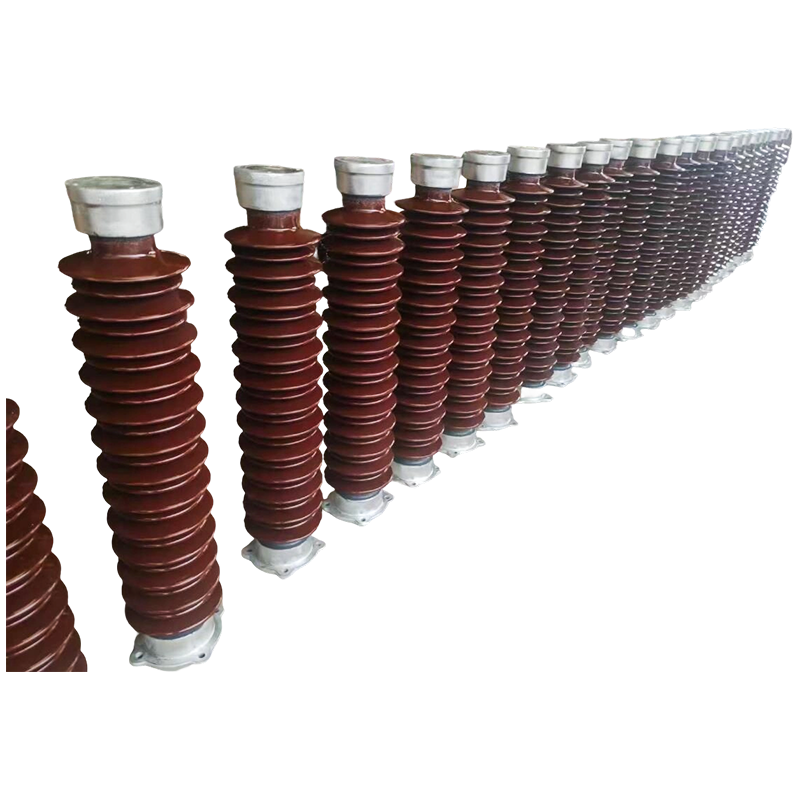

عازل عمودي

في نظام قضبان التوصيل الأنبوبية المعزولة، يمكن التخلص من استخدام العوازل العمودية أو استبدالها من خلال التحسين الهيكلي. يتم تثبيت قضيب الناقل الأنبوبي المعزول مباشرة على الهياكل الفولاذية أو الدعامات الخرسانية، مما يوفر مقاومة قوية للاهتزاز. الضغط المسموح به هو أربعة أضعاف الضغط المسموح به لقضبان الحافلات المستطيلة. تحت تيار ماس كهربائي يبلغ 50 كيلو أمبير، يمكن لقضيب ناقل أنبوبي مقاس Φ100×6 مم تحقيق امتداد معلق يصل إلى 9 أمتار، أو 13 مترًا عند دعمه بواسطة أقواس قضيب الناقل. يمكن توصيله مباشرة بغرف الجهد العالي، أو مفاعلات الحد من التيار الداخلية، أو خزائن المفاتيح الكهربائية بقدرة 10 كيلو فولت، وبالتالي تقليل العدد المقابل من عوازل الأعمدة، وتجهيزات قضبان الحافلات، والأساسات الهيكلية. يتم تثبيت قضيب الناقل بطريقة مكشوفة باستخدام أقواس دعم مخصصة، مع تباعد بين الأقواس يبلغ ≥275 مم. يجب تركيب أقواس ثابتة لفترات تتراوح من 6 إلى 13 مترًا. يلبي تصميم العازل الخلفي متطلبات الظروف الزلزالية، ويتحمل تسارعًا أفقيًا قدره 0.20 جم، وتسارعًا رأسيًا قدره 0.15 جم، وتردد اهتزاز قدره 20 هرتز، والتسامح مع ثلاث دورات موجة جيبية، مع عامل أمان أكبر من 1.67. ويضمن هذا التشغيل العادي في ظل الظروف الزلزالية والدوائر القصيرة المتزامنة وهو مناسب للارتفاعات التي تصل إلى 4000 متر.

اتصل بنا +
قبلV：قضيب ناقل أنبوبي من سبائك المغنيسيوم والألومنيوم عالي الجهد للغاية التالي：دعامات قضبان التوصيل (نوع الدعم الثابت)
  • تفاصيل المنتج
  • الميزات
  • اتصل بنا

المزايا التقنية

هيكل مبسط وسهولة التركيب: يتم تثبيت قضيب الناقل الأنبوبي المعزول مباشرة على الهياكل الفولاذية أو الدعامات الخرسانية، مما يلغي الحاجة إلى بطانات الجدران وعوازل الأعمدة. يعتمد على طريقة التثبيت المكشوفة، مدعومًا بأقواس قضبان ناقل أنبوبية مخصصة بمسافة ≥275 مم. يتم تركيب الأقواس الثابتة عندما يتراوح الامتداد من 6 م إلى 13 م.


قوة ميكانيكية عالية وامتداد دعم كبير: يبلغ الضغط المسموح به لقضيب الناقل الأنبوبي المعزول أربعة أضعاف الضغط المسموح به لقضبان الناقل المستطيلة، مما يمكنه من تحمل تيارات الدائرة القصيرة الكبيرة. تحت تيار ماس كهربائي يبلغ 50 كيلو أمبير، يحقق قضيب ناقل أنبوبي مقاس Φ100×6 مم امتدادًا معلقًا يصل إلى 9 أمتار، ومع دعم دعامة قضيب الناقل، يمكن أن يصل الامتداد إلى 13 مترًا. يمكن توصيل قضيب الناقل مباشرة بغرف الجهد العالي، أو مفاعلات الحد من التيار الداخلية، أو خزائن المفاتيح الكهربائية بقدرة 10 كيلو فولت، مما يقلل الحاجة إلى عوازل الأعمدة المقابلة، وتجهيزات قضيب الناقل، والأساسات الهيكلية.


أداء زلزالي قوي: يأخذ تصميم المنتج في الاعتبار الظروف الزلزالية، وتحمل التسارع الأفقي بمقدار 0.20 جم، والتسارع الرأسي بمقدار 0.15 جم، وتردد الاهتزاز بمقدار 20 هرتز، والتسامح مع ثلاث دورات موجة جيبية. يتجاوز عامل الأمان 1.67، مما يضمن التشغيل العادي في ظل الظروف الزلزالية والدائرة القصيرة المتزامنة.


قدرة ممتازة على التكيف البيئي: مناسبة للارتفاعات ≤4000 متر والبيئات ذات شدة التلوث من الدرجة الخامسة (التلوث الشديد)، ونسبة مسافة الزحف التصميمية هي 31 مم/كيلو فولت. بعد تركيب موسعات الزحف على المحطات الخارجية، لا تقل مسافة الزحف الإجمالية عن 680 ملم.




الميزات

قيمة التبسيط الهيكلي
في أنظمة قضبان التوصيل التقليدية، تؤدي العوازل العمودية وظيفتين مزدوجتين هما الدعم الميكانيكي والعزل الكهربائي. من خلال التصميمات المبتكرة التي تثبت قضبان الحافلات الأنبوبية مباشرة على دعامات هيكلية فولاذية، لا يتم تقليل عدد العوازل المستخدمة فحسب، بل يتم تبسيط هيكل النظام بشكل أساسي. ويؤدي هذا إلى تقليل تعقيد التثبيت ونقاط الفشل المحتملة، مما يعكس الاتجاه التكنولوجي للتطور من المكونات المنفصلة إلى الأنظمة المتكاملة.


متطلبات التكيف البيئي
يجب أن تلبي العوازل اللاحقة متطلبات التشغيل المستقرة طويلة الأمد في البيئات القاسية، وخاصة في ظل الظروف القاسية مع مستويات تلوث تصل إلى الفئة الخامسة، حيث يصبح أداءها المضاد للتلوث مؤشرًا حاسمًا. من خلال تحسين تصميم السقيفة، واستخدام المواد الكارهة للماء، والتحكم الصارم في مسافة الزحف، يتم ضمان أداء عزل موثوق به في بيئات خاصة مثل مناطق التلوث الساحلية والصناعية.


تحليل مقارن للتركيب والصيانة
بالمقارنة مع الإجراءات المعقدة المطلوبة لتركيب عوازل الأعمدة التقليدية —مثل بناء الأساس، ومحاذاة التسوية، والتثبيت متعدد النقاط—، تعتمد أنظمة قضبان التوصيل الأنبوبية المتكاملة طرق تركيب أقواس موحدة، مما يؤدي إلى تقصير فترات البناء بشكل كبير. من حيث الصيانة، تتطلب العوازل التقليدية تنظيفًا منتظمًا للتلوث، واكتشاف الشقوق، والاختبارات الكهربائية، في حين أن التصميم المغلق بالكامل لقضبان الحافلات الأنبوبية يقلل بشكل كبير من تكرار الصيانة وتكاليفها.


الخصائص التقنية للمواد والعمليات
يتم تصنيع العوازل الحديثة في المقام الأول باستخدام البورسلين الكهربائي عالي القوة، أو الزجاج المقسى، أو المواد المركبة. ومن بين هذه العوازل المركبة، توفر مزايا مثل كراهية الماء الممتازة، ومقاومة الانفجار العالية، وخفة الوزن.

المنتجات الموصى بها

من نحن
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
تأسست في يونيو 2018، Jiangsu Wopeng Power Technology Co., Ltd. هي شركة تصنيع عوازل الأعمدة المخصصة و مصنع عوازل الأعمدة للأنظمة الكهربائية بنظام التصنيع الأصلي، وقد نمت بسرعة لتصبح مؤسسة تكنولوجية متخصصة في مجال أنظمة قضبان التوصيل للجهد العالي والمنخفض.
نجمع فريقاً احترافياً من خبراء الصناعة والكوادر الهندسية والفنية العليا وأخصائيي الإنتاج ذوي الخبرة الذين يعملون في مجال تكنولوجيا معدات الطاقة منذ سنوات عديدة.
تشمل منتجاتنا الرئيسية قضبان التوصيل الأنبوبية النحاسية والألومنيومية، وقضبان التوصيل الأنبوبية لطاقة الرياح، وقضبان التوصيل المكثفة (المدمجة)، وأنظمة خطوط التلامس المنزلقة. نركز على البحث والتطوير وتصنيع قضبان التوصيل الأنبوبية المغلقة المعزولة بالكامل من 0.4 كيلوفولت إلى 35 كيلوفولت وأنظمة مجاري القضبان المصبوبة بالراتنج للجهد المنخفض، مما يوفر مسارات نقل طاقة موثوقة لمحطات الطاقة والمحطات الفرعية ومزارع الرياح والنقل بالسكك الحديدية والمنشآت الصناعية.
شهادة شرف
  • رخصة تجارية
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
أخبار
المعرفة الصناعية قضيب ناقل أنبوبي من سبائك الألومنيوم

1. لماذا قضبان الحافلات الأنبوبية المصنوعة من الألومنيوم التفوق في أنظمة الجهد العالي

في المحطات الفرعية وأنظمة النقل ذات الجهد العالي الحديثة، قضبان الحافلة الأنبوبية المصنوعة من سبائك الألومنيوم معترف بها على نطاق واسع باعتبارها الحل الأمثل لنقل الطاقة. يوفر هيكلها المجوف الأسطواني مزيجًا متوازنًا من التوصيل الكهربائي والقوة الميكانيكية والأداء الحراري. بالمقارنة مع الموصلات الصلبة التقليدية، تعمل قضبان التوصيل الأنبوبية على تحسين توزيع التيار بشكل كبير مع تقليل الضغط الهيكلي.

من الناحية الهندسية، تعتبر قضبان التوصيل هذه مناسبة بشكل خاص لمستويات الجهد التي تتراوح من 35 كيلو فولت إلى 220 كيلو فولت وما بعدها. يتوافق تصميمها مع المعايير الدولية مثل IEC وIEEE، مما يضمن التشغيل المستقر في ظل الحمل المستمر، وظروف الدائرة القصيرة، والعوامل البيئية المختلفة مثل تقلبات درجات الحرارة والرطوبة.

2. المزايا الأساسية لقضبان الحافلات الأنبوبية المصنوعة من الألومنيوم

(1) تصنيف التيار الفائق مع انخفاض تأثير الجلد

عند ترددات الجهد العالي، يميل التيار المتردد إلى التركيز بالقرب من سطح الموصلات، وهي ظاهرة تعرف باسم تأثير الجلد. تعمل الهندسة الأنبوبية على زيادة مساحة السطح الفعالة، مما يسمح بتوزيع التيار وتحقيقه بشكل أكثر اتساقًا قدرة تيار متردد أعلى بنسبة 15-25% مقارنة بالموصلات الصلبة. يؤدي ذلك إلى تحسين كفاءة النقل بشكل مباشر وتقليل فقدان الطاقة عبر مسافات طويلة.

(2) هيكل خفيف الوزن والكفاءة الهيكلية

الألومنيوم لديه كثافة تقريبا 2.70 جم/سم3 مما يجعلها أخف بكثير من النحاس. بالاشتراك مع الهيكل المجوف، يمكن تقليل الوزن الإجمالي للنظام بمقدار 40-50% مما يقلل الحمل على العوازل الداعمة والهياكل الفولاذية. هذه الميزة مهمة بشكل خاص في المحطات الفرعية الكبيرة في الهواء الطلق والمنشآت المرتفعة.

(3) مقاومة قوية للتآكل

يشكل الألومنيوم بشكل طبيعي طبقة أكسيد كثيفة تحمي السطح من التدهور البيئي. مع طلاء الأنودة أو الطلاء الواقي، يمكن لقضبان التوصيل الأنبوبية الحفاظ على أداء مستقر عقود في البيئات الخارجية بما في ذلك المناطق الساحلية والصناعية والمناطق ذات الرطوبة العالية. وهذا يقلل من متطلبات الصيانة ويعزز الموثوقية على المدى الطويل.

(4) قوة ميكانيكية عالية وتحمل الأخطاء

خلال أحداث الدائرة القصيرة، تتعرض قضبان الحافلات لقوى كهرومغناطيسية قوية. يوفر المقطع العرضي الدائري لحظة قصور ذاتي أعلى مقارنة بالقضبان المسطحة، مما يسمح للهيكل بالصمود الإجهاد الميكانيكي الشديد دون تشوه. وهذا يضمن استقرار النظام وسلامته أثناء حالات الخطأ.

المقارنة: الألومنيوم أنبوبي مقابل شريط النحاس
المعلمة الألومنيوم أنبوبي النحاس الصلب
الوزن أقل أعلى
أداء تأثير الجلد الأمثل أقل كفاءة
القوة الميكانيكية عالية معتدل
مقاومة التآكل ممتاز معتدل

3. البيانات العملية: التصنيف الحالي مقابل القطر

عند تصميم أنظمة المحطات الفرعية، يختار المهندسون عادةً أبعاد شريط الناقل بناءً على الطلب الحالي ودرجة الحرارة المحيطة وظروف التثبيت. توفر الأقطار الأكبر مساحة سطح أكبر، مما يحسن القدرة الحالية وتبديد الحرارة.

  • 80 ملم OD - مناسبة لتطبيقات الحمل المتوسط
  • 100 ملم OD - يشيع استخدامها في المحطات الفرعية القياسية
  • 130 ملم OD - مصممة لنقل التيار العالي
  • 160 ملم OD - تستخدم في مرافق الطاقة واسعة النطاق

عادةً ما يتم التحقق من صحة هذه التكوينات من خلال الحسابات الحرارية وتتوافق مع إرشادات التصميم الدولية لضمان التشغيل المستقر على المدى الطويل.

4. الأسئلة المتداولة (FAQs)

س1: ما هي مستويات الجهد المدعومة؟

يتم استخدامها بشكل شائع في الأنظمة من تطبيقات الجهد المتوسط حتى الجهد العالي جداً ، اعتمادًا على تصميم العزل والتركيب.

س2: كيف يتم ضمان الجودة؟

عادة ما يؤدي المصنعون اختبار المواد، والتحقق من الموصلية، والتفتيش الهيكلي لضمان الاتساق والامتثال للمعايير.

س3: هل يمكن توصيل الألمنيوم بأنظمة النحاس؟

نعم، يتم استخدام الموصلات المناسبة مثل الواجهات ثنائية المعدن لضمان الاتصال الكهربائي المستقر ومنع التآكل.

س4: ما هي مدة الخدمة المتوقعة؟

مع التثبيت الصحيح وحماية البيئة، يمكن أن تعمل الأنظمة بشكل موثوق عدة عقود .

س 5: كيفية اختيار الحجم المناسب؟

يعتمد الاختيار على الحمل الحالي وبيئة التثبيت ومعايير تصميم النظام. تُستخدم عادةً الحسابات الهندسية أو أدوات المحاكاة.

تستمر قضبان الحافلات الأنبوبية المصنوعة من الألومنيوم في لعب دور حاسم في أنظمة الطاقة الحديثة، حيث توفر أداءً جيدًا نقل فعال، وموثوقية هيكلية، واستقرار تشغيلي طويل الأمد عبر مجموعة واسعة من التطبيقات.
