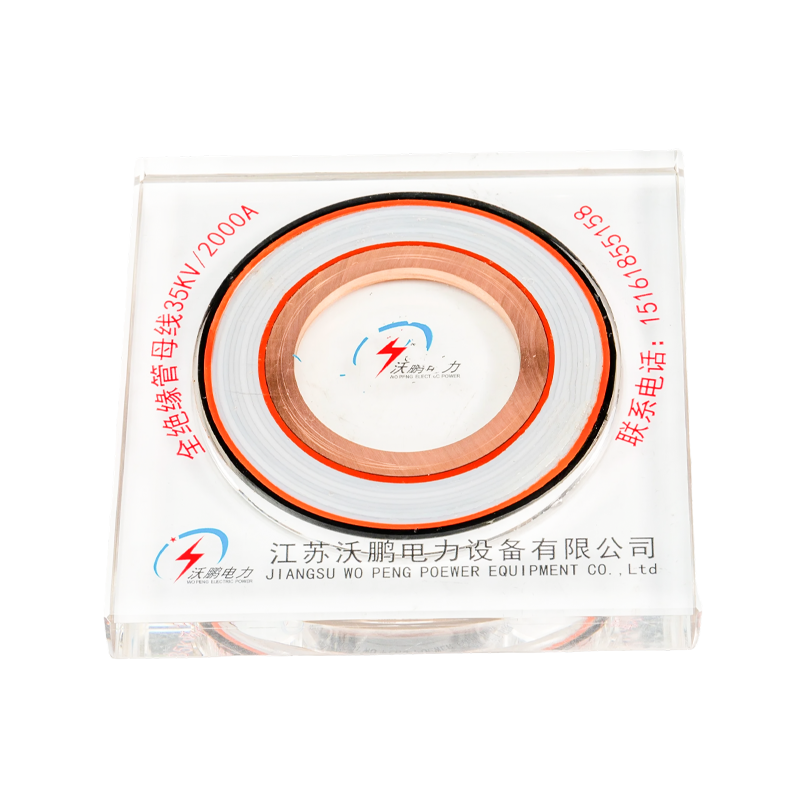

قضيب ناقل أنبوبي من مادة PTFE

تم تصميم قضيب الناقل الأنبوبي WOPENG PTFE خصيصًا للبيئات القاسية. يعتمد عزلها الرئيسي على لف ميكانيكي دقيق لفيلم بولي تترافلورو إيثيلين (PTFE)، مع تطبيق زيت السيليكون بين الطبقات لتشكيل عازل مستمر كثيف وخالٍ من الغاز. يشتمل المنتج على ما لا يقل عن 5 شاشات سعوية (بما في ذلك الشاشة الصفرية وشاشة التصنيف وشاشة التأريض) ومجهز بموسعات زحف مطاطية من السيليكون لتحقيق توزيع مثالي للمجال الكهربائي وأداء زحف محسّن. إنه يوفر مقاومة ممتازة للتآكل وتحملًا فائقًا لدرجات الحرارة العالية/المنخفضة، مع نطاق درجة حرارة تشغيل يتراوح من -60°C إلى 250°C وتصنيف حماية يصل إلى IP68.

اتصل بنا +
قبلV：لا يوجد منتج سابق التالي：قضيب ناقل أنبوبي مصبوب من راتنج الإيبوكسي
  • تفاصيل المنتج
  • الميزات
  • اتصل بنا

المزايا التقنية

مقاومة درجة الحرارة: تتراوح درجة حرارة التشغيل من -60°C إلى 250°C.

مقاومة التآكل: مقاومة للأحماض والقلويات ورذاذ الملح والمذيبات العضوية.

خصائص التشحيم: معامل احتكاك منخفض للغاية لقضيب الناقل الأنبوبي PTFE، مما يقلل من الضغط الميكانيكي.

قوة عزل عالية: ثابت عزل منخفض، وفقدان عزل ضئيل، وأداء عزل مستقر.


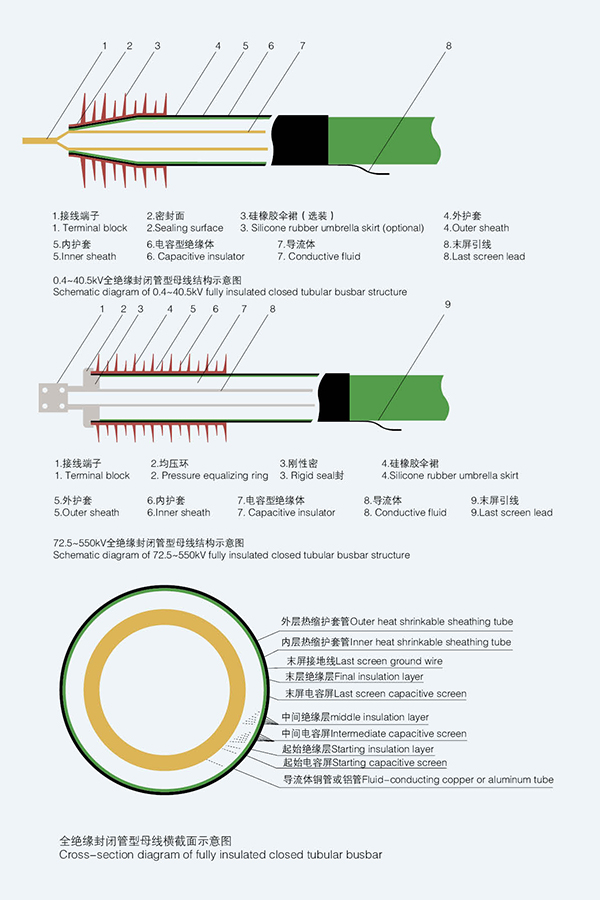

مخطط هيكل قضيب التوصيل الأنبوبي المعزول (عملية بولي تتراوكسي إيثيلين)

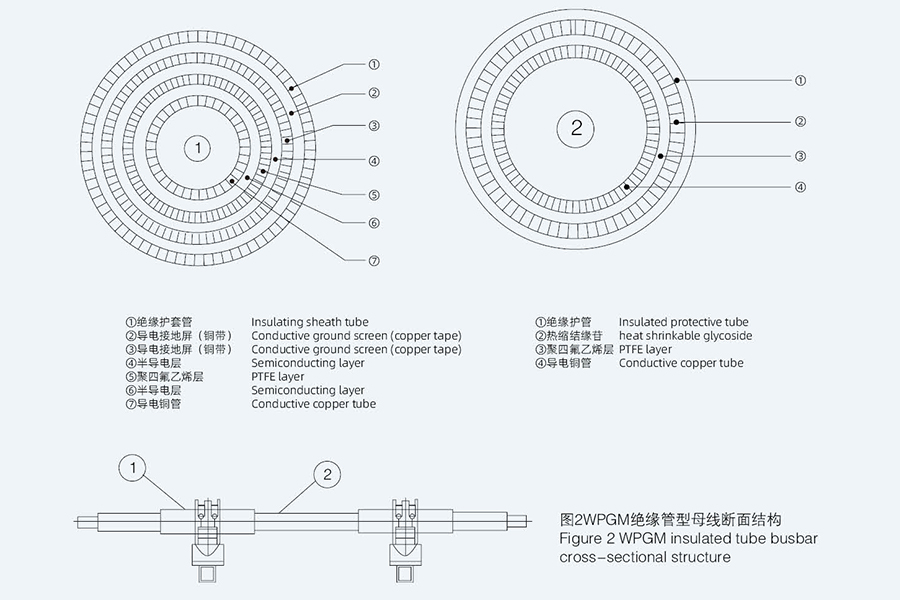

يظهر الهيكل المقطعي لقضيب التوصيل الأنبوبي المعزول بـ GM في الشكل 2.الموديل: GMn/n

حلول تطبيقية نموذجية لقضبان التوصيل الأنبوبية المعزولة

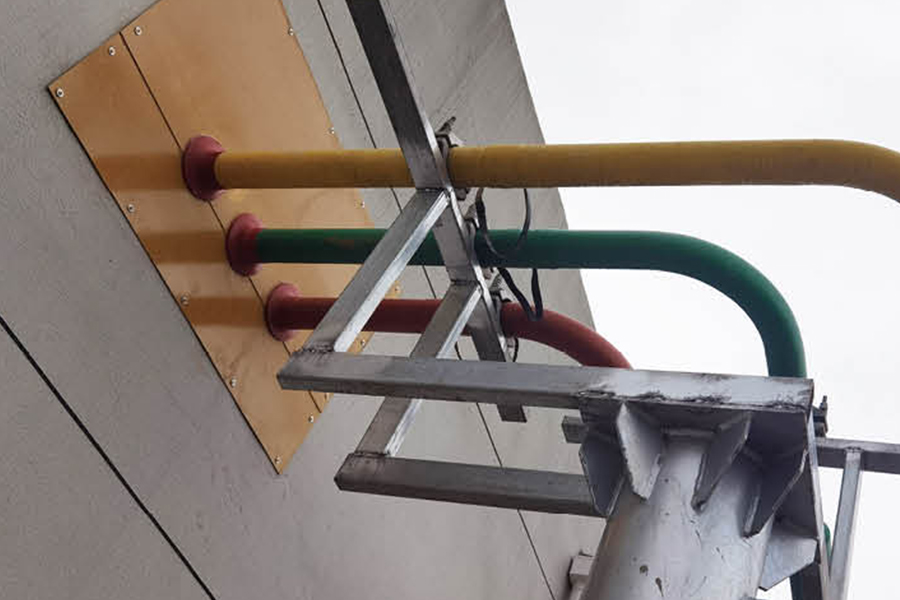

الطريقة الأولى: توصيل المحول الرئيسي بغرفة التحكم

هذا هو الأسلوب الأكثر شيوعًا لتطبيق قضبان التوصيل الأنبوبية. يتم توصيل قضيب التوصيل مباشرة من أطراف الجهد المنخفض للمحول الرئيسي إلى أطراف لوحة المفاتيح (لوحة التوزيع) في غرفة التحكم. المزايا الرئيسية: مناسب للتيارات الكبيرة. التوصيلات واضحة وجميلة، ويمكن أن تكون معزولة بالكامل أو نصف معزولة.

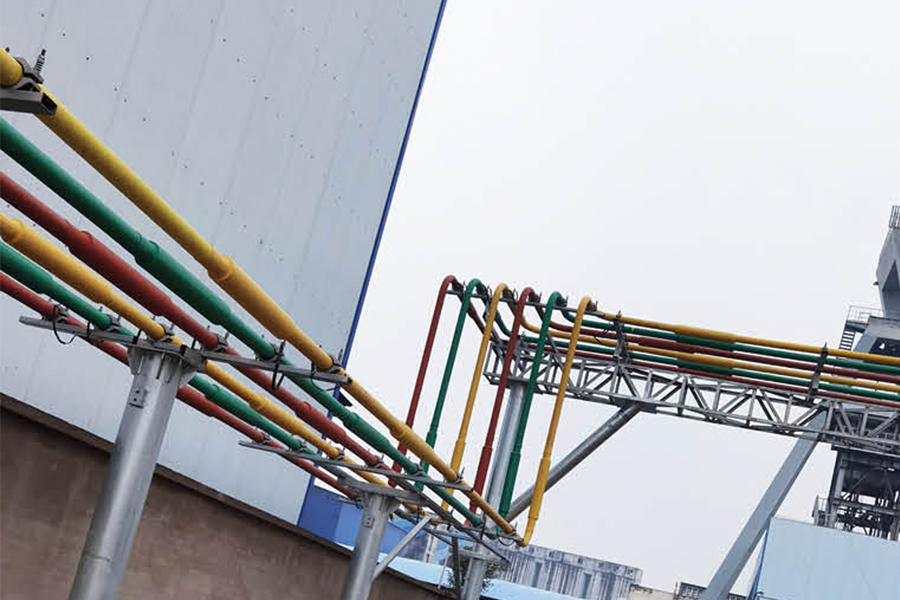

الطريقة الثانية: يتم توجيه قضيب التوصيل عبر خندق الكابل أو طابق الكابل
الشكل أدناه هو طريقة شائعة أخرى لتطبيق قضبان التوصيل الأنبوبية. يمكن توصيل قضبان التوصيل بخزائن التبديل من خلال خنادق الكابلات تحت الأرض
أو طوابق الكابلات، ويمكن استخدامها أيضًا للتوصيل بين خزائن المفاتيح. قضيب التوصيل هذا معزول بالكامل ومناسب بشكل خاص للمواقف
حيث يكون التوصيل صعبًا.

الطريقة 3: يتم توجيه قضبان التوصيل الأنبوبية عبر خنادق الكابلات أو الميزانين الكابلي

هذه الطريقة هي طريقة التوصيل العلوي للكابلات في لوحة التوزيع. يمكن أيضًا التوصيل عبر طابق الكابلات الوسيط أو بطريقة التوصيل السفلي للكابلات. يمكن للمستخدمين الاختيار وفقًا للوضع الفعلي. نوع قضيب التوصيل معزول بالكامل.

الطريقة الرابعة: نظام مراقبة CNC للحافلة الأنبوبية
تقوم شركتنا بتطويره بنفسها وتنفذ مراقبة ذكية بدون طيار للبيانات الفنية المتعددة لحافلة الأنفاق.

قضيب توصيل أنبوبي معزول

التحديات التقنية

التحكم في عملية اللف: متطلبات توحيد التوتر بين الطبقات في حدود ±2%، مع الحاجة إلى مساعدة الموجات فوق الصوتية للتحكم في الفقاعات.

الالتصاق بين الطبقات: تؤدي الطاقة السطحية المنخفضة لقضيب التوصيل الأنبوبي المصنوع من مادة PTFE إلى ضعف الترابط بين الطبقات، مما يتطلب عوامل معالجة خاصة.

التكلفة العالية: تؤدي مادة قضبان التوصيل الأنبوبية الخام باهظة الثمن المصنوعة من مادة PTFE إلى ارتفاع تكاليف المنتج بشكل كبير مقارنة بالأنواع الأخرى.

إعادة التدوير الصعبة: من الصعب تحلل مادة قضيب الناقل الأنبوبي PTFE، مما يؤدي إلى ارتفاع تكاليف المعالجة البيئية.
