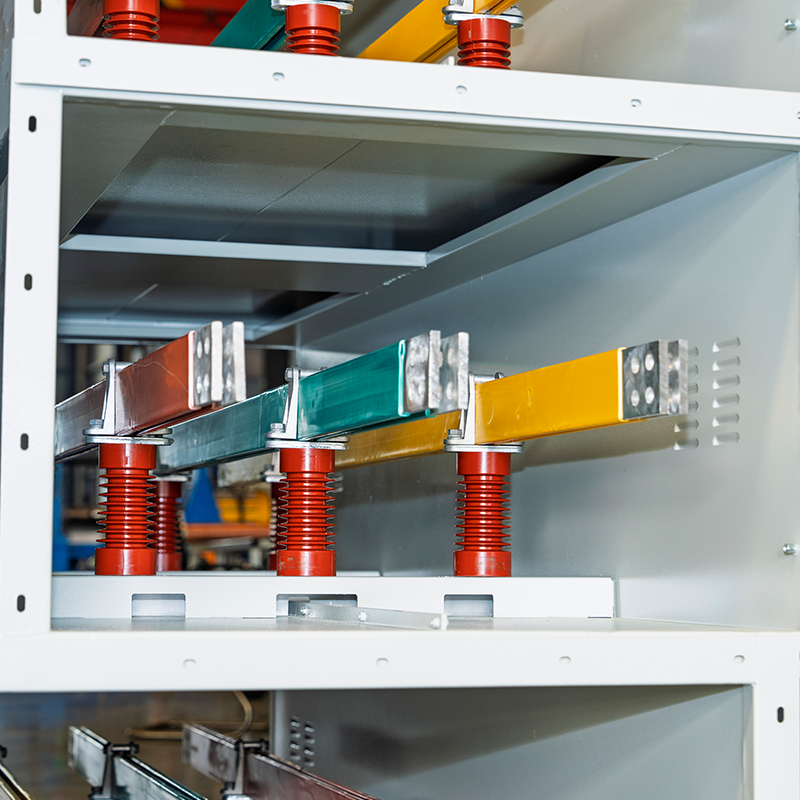

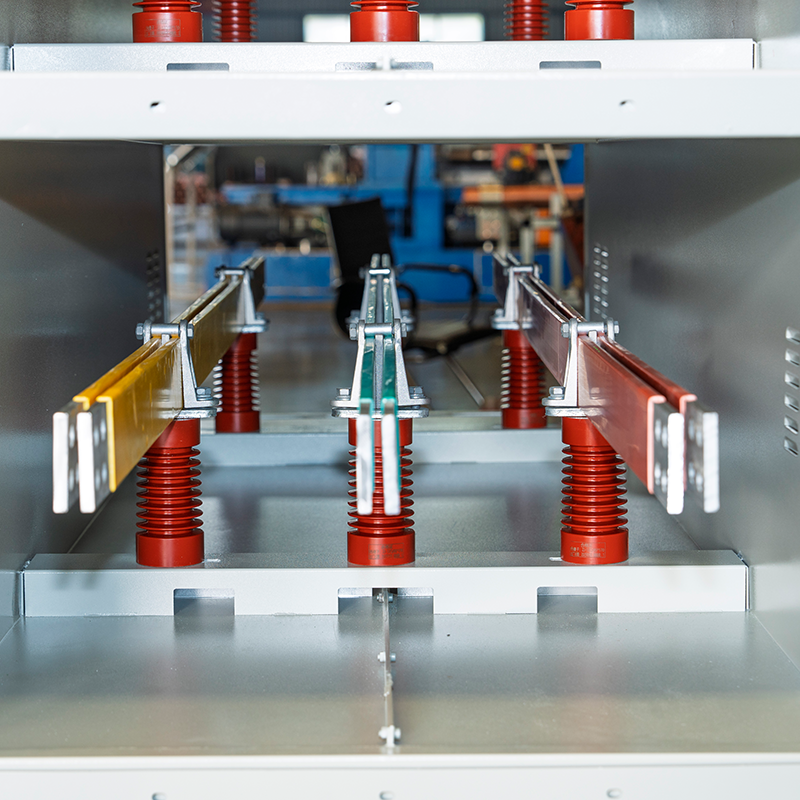

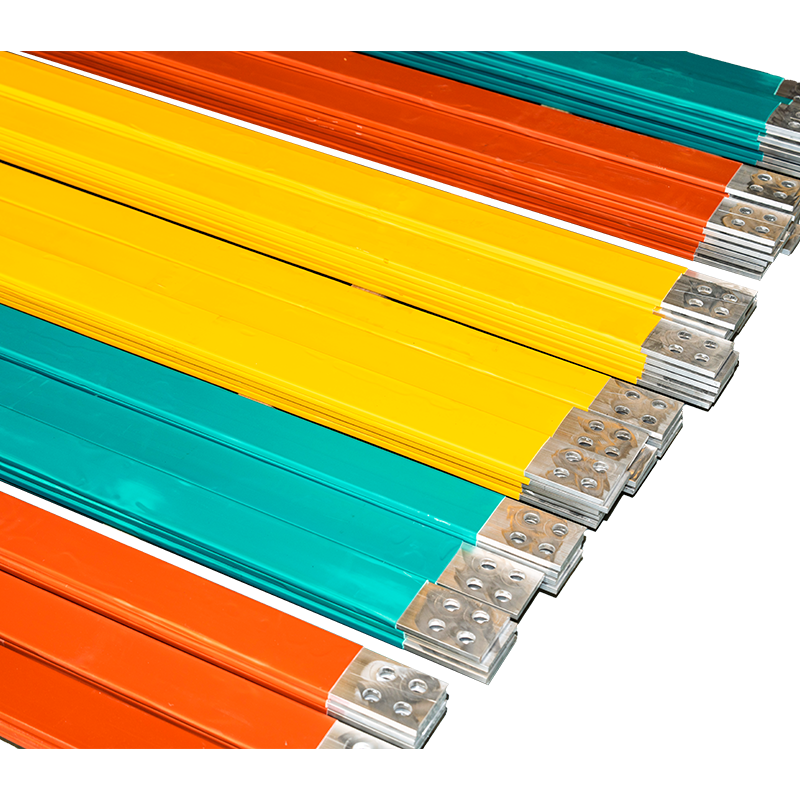

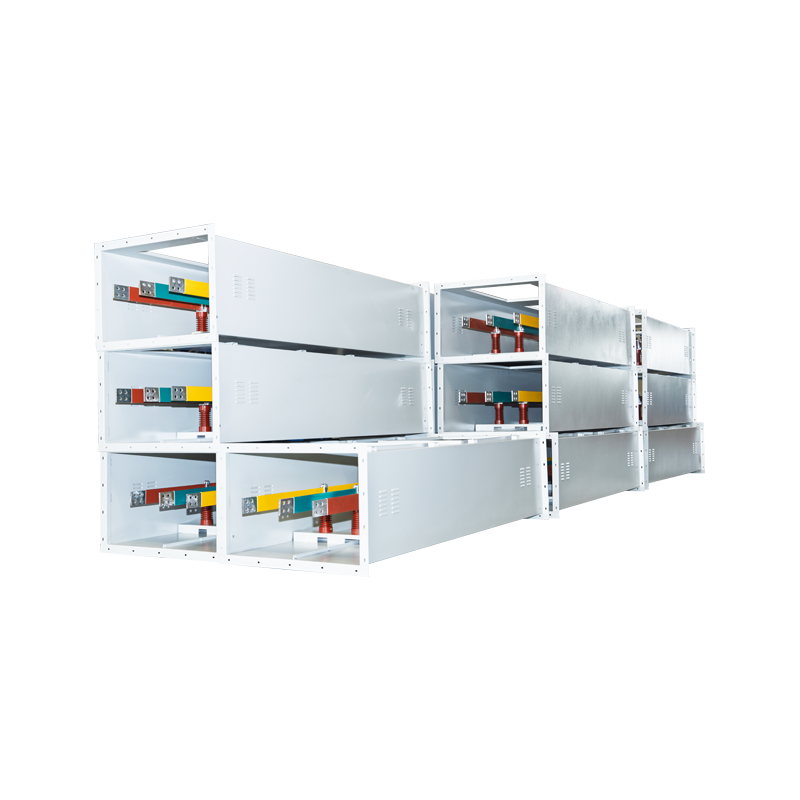

نظام الحافلات ذات الجهد العالي والمنخفض

يعد نظام قضبان التوصيل ذات الجهد العالي والمنخفض أحد أنواع منتجات قضبان التوصيل، وهو مصمم بهيكل مشترك. تم تحديده كمنتج مشتريات مفضل في العديد من المشاريع الهندسية. على سبيل المثال، تم تطبيقه وشراؤه في مشاريع مثل تجديد المحول الرئيسي في مزرعة طاقة الرياح Huaneng Shenchi Taipingzhuang التي نفذتها شركة Shanxi Longlintai Power Installation Engineering Co., Ltd.، ومشروع توسعة محطة Jinjiang للطاقة الحرارية الذي نفذته شركة Shandong Electric Power Construction No.3 Engineering Co., Ltd. ينتمي هذا المنتج إلى فئة قضبان التوصيل المعزولة بالكامل.

اتصل بنا +
قبلV：قضيب التوصيل المدمج عالي الكثافة التالي：قضيب التوصيل الكهربائي
  • تفاصيل المنتج
  • الميزات
  • اتصل بنا

المزايا التقنية

يعتمد تصميمًا هيكليًا مدمجًا مشتركًا

يتم تطبيقه كمنتج شراء مخصص في المشاريع الهندسية العملية

ينتمي إلى فئة الحافلات المعزولة بالكامل

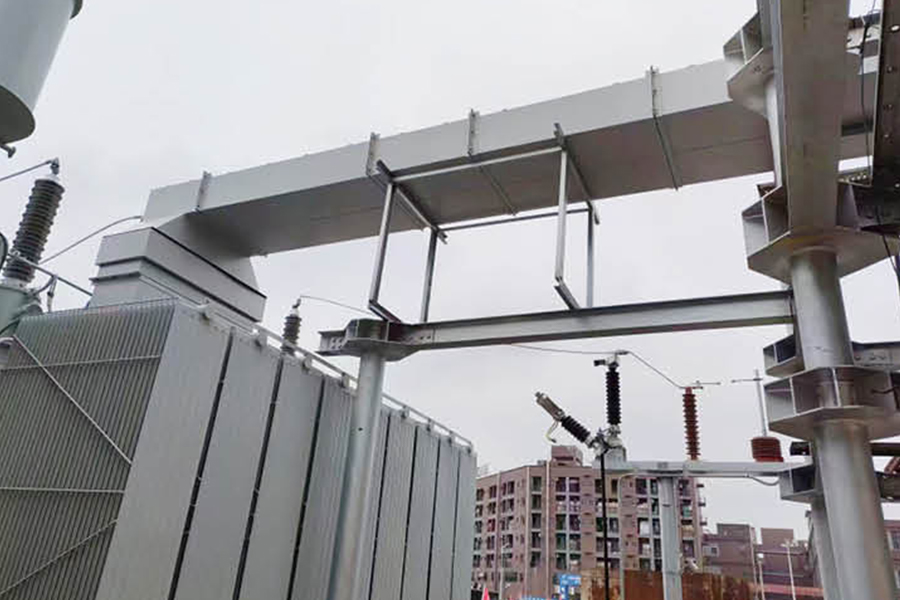

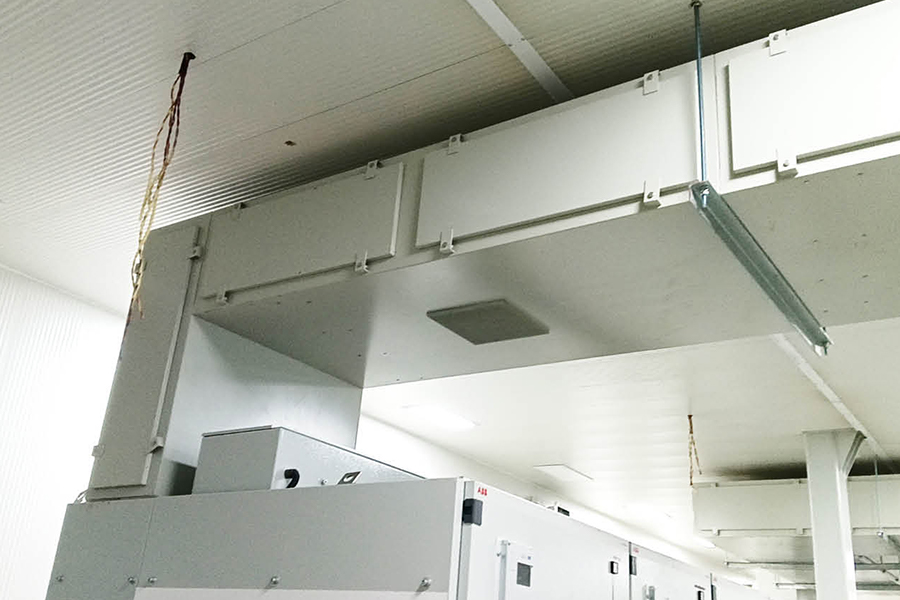

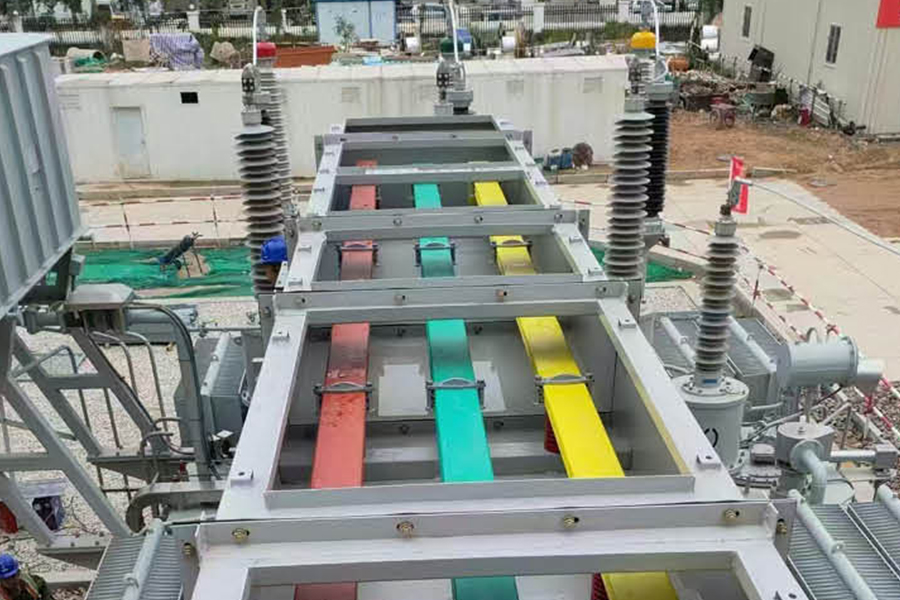

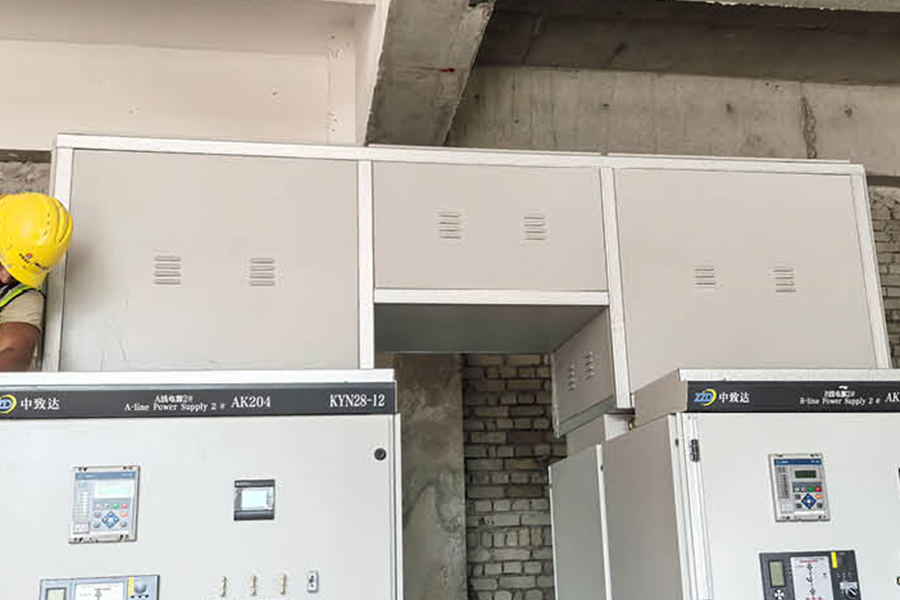

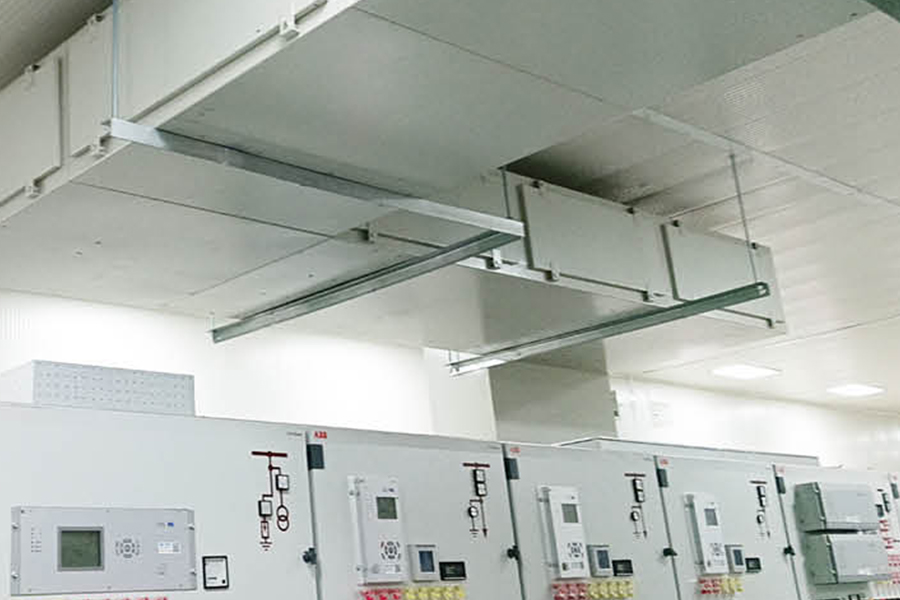

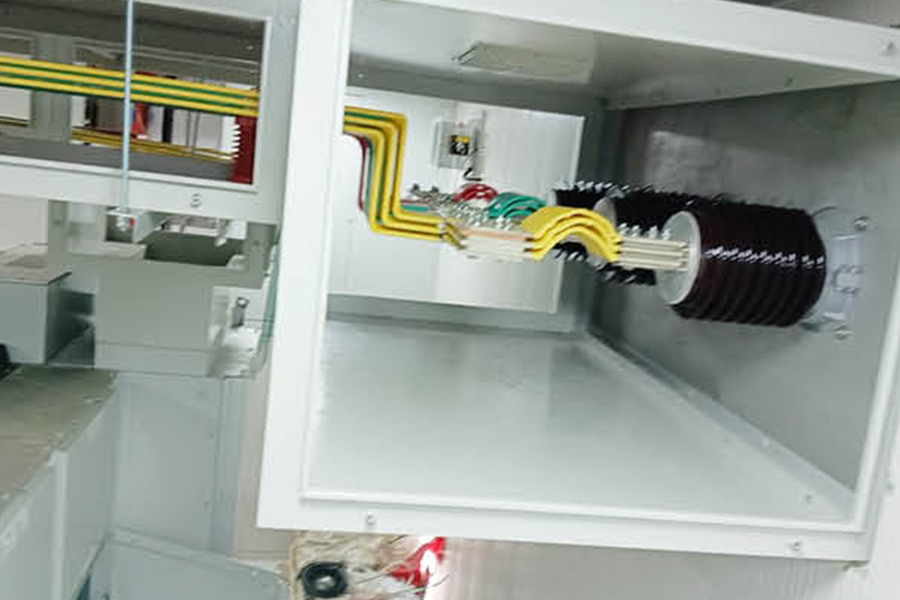

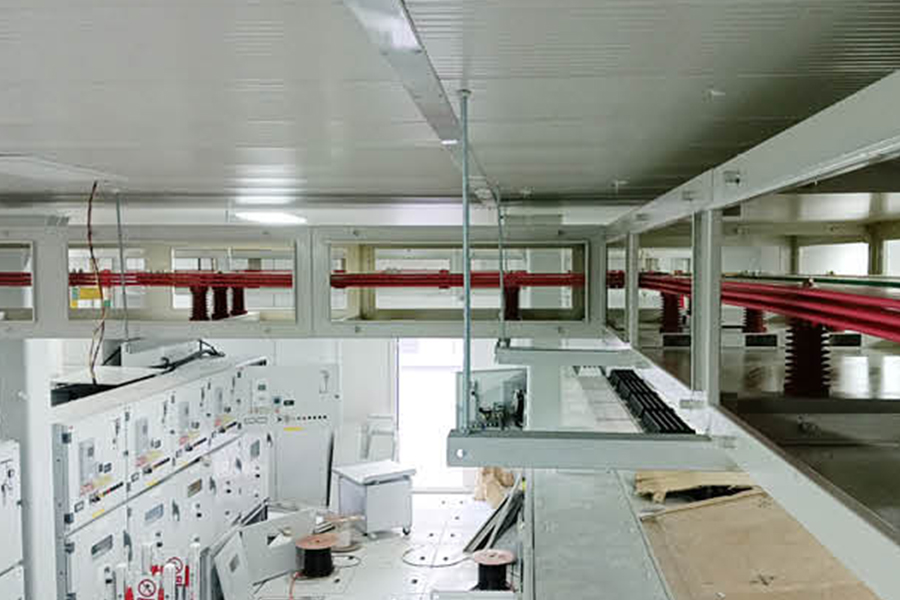

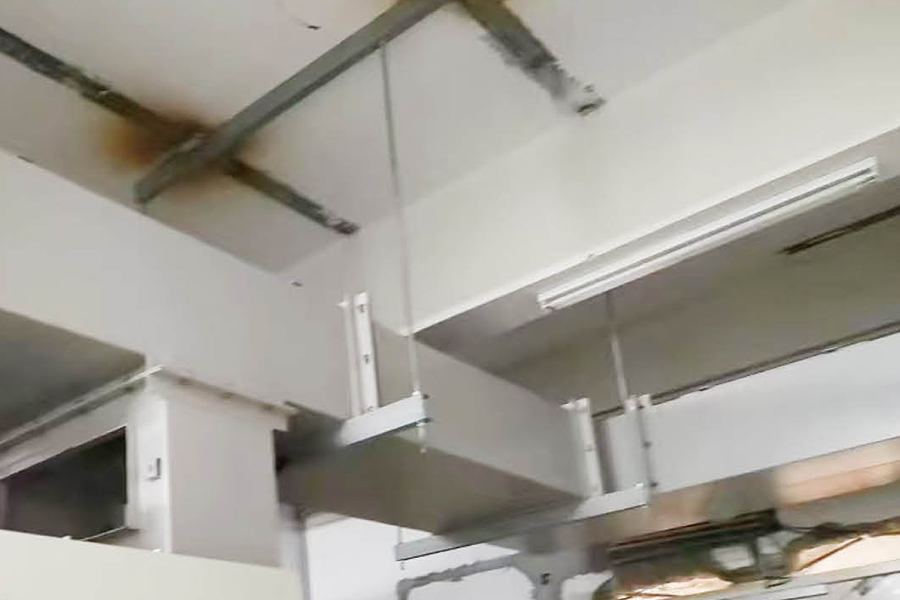

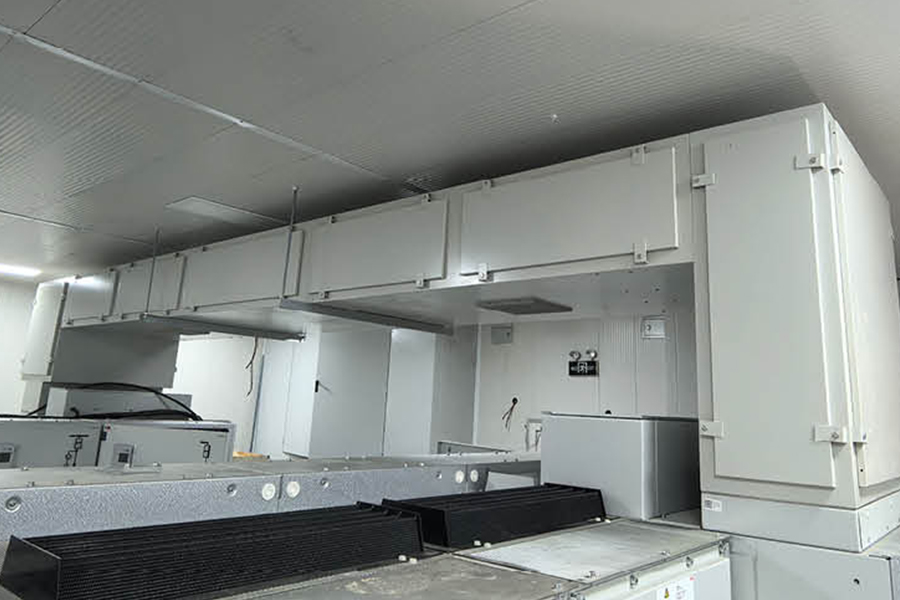

حالات تطبيق المنتج



الميزات

التحليل القائم على السيناريوهات استنادًا إلى التطبيقات الهندسية: من دراسات الحالة مثل تحديثات مزارع الرياح ومشاريع توسيع الطاقة الحرارية الموثقة، يتم استخدام نظام الحافلات ذات الجهد العالي والمنخفض بشكل أساسي في التوزيع المركزي من جانب مصدر الطاقة وسيناريوهات محطة المستخدم عالية السعة. ويلعب دورًا رئيسيًا في تطبيقات مثل توصيل جانب الجهد المنخفض للمحولات الرئيسية في محطات الطاقة وربط قضبان التوصيل بمستويات جهد مختلفة داخل محطات خفض الجهد الصناعية. يعد تصميم العلبة المشتركة مناسبًا بشكل خاص لمشاريع التحديث والتوسع ذات القيود المكانية.

الاستنتاج العقلاني بناءً على المنطق الفني: بالاعتماد على الإطار الفني الناضج لقضبان التوصيل الأنبوبية المعزولة الموضحة في الوثائق، يمكن لنظام مسارات التوصيل ذات الجهد العالي والمنخفض استخدام أنابيب نحاسية أو موصلات قضبان نحاسية محددة، جنبًا إلى جنب مع صب الإيبوكسي أو أنظمة عزل الغاز. يعتمد الغلاف تصميمًا مغلقًا مع تصنيف حماية لا يقل عن IP54. يدعم هيكلها المعياري وطريقة التوصيل الإضافية التثبيت السريع والتوسع المرن، مما يعكس الاتجاه المتكامل والموحد لتكنولوجيا خطوط الحافلات الحديثة.

التفسير المستنتج بناءً على الأداء والمزايا: من خلال تصميمه المعزول بالكامل، يعمل نظام ناقل الجهد العالي والمنخفض على التخلص بشكل أساسي من خطر حدوث ماس كهربائي من طور إلى طور. يوفر هيكل السياج المشترك المساحة مع تحقيق حماية موحدة وإدارة مركزية. تعمل المكونات المعيارية الجاهزة في المصنع على تقليل تعقيد التثبيت ووقت البناء في الموقع بشكل كبير. يقلل التصميم المختوم من متطلبات الصيانة، كما أن موثوقيته العالية وقدرته على التكيف تجعله مناسبًا بشكل خاص للبيئات الصناعية القاسية وسيناريوهات التشغيل المستمر طويلة الأمد.

المنتجات الموصى بها

من نحن
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
تأسست في يونيو 2018، Jiangsu Wopeng Power Technology Co., Ltd. هي مخصص نظام الحافلات ذات الجهد العالي والمنخفض المصنعون و التصنيع الأصلي نظام الحافلات ذات الجهد العالي والمنخفض مصنع، وقد نمت بسرعة لتصبح مؤسسة تكنولوجية متخصصة في مجال أنظمة قضبان التوصيل للجهد العالي والمنخفض.
نجمع فريقاً احترافياً من خبراء الصناعة والكوادر الهندسية والفنية العليا وأخصائيي الإنتاج ذوي الخبرة الذين يعملون في مجال تكنولوجيا معدات الطاقة منذ سنوات عديدة.
تشمل منتجاتنا الرئيسية قضبان التوصيل الأنبوبية النحاسية والألومنيومية، وقضبان التوصيل الأنبوبية لطاقة الرياح، وقضبان التوصيل المكثفة (المدمجة)، وأنظمة خطوط التلامس المنزلقة. نركز على البحث والتطوير وتصنيع قضبان التوصيل الأنبوبية المغلقة المعزولة بالكامل من 0.4 كيلوفولت إلى 35 كيلوفولت وأنظمة مجاري القضبان المصبوبة بالراتنج للجهد المنخفض، مما يوفر مسارات نقل طاقة موثوقة لمحطات الطاقة والمحطات الفرعية ومزارع الرياح والنقل بالسكك الحديدية والمنشآت الصناعية.
شهادة شرف
  • رخصة تجارية
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
أخبار
المعرفة الصناعية قضيب ناقل الجهد المتوسط والمنخفض

1. ما هو شريط الناقل ذو الجهد المتوسط ​​والمنخفض؟

A شريط حافلة الجهد المتوسط والمنخفض هو موصل معدني يستخدم لتوزيع الطاقة الكهربائية بكفاءة داخل الأنظمة الكهربائية. عادة ما تكون مصنوعة من النحاس أو الألومنيوم ، تقدم الموصلية العالية والقوة الميكانيكية. في هندسة الطاقة، الجهد المنخفض (LV) تشير الأنظمة إلى الفولتية التي تصل إلى 1,000 فولت تيار متردد بينما الجهد المتوسط (MV) تتراوح الأنظمة من 1 كيلو فولت إلى 36 كيلو فولت .

تعمل قضبان الحافلات كنقاط توزيع مركزية، حيث تربط مصادر الطاقة الواردة مثل المحولات أو المولدات بدوائر صادرة متعددة. بالمقارنة مع أنظمة الكابلات التقليدية، توفر أشرطة التوصيل مقاومة أقل وموثوقية محسنة وصيانة مبسطة مما يجعلها تستخدم على نطاق واسع في المنشآت الصناعية والمباني التجارية والمحطات الفرعية وأنظمة الطاقة المتجددة.

2. الاختلافات الرئيسية بين قضبان التوصيل ذات الجهد المتوسط والجهد المنخفض

(1) متطلبات الجهد والعزل

عادةً ما تعتمد قضبان التوصيل ذات الجهد المنخفض على عزل الهواء، أو الأكمام المنكمشة بالحرارة، أو العبوات المقولبة مع تصنيفات الحماية من IP20 إلى IP66. في المقابل، تتطلب قضبان التوصيل ذات الجهد المتوسط أنظمة العزل المتقدمة مثل صب راتنجات الايبوكسي أو العبوات المعزولة بالغاز لتحمل الضغط الكهربائي العالي والفولتية النبضية التي تصل إلى 170 كيلو فولت .

(2) القدرة الحالية والأداء الحراري

عادةً ما تعمل أشرطة التوصيل LV داخلها 100A إلى 6300A والاعتماد على تبريد الهواء الطبيعي. عادةً ما يتم التعامل مع أشرطة التوصيل MV 630A إلى 5000A ، ولكنها تتطلب تصميمًا حراريًا مُحسّنًا لإدارة كل من الحمل الحالي وإجهاد المجال الكهربائي، غالبًا باستخدام تكوينات أنبوبية أو معزولة.

(3) سيناريوهات التطبيق

تُستخدم أنظمة الجهد المنخفض بشكل شائع في مراكز البيانات والمباني التجارية ومرافق التصنيع بينما MV busbars are critical in المحطات الفرعية ومزارع الرياح ومحطات الطاقة والأنظمة الصناعية الثقيلة ، حيث يعد استقرار النظام والتسامح مع الأخطاء أمرًا ضروريًا.

المقارنة: الجهد المنخفض مقابل بسبار الجهد المتوسط
المعلمة الجهد المنخفض (الجهد المنخفض) الجهد المتوسط (MV)
نطاق الجهد ≥ 1 كيلو فولت 1-36 كيلو فولت
نوع العزل الهواء / مصبوب الإيبوكسي / معزول بالغاز
النطاق الحالي 100-6300 أ 630-5000 أ
التطبيقات المباني والمصانع المحطات الفرعية وأنظمة الطاقة

3. اعتبارات التصميم

يعد التصميم المناسب لأنظمة بسبار أمرًا ضروريًا لضمان الأداء والسلامة والكفاءة على المدى الطويل. وتشمل العوامل الرئيسية اختيار المواد، وجودة العزل، والإدارة الحرارية.

  • اختيار المواد: يوفر النحاس موصلية عالية (~98% IACS)، بينما يوفر الألومنيوم موصلية عالية حل أخف وزنا وأكثر فعالية من حيث التكلفة .
  • نظام العزل: تستخدم أنظمة الجهد المتوسط عادةً العزل الإيبوكسي من أجل قوة عازلة عالية ومقاومة البيئة .
  • ارتفاع درجة الحرارة: يجب أن تمتثل للمعايير، وعادة ما تصل إلى 105 درجة مئوية عند المفاصل .
  • قوة ماس كهربائى: يجب أن تصمد الأنظمة تيارات خطأ 50kA – 100kA دون تشوه.

(1) أفضل ممارسات تصميم الجهد المنخفض

يركز تصميم قضيب التوصيل LV على تقليل المقاومة، وتحسين تباعد الطور، وضمان التوزيع الموحد للتيار. بالنسبة للأنظمة ذات التيار العالي، تساعد الموصلات المصفحة أو الأنبوبية على تقليل تأثيرات الجلد والقرب.

(2) اختيار مورد موثوق

يجب أن يقدم المورد المحترف تقارير اختبار متوافقة مع IEC، وشهادة ISO، والدعم الهندسي . تضمن القدرة التصنيعية القوية جودة ثابتة وأداء موثوقًا.

4. الأسئلة المتداولة (FAQs)

س1: ما هي مدة الخدمة؟

يمكن للنظام المصمم جيدًا أن يعمل من أجل 30-40 سنة مع الحد الأدنى من الصيانة.

س2: هل يمكن للألمنيوم أن يحل محل النحاس؟

نعم، ولكن يتطلب مقطع عرضي أكبر بنسبة 50-60% لتحقيق أداء مكافئ.

Q3: كيفية ضمان جودة المورد؟

تحقق الشهادات وتقارير الاختبار وتجربة المشروع .

س 4: مزايا قضبان التوصيل المصنوعة من الراتنج المصبوب؟

معزول بالكامل، مقاوم للماء، ولا يحتاج إلى صيانة ، مثالية للبيئات القاسية.

س5: حدود درجة الحرارة؟

عادة ارتفاع 70 ألفًا للموصلات وحتى 105 درجة مئوية عند المفاصل .

إن فهم قضبان التوصيل ذات الجهد المتوسط والمنخفض يساعد المهندسين على الإنجاز توزيع طاقة فعال وآمن وفعال من حيث التكلفة في الأنظمة الكهربائية الحديثة.
