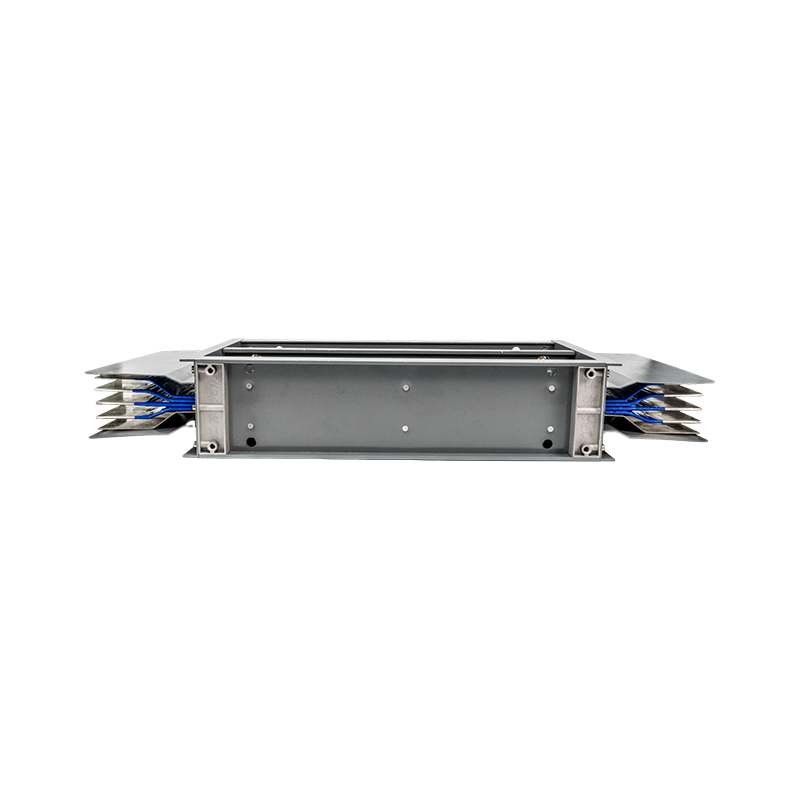

قضيب التوصيل المدمج عالي الكثافة

ينتمي قضيب التوصيل المدمج عالي الكثافة إلى فئة منتجات قضبان التوصيل منخفضة الجهد المصبوبة بالراتنج. يعتمد تصميمًا هيكليًا ذا ترتيب كثيف، ويتسم ببناء مضغوط وكفاءة عالية في استغلال المساحة. هذا القضيب مناسب لأنظمة توزيع الجهد المنخفض 0.4 كيلوفولت، ويستخدم تقنية الصب بالإيبوكسي لتحقيق حماية عزل كاملة، ويعتمد موصلات نحاسية، ويتميز بأداء ممتاز في تبديد الحرارة وموثوقية كهربائية عالية.

اتصل بنا +
قبلV：لا يوجد منتج سابق التالي：نظام الحافلات ذات الجهد العالي والمنخفض
  • تفاصيل المنتج
  • الميزات
  • اتصل بنا

المزايا التقنية

ينتمي إلى فئة منتجات الحافلات المصنوعة من الراتنج المصبوب منخفض الجهد ‑‑، ويتم تصنيعه باستخدام تقنية صب الراتنج الإيبوكسي.

يعتمد تصميمًا هيكليًا مدمجًا عالي‑ الكثافة.

يقع ضمن نوع منتج الحافلات ذات الجهد المنخفض‑.

يستخدم عمليات إنتاج الصب.




الميزات

تحديد موقع المنتج
باعتباره جهاز توصيل مهم في أنظمة توزيع الطاقة ذات الجهد المنخفض، تم تصميم مسار الحافلات المكثف لتوزيع الطاقة الكهربائية بأمان وكفاءة من قضبان الحافلات الأنبوبية ذات الجهد العالي إلى معدات الاستخدام النهائي. تعمل تقنية الصب ذات الجهد المنخفض كحلقة وصل محورية في أنظمة التوزيع 0.4 كيلو فولت، وتعكس نهجًا تقنيًا متماسكًا يمتد من عزل الجهد العالي إلى توزيع الجهد المنخفض.


المواصفات الفنية
يغطي المنتج نطاق تيار مقدر يتراوح من 400 أمبير إلى 5000 أمبير، مع جهد مقدر يبلغ 400 فولت تيار متردد/690 فولت. تصل فئة العزل الخاصة به إلى الفئة F، ويصل تصنيف الحماية إلى IP65. الموصل مصنوع من قضبان نحاسية عالية النقاء مطلية بالقصدير. يمكنه تحمل تيار قصير المدى يبلغ 50 كيلو أمبير لمدة ثانية واحدة، وله جهد تحمل تردد الطاقة يبلغ 3500 فولت/دقيقة، ويحافظ على حد ارتفاع درجة الحرارة أقل من 70 كلفن، مما يلبي تمامًا متطلبات الأداء الصارمة لأنظمة توزيع الجهد المنخفض.


التصميم الهيكلي

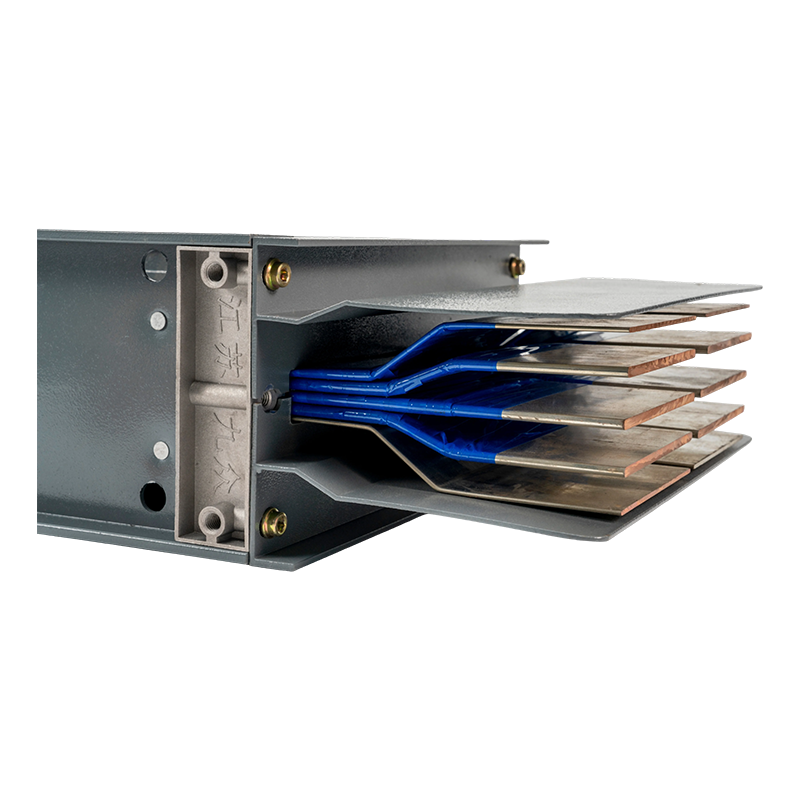

يعتمد قضيب التوصيل المكثف على ترتيب كثيف متعدد الطبقات لقضبان التوصيل النحاسية. من خلال الصب بالتفريغ الهوائي المتكامل للإيبوكسي، يتم تشكيل نظام عزل كامل وخالٍ من الفراغات. الهيكل الخارجي مصنوع من مقاطع سبائك الألومنيوم عالية القوة، مع وجود حواجز داخلية بين الأطوار مصنوعة من مواد مثبطة للهب لضمان مسافات أمان كافية بين الأطوار. صُممت الموصلات الكهربائية من النوع القابل للتوصيل لتسهيل التركيب وضمان توصيل كهربائي موثوق.


مزايا الأداء
يوفر المنتج خصائص كهربائية معزولة بالكامل ومحمية للغاية مع مقاومة منخفضة وخسائر ضئيلة. مقاومتها للحريق تلبي متطلبات UL94 V0 معيار، ويمكنه تحمل شدة الزلازل حتى المستوى 8. يعمل التصميم المعياري على تحسين كفاءة التركيب بنسبة تزيد عن 60%، ويدعم التشغيل بدون صيانة، ويقلل إجمالي استهلاك الطاقة بنسبة 25% مقارنة بالكابلات التقليدية، ويبلغ عمر الخدمة ما يصل إلى 30 عامًا.

المنتجات الموصى بها

من نحن
Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
تأسست في يونيو 2018، Jiangsu Wopeng Power Technology Co., Ltd. هي مخصص قضيب التوصيل المدمج عالي الكثافة المصنعون و التصنيع الأصلي قضيب التوصيل المدمج عالي الكثافة مصنع، وقد نمت بسرعة لتصبح مؤسسة تكنولوجية متخصصة في مجال أنظمة قضبان التوصيل للجهد العالي والمنخفض.
نجمع فريقاً احترافياً من خبراء الصناعة والكوادر الهندسية والفنية العليا وأخصائيي الإنتاج ذوي الخبرة الذين يعملون في مجال تكنولوجيا معدات الطاقة منذ سنوات عديدة.
تشمل منتجاتنا الرئيسية قضبان التوصيل الأنبوبية النحاسية والألومنيومية، وقضبان التوصيل الأنبوبية لطاقة الرياح، وقضبان التوصيل المكثفة (المدمجة)، وأنظمة خطوط التلامس المنزلقة. نركز على البحث والتطوير وتصنيع قضبان التوصيل الأنبوبية المغلقة المعزولة بالكامل من 0.4 كيلوفولت إلى 35 كيلوفولت وأنظمة مجاري القضبان المصبوبة بالراتنج للجهد المنخفض، مما يوفر مسارات نقل طاقة موثوقة لمحطات الطاقة والمحطات الفرعية ومزارع الرياح والنقل بالسكك الحديدية والمنشآت الصناعية.
شهادة شرف
  • رخصة تجارية
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
أخبار
المعرفة الصناعية قضيب ناقل الجهد المتوسط والمنخفض

1. ما هو شريط الناقل ذو الجهد المتوسط ​​والمنخفض؟

A شريط حافلة الجهد المتوسط والمنخفض هو موصل معدني يستخدم لتوزيع الطاقة الكهربائية بكفاءة داخل الأنظمة الكهربائية. عادة ما تكون مصنوعة من النحاس أو الألومنيوم ، تقدم الموصلية العالية والقوة الميكانيكية. في هندسة الطاقة، الجهد المنخفض (LV) تشير الأنظمة إلى الفولتية التي تصل إلى 1,000 فولت تيار متردد بينما الجهد المتوسط (MV) تتراوح الأنظمة من 1 كيلو فولت إلى 36 كيلو فولت .

تعمل قضبان الحافلات كنقاط توزيع مركزية، حيث تربط مصادر الطاقة الواردة مثل المحولات أو المولدات بدوائر صادرة متعددة. بالمقارنة مع أنظمة الكابلات التقليدية، توفر أشرطة التوصيل مقاومة أقل وموثوقية محسنة وصيانة مبسطة مما يجعلها تستخدم على نطاق واسع في المنشآت الصناعية والمباني التجارية والمحطات الفرعية وأنظمة الطاقة المتجددة.

2. الاختلافات الرئيسية بين قضبان التوصيل ذات الجهد المتوسط والجهد المنخفض

(1) متطلبات الجهد والعزل

عادةً ما تعتمد قضبان التوصيل ذات الجهد المنخفض على عزل الهواء، أو الأكمام المنكمشة بالحرارة، أو العبوات المقولبة مع تصنيفات الحماية من IP20 إلى IP66. في المقابل، تتطلب قضبان التوصيل ذات الجهد المتوسط أنظمة العزل المتقدمة مثل صب راتنجات الايبوكسي أو العبوات المعزولة بالغاز لتحمل الضغط الكهربائي العالي والفولتية النبضية التي تصل إلى 170 كيلو فولت .

(2) القدرة الحالية والأداء الحراري

عادةً ما تعمل أشرطة التوصيل LV داخلها 100A إلى 6300A والاعتماد على تبريد الهواء الطبيعي. عادةً ما يتم التعامل مع أشرطة التوصيل MV 630A إلى 5000A ، ولكنها تتطلب تصميمًا حراريًا مُحسّنًا لإدارة كل من الحمل الحالي وإجهاد المجال الكهربائي، غالبًا باستخدام تكوينات أنبوبية أو معزولة.

(3) سيناريوهات التطبيق

تُستخدم أنظمة الجهد المنخفض بشكل شائع في مراكز البيانات والمباني التجارية ومرافق التصنيع بينما MV busbars are critical in المحطات الفرعية ومزارع الرياح ومحطات الطاقة والأنظمة الصناعية الثقيلة ، حيث يعد استقرار النظام والتسامح مع الأخطاء أمرًا ضروريًا.

المقارنة: الجهد المنخفض مقابل بسبار الجهد المتوسط
المعلمة الجهد المنخفض (الجهد المنخفض) الجهد المتوسط (MV)
نطاق الجهد ≥ 1 كيلو فولت 1-36 كيلو فولت
نوع العزل الهواء / مصبوب الإيبوكسي / معزول بالغاز
النطاق الحالي 100-6300 أ 630-5000 أ
التطبيقات المباني والمصانع المحطات الفرعية وأنظمة الطاقة

3. اعتبارات التصميم

يعد التصميم المناسب لأنظمة بسبار أمرًا ضروريًا لضمان الأداء والسلامة والكفاءة على المدى الطويل. وتشمل العوامل الرئيسية اختيار المواد، وجودة العزل، والإدارة الحرارية.

  • اختيار المواد: يوفر النحاس موصلية عالية (~98% IACS)، بينما يوفر الألومنيوم موصلية عالية حل أخف وزنا وأكثر فعالية من حيث التكلفة .
  • نظام العزل: تستخدم أنظمة الجهد المتوسط عادةً العزل الإيبوكسي من أجل قوة عازلة عالية ومقاومة البيئة .
  • ارتفاع درجة الحرارة: يجب أن تمتثل للمعايير، وعادة ما تصل إلى 105 درجة مئوية عند المفاصل .
  • قوة ماس كهربائى: يجب أن تصمد الأنظمة تيارات خطأ 50kA – 100kA دون تشوه.

(1) أفضل ممارسات تصميم الجهد المنخفض

يركز تصميم قضيب التوصيل LV على تقليل المقاومة، وتحسين تباعد الطور، وضمان التوزيع الموحد للتيار. بالنسبة للأنظمة ذات التيار العالي، تساعد الموصلات المصفحة أو الأنبوبية على تقليل تأثيرات الجلد والقرب.

(2) اختيار مورد موثوق

يجب أن يقدم المورد المحترف تقارير اختبار متوافقة مع IEC، وشهادة ISO، والدعم الهندسي . تضمن القدرة التصنيعية القوية جودة ثابتة وأداء موثوقًا.

4. الأسئلة المتداولة (FAQs)

س1: ما هي مدة الخدمة؟

يمكن للنظام المصمم جيدًا أن يعمل من أجل 30-40 سنة مع الحد الأدنى من الصيانة.

س2: هل يمكن للألمنيوم أن يحل محل النحاس؟

نعم، ولكن يتطلب مقطع عرضي أكبر بنسبة 50-60% لتحقيق أداء مكافئ.

Q3: كيفية ضمان جودة المورد؟

تحقق الشهادات وتقارير الاختبار وتجربة المشروع .

س 4: مزايا قضبان التوصيل المصنوعة من الراتنج المصبوب؟

معزول بالكامل، مقاوم للماء، ولا يحتاج إلى صيانة ، مثالية للبيئات القاسية.

س5: حدود درجة الحرارة؟

عادة ارتفاع 70 ألفًا للموصلات وحتى 105 درجة مئوية عند المفاصل .

إن فهم قضبان التوصيل ذات الجهد المتوسط والمنخفض يساعد المهندسين على الإنجاز توزيع طاقة فعال وآمن وفعال من حيث التكلفة في الأنظمة الكهربائية الحديثة.
