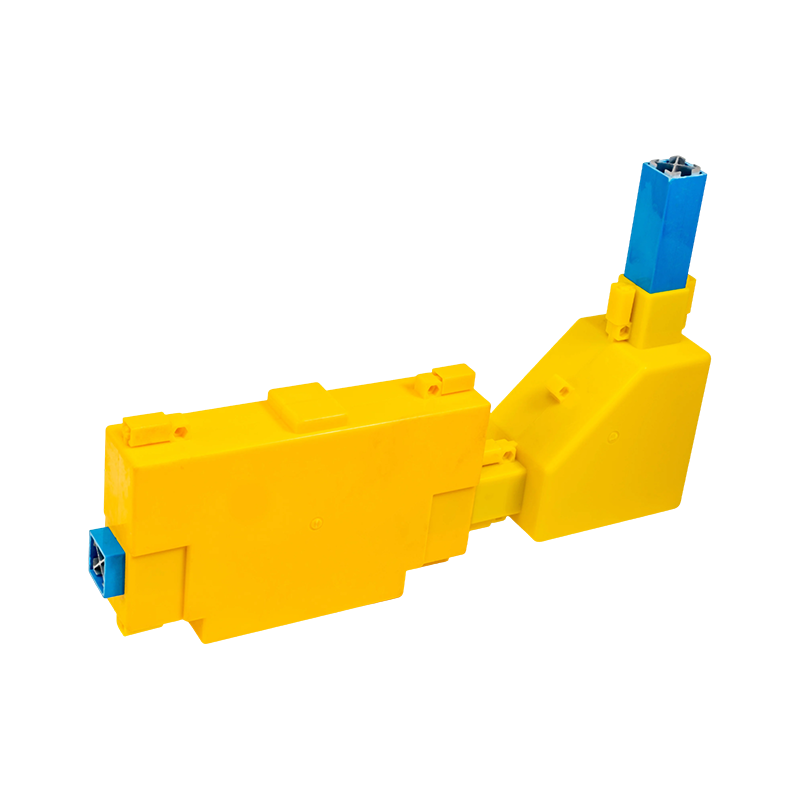

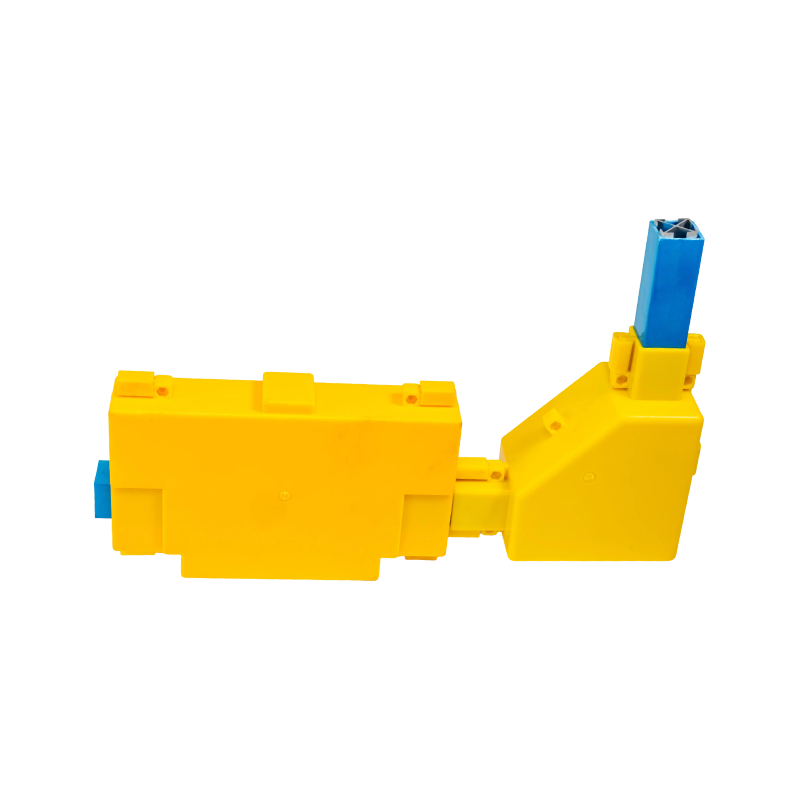

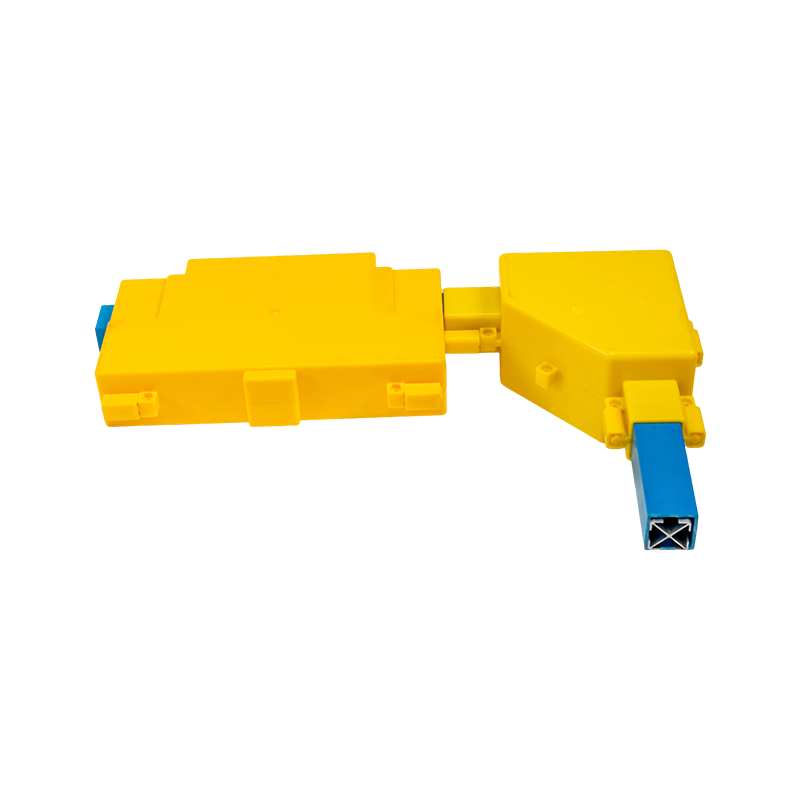

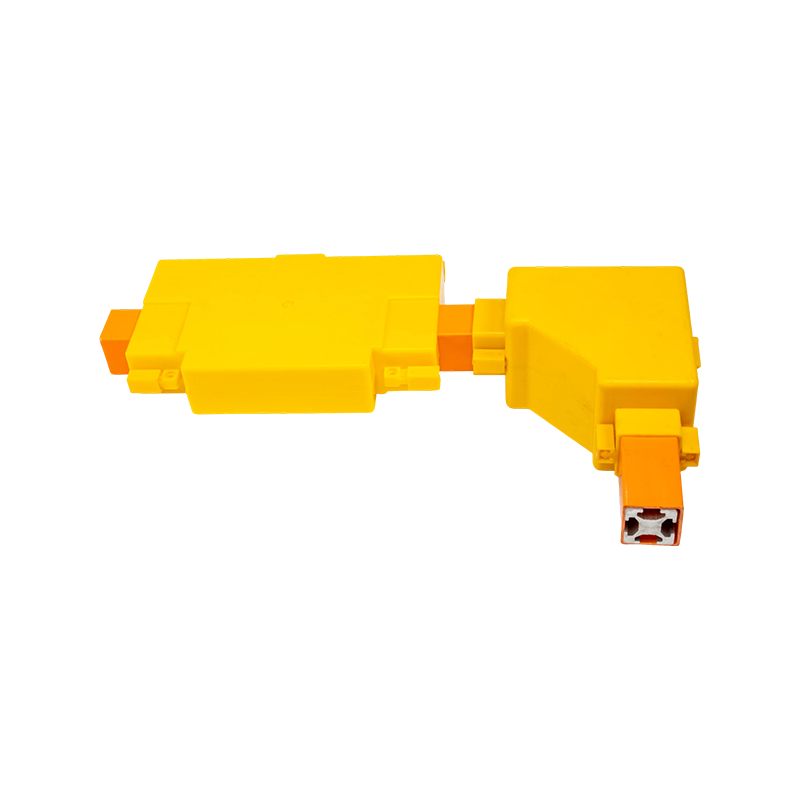

قضيب التوصيل الكهربائي

يعتبر قضيب التوصيل الكهربائي نظامًا موصلًا عالي الأداء مصممًا خصيصًا لنقل وتوزيع الطاقة الكهربائية ذات التيار العالي. يستخدم موصلات من النحاس الإلكتروليتي عالي النقاء أو من سبائك الألومنيوم الممتازة، مقترنة بمقاطع عرضية ذات أشكال خاصة وترتيبات متعددة الطبقات، مما يعمل على تحسين تأثير الجلد (الوشيعة) بشكل فعال وزيادة القدرة على حمل التيار. يتبنى قضيب التوصيل هيكل تغليف معزول بالكامل ومزود بغلاف واقٍ عالي القوة، ليصل إلى درجة حماية تصل إلى IP66. كما يتميز بمقاومة ممتازة للحريق والرطوبة والتآكل. يدعم تصميمه المعياري التثبيت السريع بطريقة التوصيل والتشغيل، مما يحسن كفاءة البناء بشكل كبير، مع مزايا إضافية تشمل انخفاض انخفاض الجهد، وانخفاض فقدان الطاقة، وتبديد فائق للحرارة. يمكنه تحمل تأثيرات تيار القصر حتى 100 كيلو أمبير لمدة ثانية واحدة. يُستخدم قضيب التوصيل الكهربائي على نطاق واسع في أنظمة توزيع الطاقة الرئيسية للمصانع الصناعية والمباني التجارية ومراكز البيانات وتطبيقات الطاقة الجديدة.

اتصل بنا +
قبلV：نظام الحافلات ذات الجهد العالي والمنخفض التالي：لا يوجد منتج تالي
  • تفاصيل المنتج
  • الميزات
  • اتصل بنا

المزايا التقنية

قدرة عالية على حمل التيار

نقل التيار العالي: يدعم نطاق تيار واسع من 250 أمبير إلى 6300 أمبير

تصميم موصل فعال: يستخدم قضبان نحاسية/ألومنيوم ذات أشكال خاصة لتقليل تأثير الجلد بشكل كبير

مقاومة منخفضة: مقاومة النظام ضئيلة، مع انخفاض الجهد < 1%


حماية السلامة

هيكل مغلق بالكامل: يمنع تمامًا الصدمات الكهربائية وتسلل الأجسام الغريبة

مقاومة عالية للحريق: المواد تتوافق مع معيار UL94 V-0 وهي ذاتية الإطفاء

مقاومة زلزالية قوية: قادرة على تحمل شدة الزلازل حتى المستوى 8

تصنيف حماية عالي: معيار IP54، مع تصميمات خاصة تصل إلى IP66


الأداء الكهربائي

مقاومة عالية للدوائر القصيرة: تتحمل تأثيرات تيار الدائرة القصيرة التي تبلغ 50–100 كيلو أمبير لمدة ثانية واحدة

أداء عزل ممتاز: جهد تحمل تردد الطاقة 3500 فولت/دقيقة، جهد تحمل النبضات 8000 فولت

توزيع التيار المتوازن: موصلات ثلاثية الطور مرتبة بشكل متماثل لضمان توازن التيار


تركيب وصيانة مريحة

التصميم المعياري: وحدات ذات طول قياسي مع تركيب سريع للتوصيل والتشغيل

كفاءة بناء عالية: تحسنت كفاءة التركيب بنسبة تزيد عن 50% مقارنة بالكابلات التقليدية

سهولة الصيانة: تصميم لوحة الغطاء القابلة للإزالة يسهل الفحص والصيانة

قابلية توسيع مرنة: تدعم واجهات المكونات الإضافية المحجوزة سهولة التوسع المستقبلي




الميزات

يُعد قضيب التوصيل الكهربائي نظامًا عالي الأداء لنقل الطاقة، صُمم خصيصًا لسيناريوهات توزيع التيار العالي في الصناعة. إنه يضطلع بالمهمة الحيوية لنقل الطاقة من المحولات الرئيسية إلى معدات الطاقة واسعة النطاق في ورش العمل، ليكون بمثابة حل متطور يحل محل الكابلات التقليدية وقضبان التوصيل المعزولة بالهواء في البيئات الصناعية الحديثة. ويهدف إلى تلبية المتطلبات الصارمة لجودة الطاقة وموثوقية الإمداد في ظل ظروف الأحمال الثقيلة وأحمال الصدمات.

معايير الأداء الأساسية: يغطي المنتج نطاق تيار واسع النطاق من 1600 أمبير إلى أكثر من 6300 أمبير، مع التحكم الصارم في انخفاض الجهد في حدود 1%. إنه يظهر خصائص استجابة ديناميكية ممتازة وقدرة على تحمل الدائرة القصيرة (تصل إلى 50 كيلو أمبير/1 ثانية)، ويحقق تصنيفات حماية من IP54 إلى IP65، ويعمل بثبات عبر نطاق واسع من درجات الحرارة من -25 °C إلى 70 °C. وتتجاوز كل هذه المؤشرات أساليب توزيع الطاقة التقليدية.


يعتمد قضيب التوصيل الكهربائي تصميمًا محسنًا منخفض المعاوقة، مما يقلل من فقدان الخطوط بأكثر من 20% مقارنة بحلول الكابلات التقليدية. يضمن هيكل الغلاف المصنوع من سبائك الألومنيوم الثقيلة ونظام التوصيل المعياري القابل للتوصيل القوة الميكانيكية فحسب، بل يزيدان أيضًا من كفاءة التركيب بنسبة 50%. يتيح نظام المراقبة الذكي المتكامل مراقبة وإنذارًا فوريًا لدرجة الحرارة والرطوبة وحالة التوصيلات، مما يوفر دعمًا للبيانات اللازمة للصيانة الوقائية.

المنتجات الموصى بها

من نحن

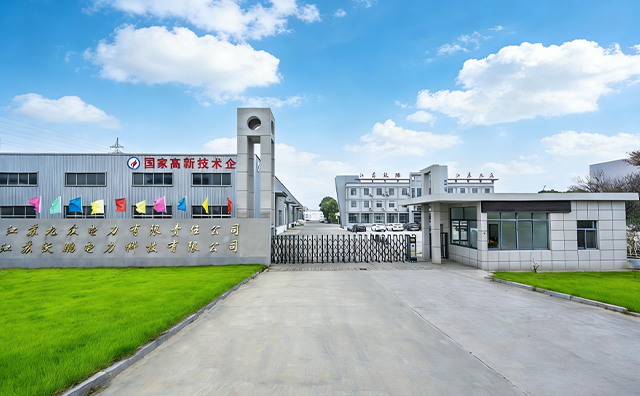

Jiangsu Wopeng Power Technology Co., Ltd.
Jiangsu Wopeng Power Technology Co., Ltd.
تأسست في يونيو 2018، Jiangsu Wopeng Power Technology Co., Ltd. هي مخصص قضيب التوصيل الكهربائي المصنعون و التصنيع الأصلي قضيب التوصيل الكهربائي مصنع، وقد نمت بسرعة لتصبح مؤسسة تكنولوجية متخصصة في مجال أنظمة قضبان التوصيل للجهد العالي والمنخفض.
نجمع فريقاً احترافياً من خبراء الصناعة والكوادر الهندسية والفنية العليا وأخصائيي الإنتاج ذوي الخبرة الذين يعملون في مجال تكنولوجيا معدات الطاقة منذ سنوات عديدة.
تشمل منتجاتنا الرئيسية قضبان التوصيل الأنبوبية النحاسية والألومنيومية، وقضبان التوصيل الأنبوبية لطاقة الرياح، وقضبان التوصيل المكثفة (المدمجة)، وأنظمة خطوط التلامس المنزلقة. نركز على البحث والتطوير وتصنيع قضبان التوصيل الأنبوبية المغلقة المعزولة بالكامل من 0.4 كيلوفولت إلى 35 كيلوفولت وأنظمة مجاري القضبان المصبوبة بالراتنج للجهد المنخفض، مما يوفر مسارات نقل طاقة موثوقة لمحطات الطاقة والمحطات الفرعية ومزارع الرياح والنقل بالسكك الحديدية والمنشآت الصناعية.
شهادة شرف
  • رخصة تجارية
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
  • شهادة براءة اختراع نموذج المنفعة
أخبار
المعرفة الصناعية قضيب ناقل الجهد المتوسط والمنخفض

1. ما هو شريط الناقل ذو الجهد المتوسط ​​والمنخفض؟

A شريط حافلة الجهد المتوسط والمنخفض هو موصل معدني يستخدم لتوزيع الطاقة الكهربائية بكفاءة داخل الأنظمة الكهربائية. عادة ما تكون مصنوعة من النحاس أو الألومنيوم ، تقدم الموصلية العالية والقوة الميكانيكية. في هندسة الطاقة، الجهد المنخفض (LV) تشير الأنظمة إلى الفولتية التي تصل إلى 1,000 فولت تيار متردد بينما الجهد المتوسط (MV) تتراوح الأنظمة من 1 كيلو فولت إلى 36 كيلو فولت .

تعمل قضبان الحافلات كنقاط توزيع مركزية، حيث تربط مصادر الطاقة الواردة مثل المحولات أو المولدات بدوائر صادرة متعددة. بالمقارنة مع أنظمة الكابلات التقليدية، توفر أشرطة التوصيل مقاومة أقل وموثوقية محسنة وصيانة مبسطة مما يجعلها تستخدم على نطاق واسع في المنشآت الصناعية والمباني التجارية والمحطات الفرعية وأنظمة الطاقة المتجددة.

2. الاختلافات الرئيسية بين قضبان التوصيل ذات الجهد المتوسط والجهد المنخفض

(1) متطلبات الجهد والعزل

عادةً ما تعتمد قضبان التوصيل ذات الجهد المنخفض على عزل الهواء، أو الأكمام المنكمشة بالحرارة، أو العبوات المقولبة مع تصنيفات الحماية من IP20 إلى IP66. في المقابل، تتطلب قضبان التوصيل ذات الجهد المتوسط أنظمة العزل المتقدمة مثل صب راتنجات الايبوكسي أو العبوات المعزولة بالغاز لتحمل الضغط الكهربائي العالي والفولتية النبضية التي تصل إلى 170 كيلو فولت .

(2) القدرة الحالية والأداء الحراري

عادةً ما تعمل أشرطة التوصيل LV داخلها 100A إلى 6300A والاعتماد على تبريد الهواء الطبيعي. عادةً ما يتم التعامل مع أشرطة التوصيل MV 630A إلى 5000A ، ولكنها تتطلب تصميمًا حراريًا مُحسّنًا لإدارة كل من الحمل الحالي وإجهاد المجال الكهربائي، غالبًا باستخدام تكوينات أنبوبية أو معزولة.

(3) سيناريوهات التطبيق

تُستخدم أنظمة الجهد المنخفض بشكل شائع في مراكز البيانات والمباني التجارية ومرافق التصنيع بينما MV busbars are critical in المحطات الفرعية ومزارع الرياح ومحطات الطاقة والأنظمة الصناعية الثقيلة ، حيث يعد استقرار النظام والتسامح مع الأخطاء أمرًا ضروريًا.

المقارنة: الجهد المنخفض مقابل بسبار الجهد المتوسط
المعلمة الجهد المنخفض (الجهد المنخفض) الجهد المتوسط (MV)
نطاق الجهد ≥ 1 كيلو فولت 1-36 كيلو فولت
نوع العزل الهواء / مصبوب الإيبوكسي / معزول بالغاز
النطاق الحالي 100-6300 أ 630-5000 أ
التطبيقات المباني والمصانع المحطات الفرعية وأنظمة الطاقة

3. اعتبارات التصميم

يعد التصميم المناسب لأنظمة بسبار أمرًا ضروريًا لضمان الأداء والسلامة والكفاءة على المدى الطويل. وتشمل العوامل الرئيسية اختيار المواد، وجودة العزل، والإدارة الحرارية.

  • اختيار المواد: يوفر النحاس موصلية عالية (~98% IACS)، بينما يوفر الألومنيوم موصلية عالية حل أخف وزنا وأكثر فعالية من حيث التكلفة .
  • نظام العزل: تستخدم أنظمة الجهد المتوسط عادةً العزل الإيبوكسي من أجل قوة عازلة عالية ومقاومة البيئة .
  • ارتفاع درجة الحرارة: يجب أن تمتثل للمعايير، وعادة ما تصل إلى 105 درجة مئوية عند المفاصل .
  • قوة ماس كهربائى: يجب أن تصمد الأنظمة تيارات خطأ 50kA – 100kA دون تشوه.

(1) أفضل ممارسات تصميم الجهد المنخفض

يركز تصميم قضيب التوصيل LV على تقليل المقاومة، وتحسين تباعد الطور، وضمان التوزيع الموحد للتيار. بالنسبة للأنظمة ذات التيار العالي، تساعد الموصلات المصفحة أو الأنبوبية على تقليل تأثيرات الجلد والقرب.

(2) اختيار مورد موثوق

يجب أن يقدم المورد المحترف تقارير اختبار متوافقة مع IEC، وشهادة ISO، والدعم الهندسي . تضمن القدرة التصنيعية القوية جودة ثابتة وأداء موثوقًا.

4. الأسئلة المتداولة (FAQs)

س1: ما هي مدة الخدمة؟

يمكن للنظام المصمم جيدًا أن يعمل من أجل 30-40 سنة مع الحد الأدنى من الصيانة.

س2: هل يمكن للألمنيوم أن يحل محل النحاس؟

نعم، ولكن يتطلب مقطع عرضي أكبر بنسبة 50-60% لتحقيق أداء مكافئ.

Q3: كيفية ضمان جودة المورد؟

تحقق الشهادات وتقارير الاختبار وتجربة المشروع .

س 4: مزايا قضبان التوصيل المصنوعة من الراتنج المصبوب؟

معزول بالكامل، مقاوم للماء، ولا يحتاج إلى صيانة ، مثالية للبيئات القاسية.

س5: حدود درجة الحرارة؟

عادة ارتفاع 70 ألفًا للموصلات وحتى 105 درجة مئوية عند المفاصل .

إن فهم قضبان التوصيل ذات الجهد المتوسط والمنخفض يساعد المهندسين على الإنجاز توزيع طاقة فعال وآمن وفعال من حيث التكلفة في الأنظمة الكهربائية الحديثة.
