المزايا التقنية
تقنية البثق المشترك ثلاثي الطبقات: يتم بثق وتشكيل طبقة حماية الموصل، والطبقة العازلة، وطبقة الحماية العازلة في وقت واحد، مما يضمن تداخلاً محكماً وخالياً من الفجوات بين الطبقات، مما يعزز بشكل كبير الأداء العام للمنتج.
تصميم المجال الكهربائي الأمثل: تستخدم المحطات هيكلًا جاهزًا للانكماش البارد، والذي يعيد توزيع المجال الكهربائي عند نقاط تركيز الجهد من خلال مخاريط الإجهاد، ويقلل من شدة المجال الكهربائي، ويقلل من تلف التفريغ والعزل.
اتصال موثوق وقدرة على حمل التيار: تتيح المحولات الطرفية انتقالًا سلسًا من موصل الأنبوب النحاسي الدائري إلى وصلات التمدد المرنة، مما يقلل من ارتفاع درجة الحرارة في الأطراف ويضمن قدرة الموصل على حمل التيار. تستخدم الوصلات المتوسطة وصلات الأكمام الداخلية المصنوعة من الفولاذ المقاوم للصدأ للموصلات، ويتم تأمينها خارجيًا بقضيبين ناقلين نصف دائريين للتوصيل، ويتم ربطها ولحامها باستخدام أربع أدوات متخصصة من الفولاذ المقاوم للصدأ على شكل حرف C، مما يضمن قدرة الموصل على حمل التيار ويمنع التشوه.
هيكل صغير الحجم ومقاوم للماء: الوصلات صغيرة الحجم وسهلة التركيب. تدعم المفاصل المتوسطة المقاومة للماء بشكل خاص عملية الغمر قصيرة المدى لقضيب الناقل.
| هيكل المنتج ومتطلباته |
 |

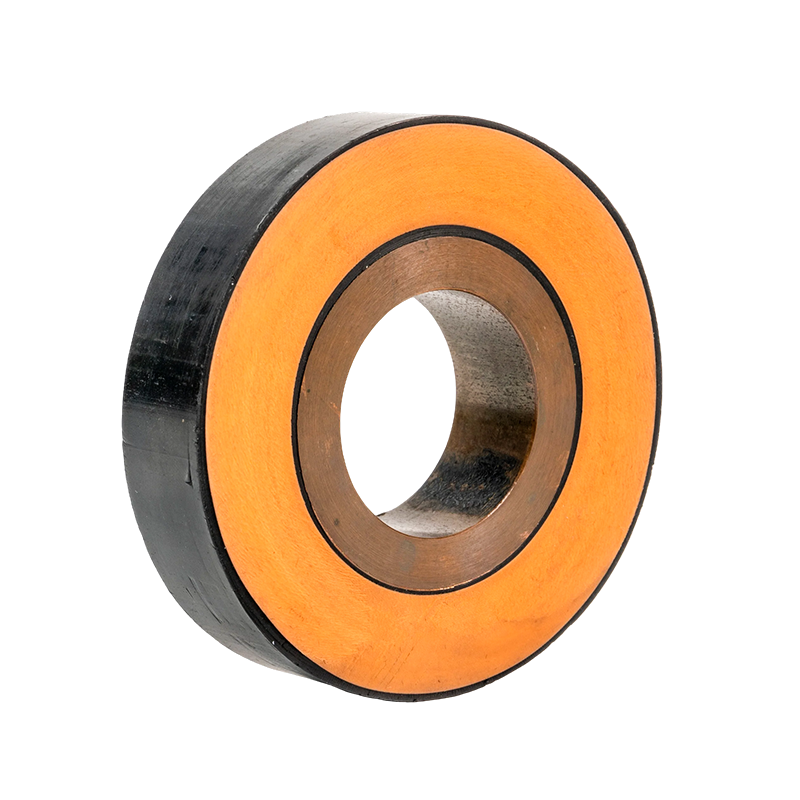

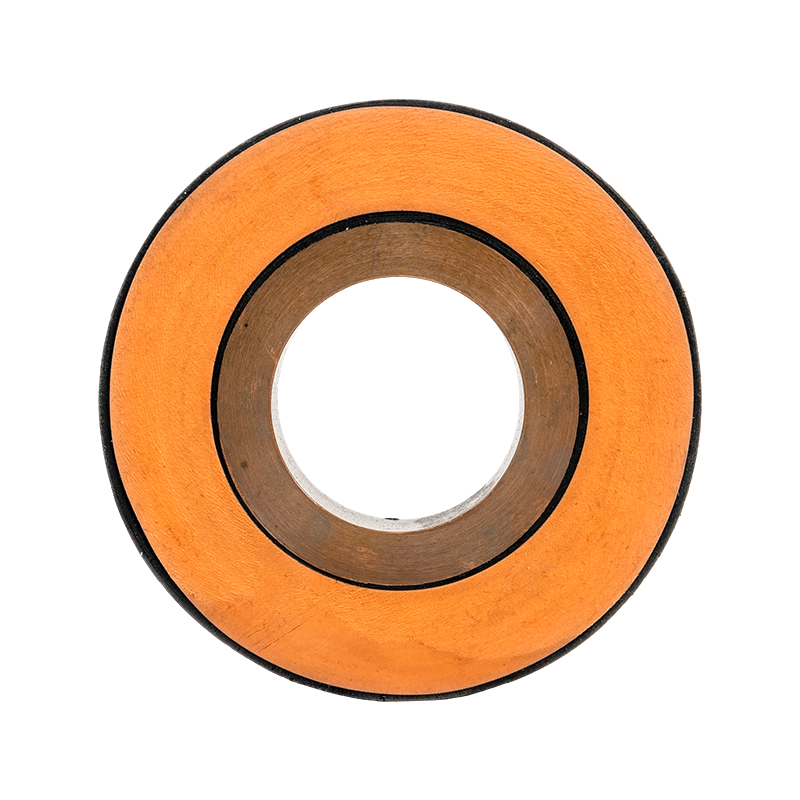

قضيب التوصيل الأنبوبي المعزول المحمي المركب هو مزيج من موصل قضيب التوصيل الأنبوبي (النحاسي أو الألومنيوم) ودرع الموصل والعزل ودرع العزل وما إلى ذلك، يتم بثقه بواسطة البوليمر لتحقيق تيار التوصيل وعزل الحماية لقضيب التوصيل.
اختيار المواد الخام الرئيسية: أنبوب نحاسي صلب موصل (مخصص خصيصًا)، شاشة داخلية، شاشة خارجية، مطاط EPDM، طبقة حماية معدنية، رقاقة نحاسية، غلاف خارجي، وعزل بوليمر بولي أوليفين.
التكنولوجيا الأساسية: تكنولوجيا البثق المشترك ثلاثية الطبقات - ضمان جودة البثق، حيث تكون الواجهة بين الحماية والعزل الداخلي والخارجي محكمة بدون فجوة، مما يحسن بشكل كبير أداء ناقل الأنبوب المعزول؛ تعتمد تقنية وصلة قضيب ناقل الأنبوب المعزول على وصلة أنبوب محمية لجعل المنتج كاملاً. |

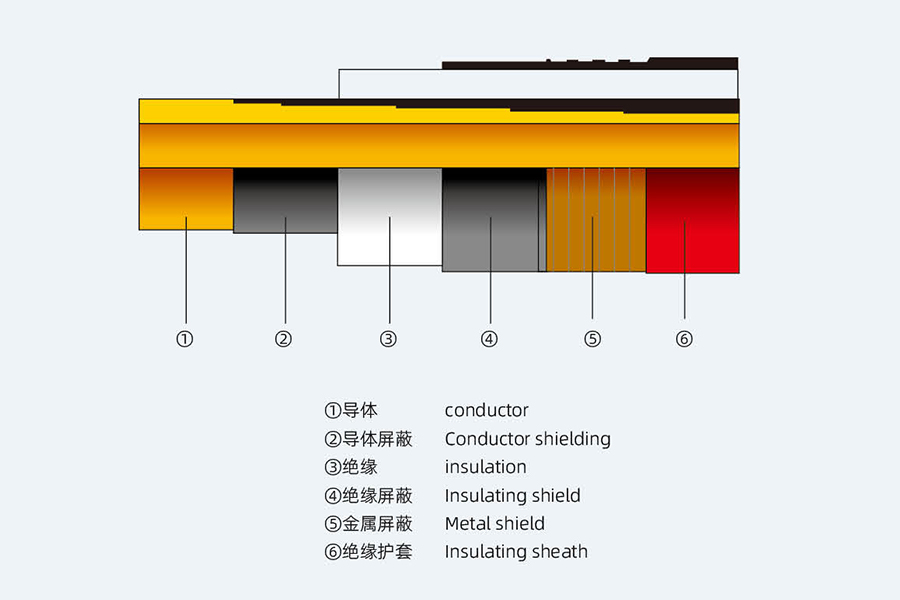

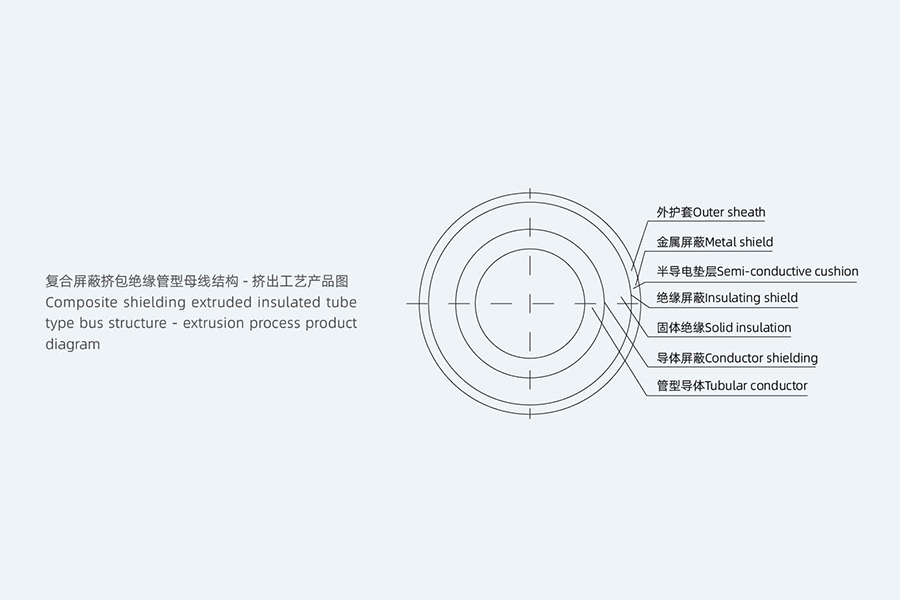

| رسم هيكل المنتج |
 |

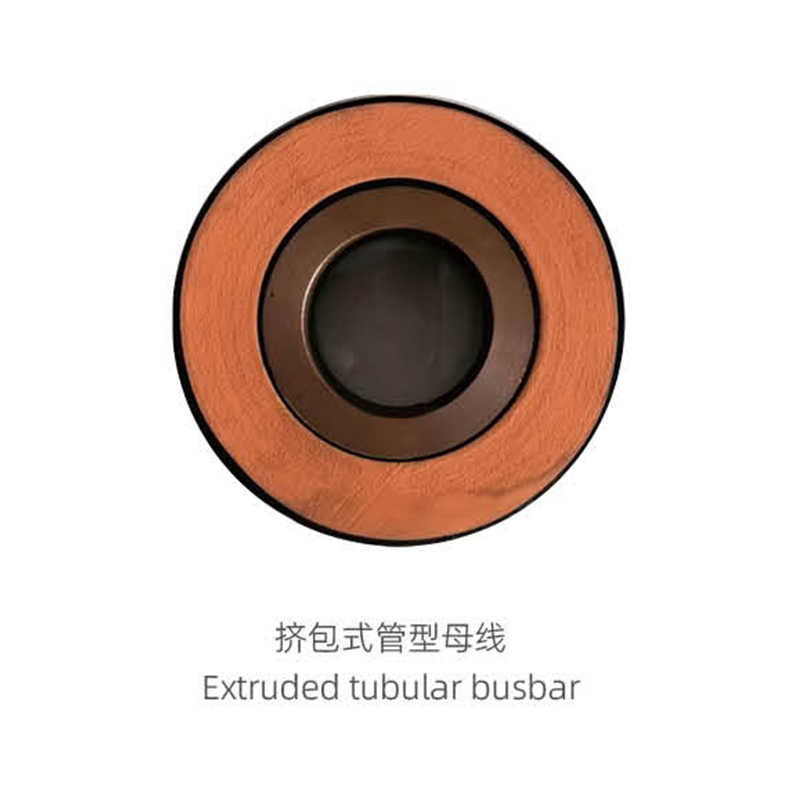

| مزايا قضيب التوصيل من نوع الأنبوب المعزول المبثوق |
 |

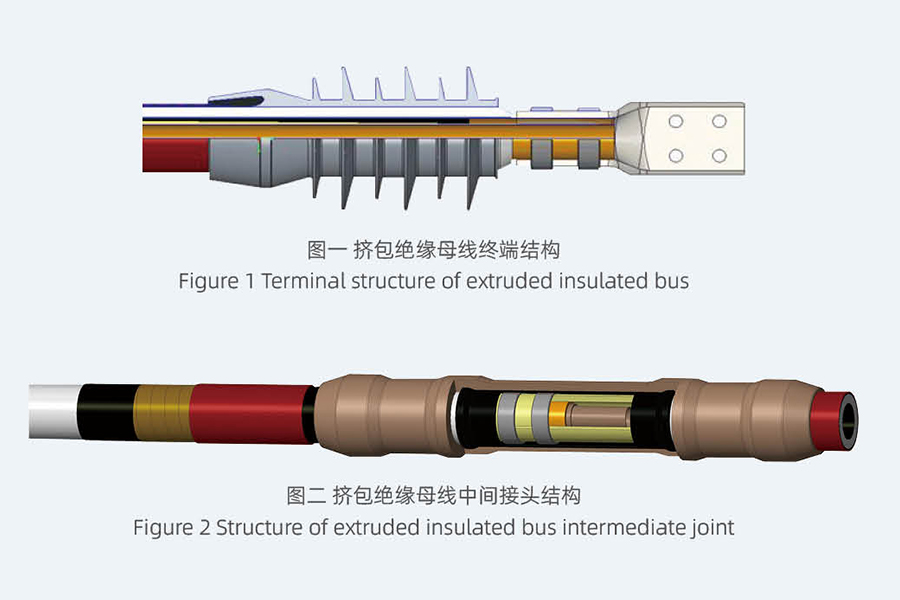

| يقوم المحول الطرفي بتوصيل الأنبوب النحاسي الموصل الدائري بنهاية توصيل وصلة التمدد الناعمة، مما يحقق انتقالًا سلسًا من الدائري إلى المربع، ويقلل من ارتفاع درجة الحرارة النهائية، ويضمن القدرة الاستيعابية لتيار الموصل. يتم استخدام مخروط الإجهاد لتغيير توزيع المجال الكهربائي عند تركيز الجهد لطرف الانكماش البارد الجاهز، وتقليل شدة المجال الكهربائي، وتقليل تفريغ المنتج، وتقليل تلف العزل، وتحسين أداء ناقل الأنبوب، وضمان عمر تشغيل ناقل الأنبوب، وتقليل معدل حوادث الأعطال. |
| تكنولوجيا إنتاج قضبان التوصيل المعزولة من النوع الأنبوبي |
| مزايا المفصل: هيكل صغير، سهل التركيب، بعد معالجة خاصة يمكن غمره في الماء لفترة قصيرة، عن طريق تغيير الشكل الهندسي لتركيز جهد مفصل قضيب التوصيل الأنبوبي لتغيير توزيع المجال الكهربائي، وتقليل قوة المجال الكهربائي، من أجل تقليل احتمالية توليد الإكليل، وتقليل تلف العزل، وتحسين أداء قضيب التوصيل الأنبوبي، ضمان عمر تشغيل قضيب توصيل الأنبوب، وتقليل معدل حوادث الأعطال. |
 |
| القواعد العامة |
تنطبق هذه المواصفة الفنية على قضيب ناقل النحاس المعزول بالكامل ذو الحماية المركبة، وتطرح المتطلبات الفنية من حيث الوظيفة والهيكل والأداء والتركيب والاختبار.
هذه المواصفة الفنية هي الحد الأدنى من المتطلبات الفنية، ولا تحدد جميع التفاصيل الفنية، ولا تستشهد بشكل كامل بأحكام المعايير والمواصفات ذات الصلة. يجب على المقاول توفير منتجات عالية الجودة وفقًا لهذه المواصفات الفنية والمعايير الوطنية ذات الصلة. |
| حلول تطبيقية نموذجية لقضبان التوصيل الأنبوبية المعزولة |

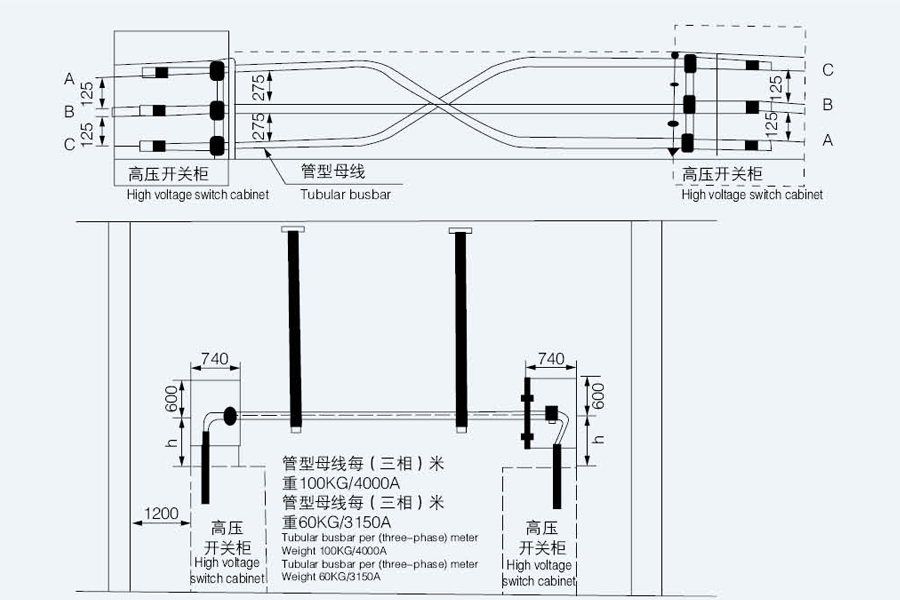

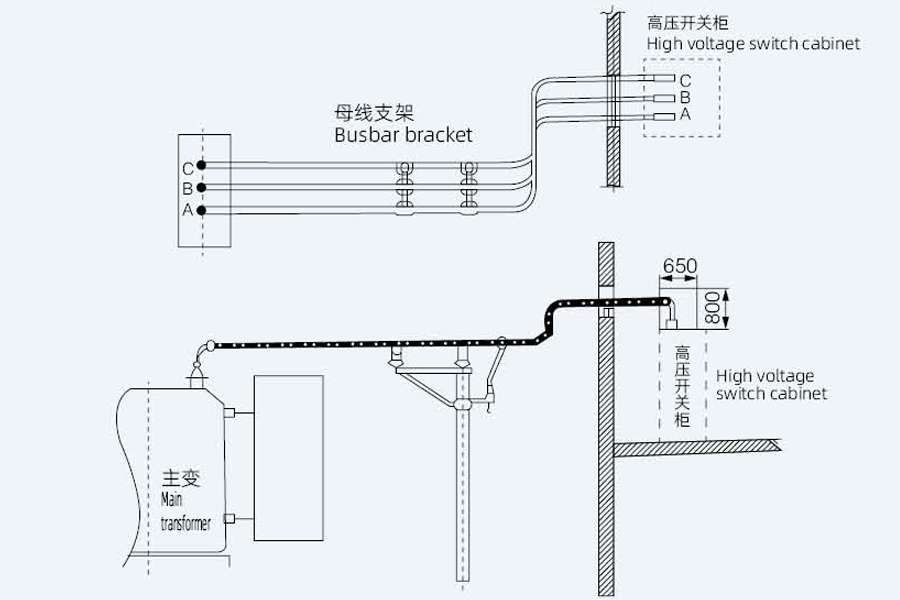

الطريقة الأولى: توصيل المحول الرئيسي بغرفة التحكم
هذا هو الأسلوب الأكثر شيوعًا لتطبيق قضبان التوصيل الأنبوبية. يتم توصيل قضيب التوصيل مباشرة من أطراف الجهد المنخفض للمحول الرئيسي إلى أطراف لوحة المفاتيح (لوحة التوزيع) في غرفة التحكم. المزايا الرئيسية: مناسب للتيارات الكبيرة. التوصيلات واضحة وجميلة، ويمكن أن تكون معزولة بالكامل أو نصف معزولة.
|
 |

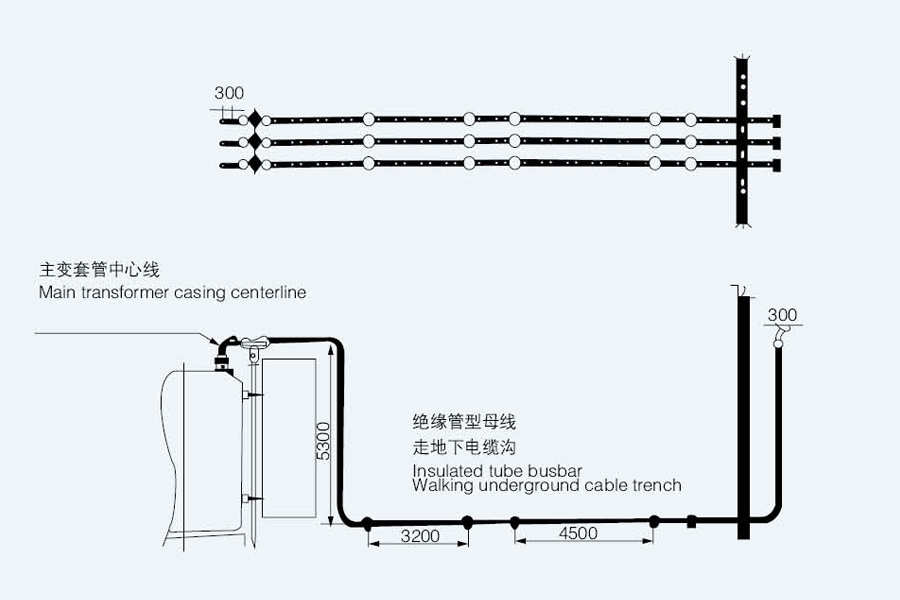

الطريقة الثانية: يتم توجيه قضيب التوصيل عبر خندق الكابل أو طابق الكابل
الشكل أدناه هو طريقة شائعة أخرى لتطبيق قضبان التوصيل الأنبوبية. يمكن توصيل قضبان التوصيل بخزائن التبديل من خلال خنادق الكابلات تحت الأرض
أو طوابق الكابلات، ويمكن استخدامها أيضًا للتوصيل بين خزائن المفاتيح. قضيب التوصيل هذا معزول بالكامل ومناسب بشكل خاص للمواقف
حيث يكون التوصيل صعبًا. |
 |
الطريقة 3: يتم توجيه قضبان التوصيل الأنبوبية عبر خنادق الكابلات أو الميزانين الكابلي
هذه الطريقة هي طريقة التوصيل العلوي للكابلات في لوحة التوزيع. يمكن أيضًا التوصيل عبر طابق الكابلات الوسيط أو بطريقة التوصيل السفلي للكابلات. يمكن للمستخدمين الاختيار وفقًا للوضع الفعلي. نوع قضيب التوصيل معزول بالكامل.
|
 |

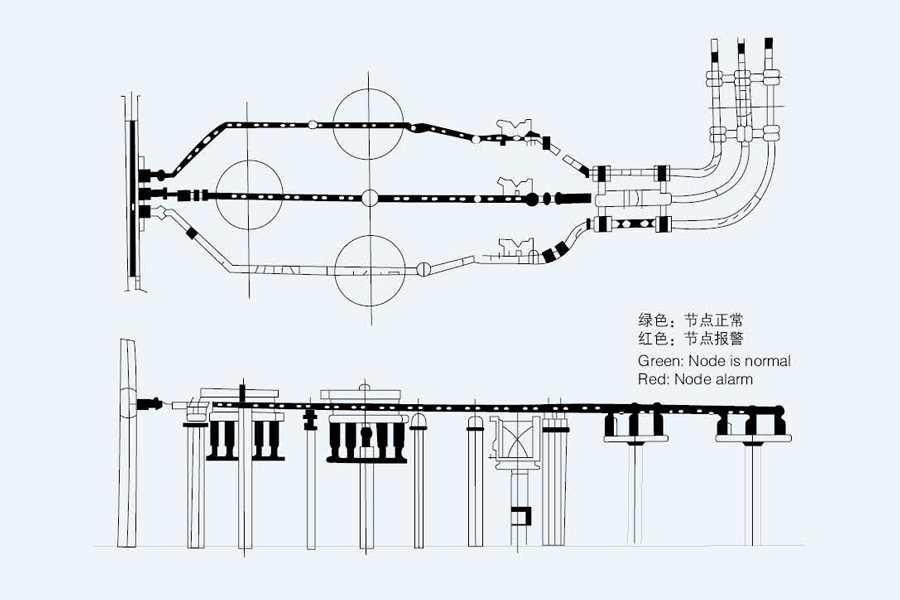

الطريقة الرابعة: نظام مراقبة CNC للحافلة الأنبوبية
تقوم شركتنا بتطويره بنفسها وتنفذ مراقبة ذكية بدون طيار للبيانات الفنية المتعددة لحافلة الأنفاق. |
 |

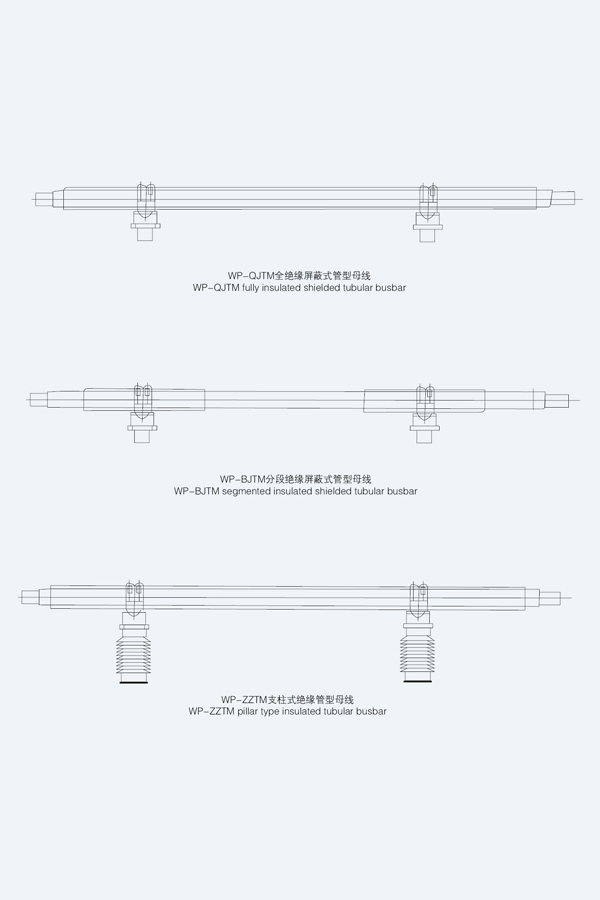

| قضيب توصيل أنبوبي معزول |
 |
مزايا الوصلات الوسيطة الجاهزة للانكماش البارد
هيكل مدمج، سهل التركيب.
يغير توزيع المجال الكهربائي عند نقاط تركيز الجهد لمفصل قضيب الناقل الأنبوبي عن طريق تعديل شكله الهندسي، وبالتالي تقليل شدة المجال الكهربائي.
يهدف إلى تقليل احتمالية تفريغ الإكليل، وتقليل تلف العزل، وتحسين أداء قضيب الناقل الأنبوبي.
يضمن العمر التشغيلي لقضيب الناقل الأنبوبي ويقلل من حدوث حوادث الأعطال.
يتم تحقيق الاتصال المباشر بين الموصلات من خلال الأكمام الداخلية المصنوعة من الفولاذ المقاوم للصدأ، والمتصلة خارجيًا بقضيبين ناقلين نصف دائريين. يتم شد ولحام أربعة مشابك C من الفولاذ المقاوم للصدأ باستخدام قوالب أدوات متخصصة، مما يضمن قدرة الموصل على حمل التيار ويمنع التشوه.
بعد المعالجة المقاومة للماء، تسمح المفاصل المتوسطة لقضيب الناقل بالعمل لفترة وجيزة أثناء غمره في الماء.
