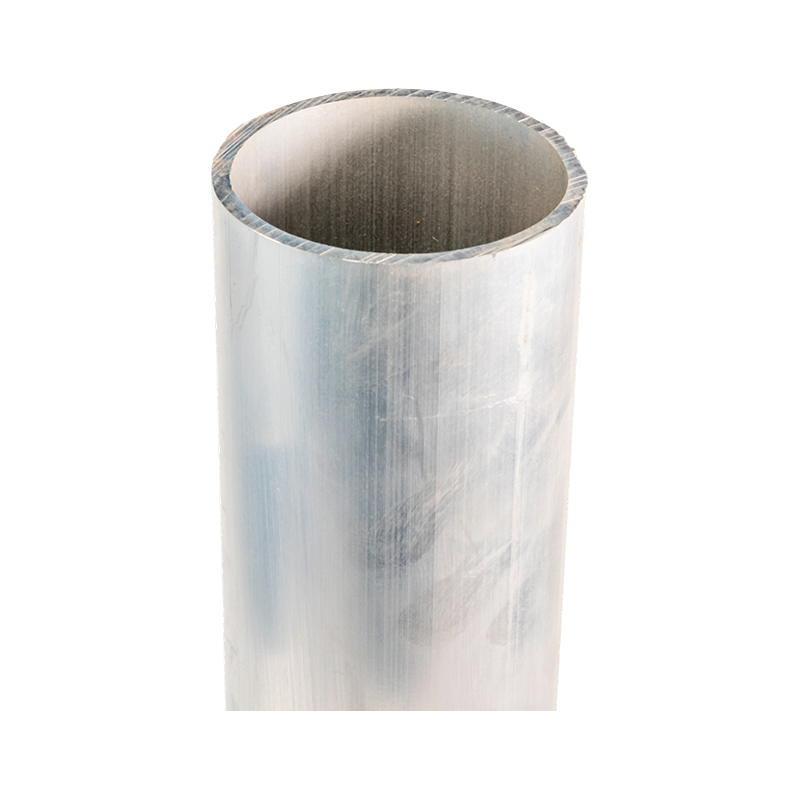

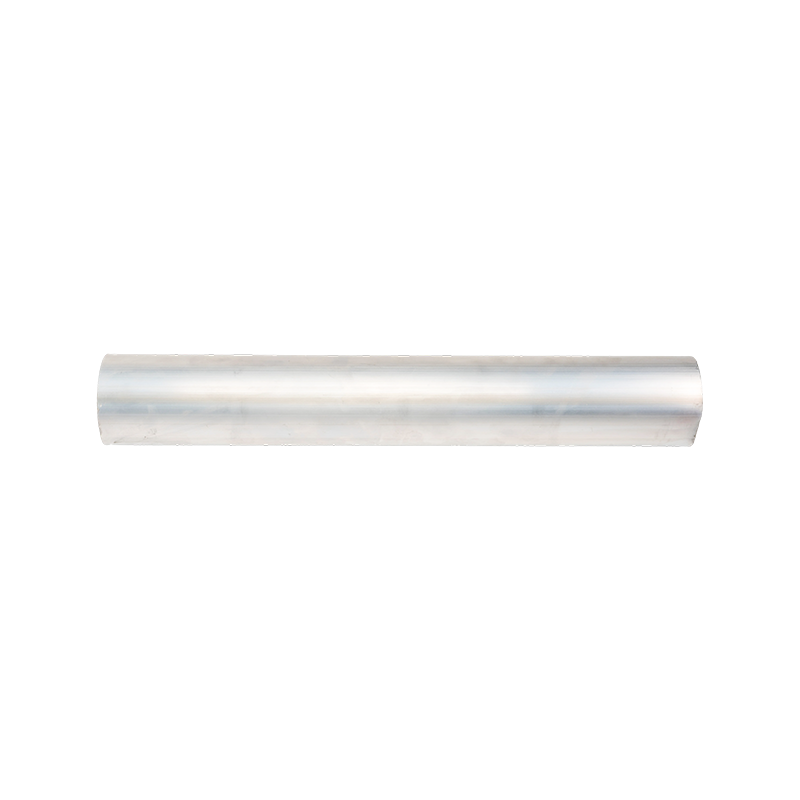

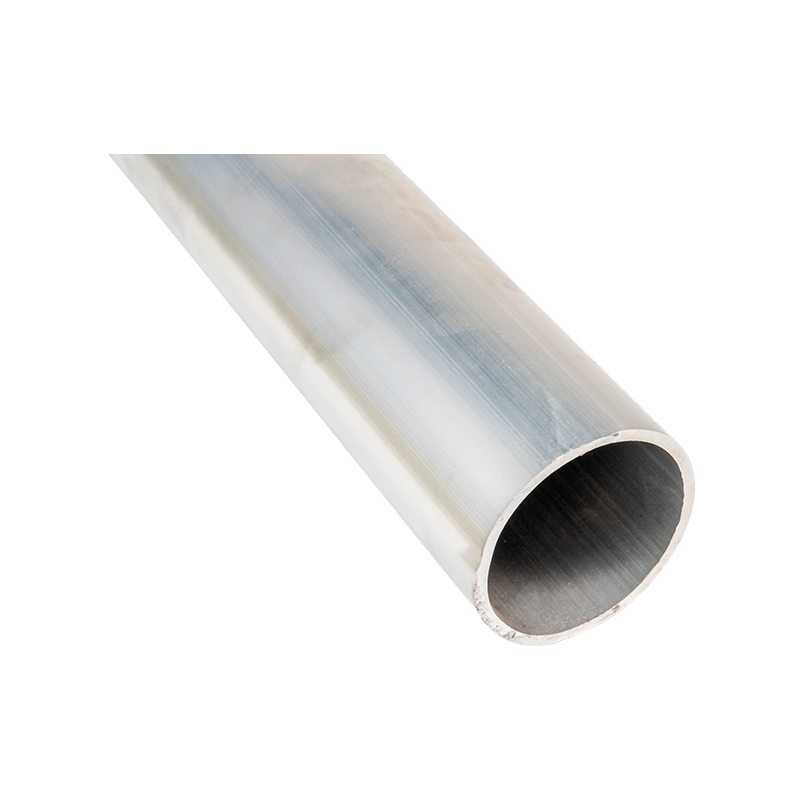

قضيب ناقل أنبوبي من سبائك المغنيسيوم والألومنيوم عالي الجهد للغاية

1. لماذا قضبان الحافلات الأنبوبية المصنوعة من الألومنيوم التفوق في أنظمة الجهد العالي

في المحطات الفرعية وأنظمة النقل ذات الجهد العالي الحديثة، قضبان الحافلة الأنبوبية المصنوعة من سبائك الألومنيوم معترف بها على نطاق واسع باعتبارها الحل الأمثل لنقل الطاقة. يوفر هيكلها المجوف الأسطواني مزيجًا متوازنًا من التوصيل الكهربائي والقوة الميكانيكية والأداء الحراري. بالمقارنة مع الموصلات الصلبة التقليدية، تعمل قضبان التوصيل الأنبوبية على تحسين توزيع التيار بشكل كبير مع تقليل الضغط الهيكلي.

من الناحية الهندسية، تعتبر قضبان التوصيل هذه مناسبة بشكل خاص لمستويات الجهد التي تتراوح من 35 كيلو فولت إلى 220 كيلو فولت وما بعدها. يتوافق تصميمها مع المعايير الدولية مثل IEC وIEEE، مما يضمن التشغيل المستقر في ظل الحمل المستمر، وظروف الدائرة القصيرة، والعوامل البيئية المختلفة مثل تقلبات درجات الحرارة والرطوبة.

2. المزايا الأساسية لقضبان الحافلات الأنبوبية المصنوعة من الألومنيوم

(1) تصنيف التيار الفائق مع انخفاض تأثير الجلد

عند ترددات الجهد العالي، يميل التيار المتردد إلى التركيز بالقرب من سطح الموصلات، وهي ظاهرة تعرف باسم تأثير الجلد. تعمل الهندسة الأنبوبية على زيادة مساحة السطح الفعالة، مما يسمح بتوزيع التيار وتحقيقه بشكل أكثر اتساقًا قدرة تيار متردد أعلى بنسبة 15-25% مقارنة بالموصلات الصلبة. يؤدي ذلك إلى تحسين كفاءة النقل بشكل مباشر وتقليل فقدان الطاقة عبر مسافات طويلة.

(2) هيكل خفيف الوزن والكفاءة الهيكلية

الألومنيوم لديه كثافة تقريبا 2.70 جم/سم3 مما يجعلها أخف بكثير من النحاس. بالاشتراك مع الهيكل المجوف، يمكن تقليل الوزن الإجمالي للنظام بمقدار 40-50% مما يقلل الحمل على العوازل الداعمة والهياكل الفولاذية. هذه الميزة مهمة بشكل خاص في المحطات الفرعية الكبيرة في الهواء الطلق والمنشآت المرتفعة.

(3) مقاومة قوية للتآكل

يشكل الألومنيوم بشكل طبيعي طبقة أكسيد كثيفة تحمي السطح من التدهور البيئي. مع طلاء الأنودة أو الطلاء الواقي، يمكن لقضبان التوصيل الأنبوبية الحفاظ على أداء مستقر عقود في البيئات الخارجية بما في ذلك المناطق الساحلية والصناعية والمناطق ذات الرطوبة العالية. وهذا يقلل من متطلبات الصيانة ويعزز الموثوقية على المدى الطويل.

(4) قوة ميكانيكية عالية وتحمل الأخطاء

خلال أحداث الدائرة القصيرة، تتعرض قضبان الحافلات لقوى كهرومغناطيسية قوية. يوفر المقطع العرضي الدائري لحظة قصور ذاتي أعلى مقارنة بالقضبان المسطحة، مما يسمح للهيكل بالصمود الإجهاد الميكانيكي الشديد دون تشوه. وهذا يضمن استقرار النظام وسلامته أثناء حالات الخطأ.

3. البيانات العملية: التصنيف الحالي مقابل القطر

عند تصميم أنظمة المحطات الفرعية، يختار المهندسون عادةً أبعاد شريط الناقل بناءً على الطلب الحالي ودرجة الحرارة المحيطة وظروف التثبيت. توفر الأقطار الأكبر مساحة سطح أكبر، مما يحسن القدرة الحالية وتبديد الحرارة.

• 80 ملم OD - مناسبة لتطبيقات الحمل المتوسط
• 100 ملم OD - يشيع استخدامها في المحطات الفرعية القياسية
• 130 ملم OD - مصممة لنقل التيار العالي
• 160 ملم OD - تستخدم في مرافق الطاقة واسعة النطاق

عادةً ما يتم التحقق من صحة هذه التكوينات من خلال الحسابات الحرارية وتتوافق مع إرشادات التصميم الدولية لضمان التشغيل المستقر على المدى الطويل.

4. الأسئلة المتداولة (FAQs)

س1: ما هي مستويات الجهد المدعومة؟

يتم استخدامها بشكل شائع في الأنظمة من تطبيقات الجهد المتوسط حتى الجهد العالي جداً ، اعتمادًا على تصميم العزل والتركيب.

س2: كيف يتم ضمان الجودة؟

عادة ما يؤدي المصنعون اختبار المواد، والتحقق من الموصلية، والتفتيش الهيكلي لضمان الاتساق والامتثال للمعايير.

س3: هل يمكن توصيل الألمنيوم بأنظمة النحاس؟

نعم، يتم استخدام الموصلات المناسبة مثل الواجهات ثنائية المعدن لضمان الاتصال الكهربائي المستقر ومنع التآكل.

س4: ما هي مدة الخدمة المتوقعة؟

مع التثبيت الصحيح وحماية البيئة، يمكن أن تعمل الأنظمة بشكل موثوق عدة عقود .

س 5: كيفية اختيار الحجم المناسب؟

يعتمد الاختيار على الحمل الحالي وبيئة التثبيت ومعايير تصميم النظام. تُستخدم عادةً الحسابات الهندسية أو أدوات المحاكاة.
