المزايا التقنية
عملية التشكيل المتكاملة: باستخدام آلة تشكيل بالحقن الفراغي بالتفريغ ثنائية الوضع أوتوماتيكية بالكامل للصب المتكامل، يتم تشكيل المنتج في دورة واحدة من خلال حقن تدفق الضغط والمعالجة بدرجة حرارة عالية. يتم دمج الموصل وطبقة الحماية وورق الكريب شبه الموصل وطبقة الحماية الخارجية وطبقة الحماية المعدنية وطبقة الحماية الخارجية بسلاسة في هيكل متجانس لا ينفصل.
تصميم طويل العمر: يتميز المنتج بخصائص مقاومة للهب ومقاومة للشيخوخة، مع عمر خدمة يصل إلى 30 عامًا.
مواد موصلة عالية الجودة: يتم اختيار النحاس TZ7 أو النحاس عالي الجودة كمادة موصلة، حيث يحتوي الأنبوب النحاسي النقي على محتوى نحاسي قدره ≥99.90%.
تقنية التوصيل الموثوقة: يتم تشكيل وصلات العزل في دورة صب واحدة ودمجها في جسم واحد باستخدام موصل النحاس. تستخدم الوصلات الوسيطة اللحام بالمشبك المدمج من الفولاذ المقاوم للصدأ. ارتفاع درجة الحرارة عند المفاصل الطرفية أقل من ارتفاع درجة حرارة جسم الموصل. يتم تحقيق التوصيلات بين وصلات العزل والمعدات من خلال وصلات مرنة مثبتة بمسامير.

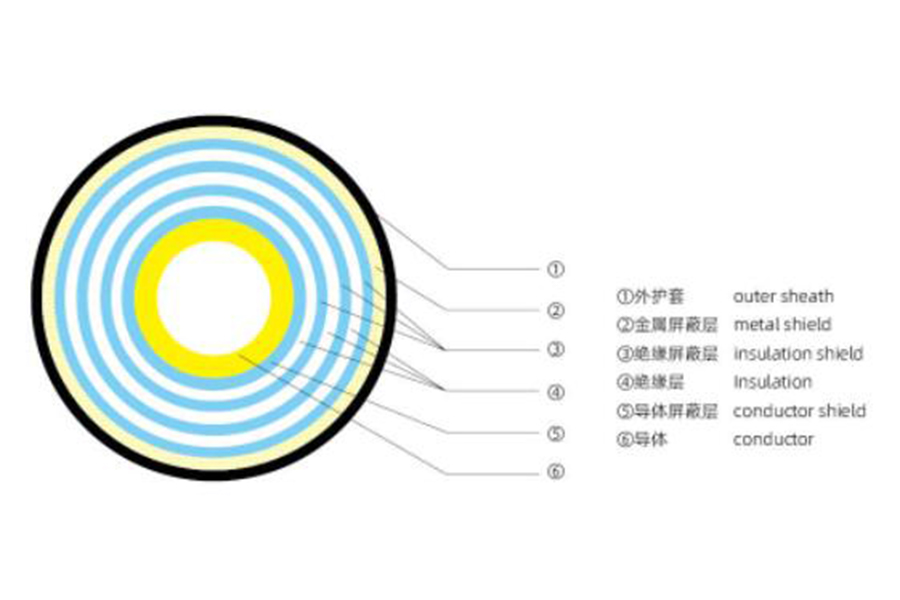

| مخطط تخطيطي لهيكل المنتج |
 |
| مستوى الجهد (كيلو فولت) |
سمك العزل (مم) |
| 10 |
10 |
| 35 |
15 |
| 66 |
20 |
| 110 |
30 |
| 220 |
45 |
| ظروف الاستخدام البيئية |
الارتفاع: ≤ 4000 متر
الحد الأدنى لدرجة حرارة الهواء المحيط: -45 درجة مئوية؛ أعلى درجة حرارة للهواء المحيط هي +60 درجة مئوية؛ أقصى فرق في درجة الحرارة اليومية: 35 كلفن شدة أشعة الشمس: 100 واط/م² من إشعاع أشعة الشمس أقصى سرعة للرياح: 40 م/ث (متوسط سرعة الرياح القصوى لمدة 10 دقائق من ارتفاع 10 أمتار فوق سطح الأرض) الرطوبة النسبية المحيطة (عند 25 درجة مئوية): متوسط الرطوبة النسبية المقاسة خلال 24 ساعة أقل من 95%؛ متوسط الرطوبة النسبية الشهرية 90٪. سماكة الجليد: لا تتجاوز سماكة الجليد 20 مم. شدة الزلازل: 8 درجات. التسارع الأفقي للأرض: 0.20g. التسارع الرأسي: 0.15g. التردد: 20 هرتز. مدة التحمل لموجة جيبية: 3 دورات. معامل الأمان: أكبر من 167. مستوى التلوث: مستوى التلوث وفقًا لمعيار GB/T5582 المحدد V - التلوث الشديد، المسافة النوعية للتسرب هي 31 مم/كيلو فولت، بعد تركيب المحطة الخارجية مع جهاز التسلق، لا تقل مسافة التسلق الإجمالية عن 680 مم الجهد الزائد المؤقت: يجب ألا يتجاوز وقت الجهد الزائد 8 ساعات في 24 ساعة وألا يتجاوز 125 ساعة في السنة بأكملها |
 |
 |
 |

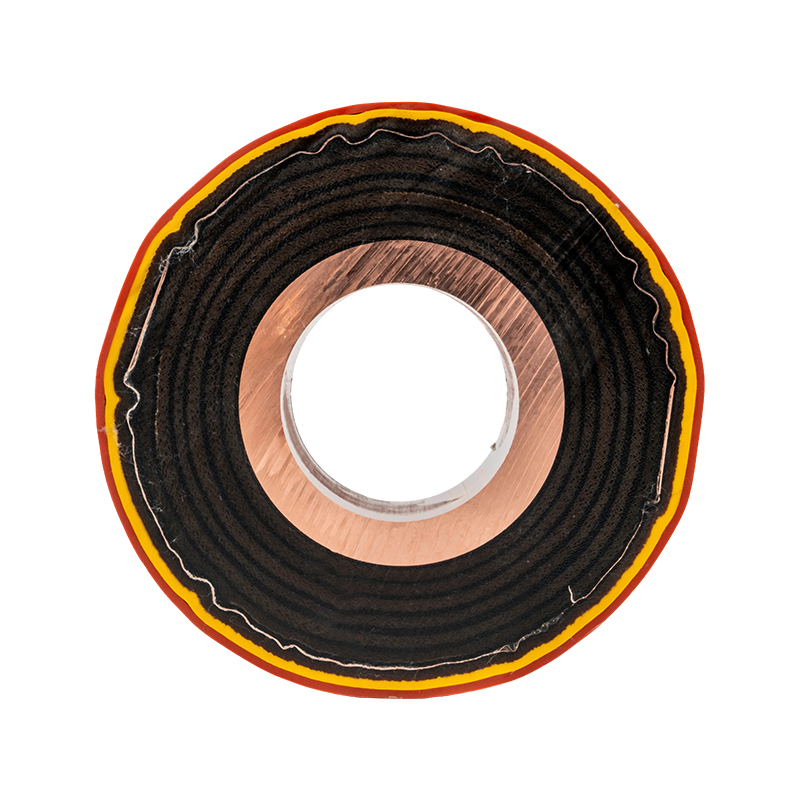

| هيكل المنتج ومتطلباته |
|
يتم تصنيع قضيب التوصيل الأنبوبي المصبوب بالإيبوكسي المفرغ باستخدام آلة خلط وتفريغ هواء أوتوماتيكية مزدوجة السوائل، وذلك من خلال الصب بالضغط والمعالجة بدرجة حرارة عالية لتشكيل المنتج دفعة واحدة. يشكل الموصل، وطبقة الحماية الداخلية، والورق المموج شبه الموصل، وطبقة الحماية الخارجية، وطبقة الحماية المعدنية، والطبقة الواقية الخارجية كلاً متكاملاً غير قابل للفصل. يتميز المنتج بخصائص مثبطة للهب، ومقاومة للشيخوخة، وعمر خدمة يصل إلى 30 عامًا.
يتم تشكيل الوصلة الطرفية لقضيب التوصيل الأنبوبي المصبوب بالإيبوكسي المفرغ كقطعة واحدة متكاملة مع الموصل النحاسي. يتم لحام الحلقة الوسطى بطوق من الفولاذ المقاوم للصدأ مطمور. يكون ارتفاع درجة حرارة الوصلة الطرفية أقل من ارتفاع درجة حرارة جسم الموصل. تتوافق المواد والشكل الهيكلي للوصلة الطرفية مع المواد والشكل الهيكلي لقضيب التوصيل نفسه.
مادة الموصل: يجب اختيار النحاس T2Y وما فوق الدرجة، ومحتوى النحاس في الأنابيب النحاسية النقية هو ≥ 99.90%.
الحد الأقصى لامتداد قضيب ناقل الأنبوب المعلق لصب راتنج الإيبوكسي الفراغي لا يزيد عن sM.
يجب أن تحتوي الحافلة الأنبوبية على طبقة درع معدنية، والدرع المعدني مصنوع من شريط مضفر نحاسي وشريط نحاسي.
يتم لحام سلك التأريض بشكل موثوق بشريط مضفر من النحاس وطبقة حماية معدنية. يجب أن تكون نقاط التأريض متصلة بشكل آمن بنظام التأريض الموجود في الموقع. يجب تحصين نقاط التأريض بتدابير مقاومة للماء والرطوبة. يجب وضع علامات على نقاط التأريض وترقيمها
يجب أن يكون الغطاء الخارجي العازل لشاشة التأريض قادرًا على منع تسرب الرطوبة والرطوبة بشكل موثوق. يمكن استخدام البطانات العازلة للانكماش الحراري، ويتم استخدام ألوان الطور (الأصفر والأخضر والأحمر) في الأماكن الواضحة.
ينبغي تطبيق المعالجة المضادة للصدأ على اللحام المعدني في بناء الموقع. جميع البراغي والصواميل المستخدمة مصنوعة من مواد مجلفنة بالغمس الساخن.
يتكون الاتصال بين المفصل الطرفي لحافلة الأنابيب المصبوبة براتنج الإيبوكسي الفراغي والمعدات من اتصال ناعم واتصال تثبيت الترباس.
متطلبات سطح اللفة لنهاية الموصل: يجب أن تكون نهاية الأنبوب النحاسي مستديرة، ويجب طلاء سطح التوصيل لنهاية الأنبوب النحاسي بالفضة أو القصدير لضمان مقاومة منخفضة للتلامس ووظيفة مضادة للتآكل. |
 |
 |
| حلول تطبيقية نموذجية لقضبان التوصيل الأنبوبية المعزولة |

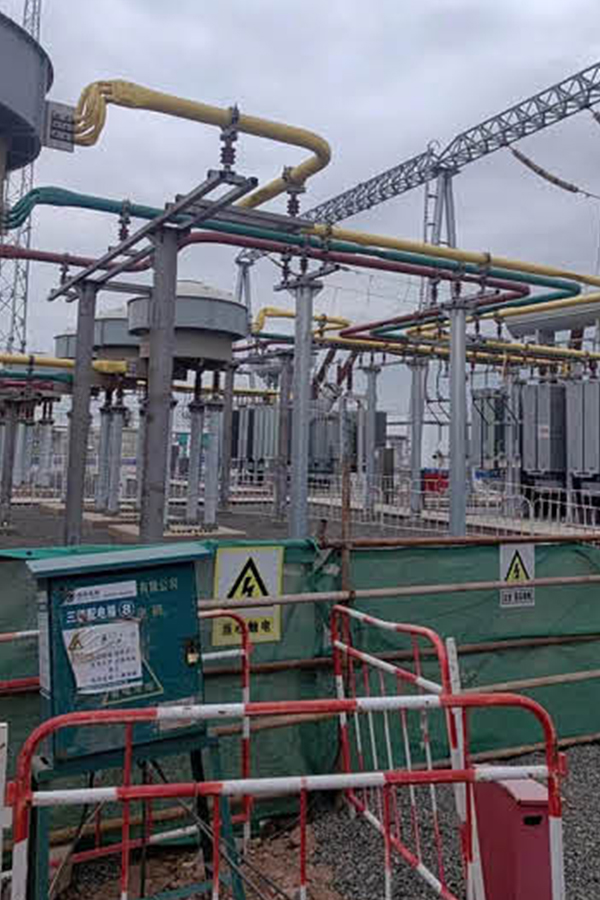

الطريقة الأولى: توصيل المحول الرئيسي بغرفة التحكم

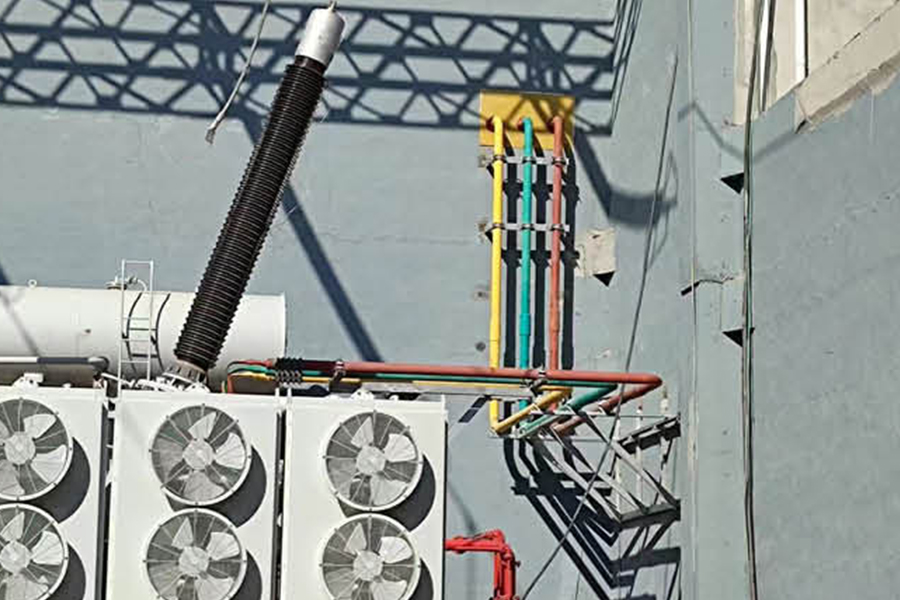

هذا هو الأسلوب الأكثر شيوعًا لتطبيق قضبان التوصيل الأنبوبية. يتم توصيل قضيب التوصيل مباشرة من أطراف الجهد المنخفض للمحول الرئيسي إلى أطراف لوحة المفاتيح (لوحة التوزيع) في غرفة التحكم. المزايا الرئيسية: مناسب للتيارات الكبيرة. التوصيلات واضحة وجميلة، ويمكن أن تكون معزولة بالكامل أو نصف معزولة.
|
 |

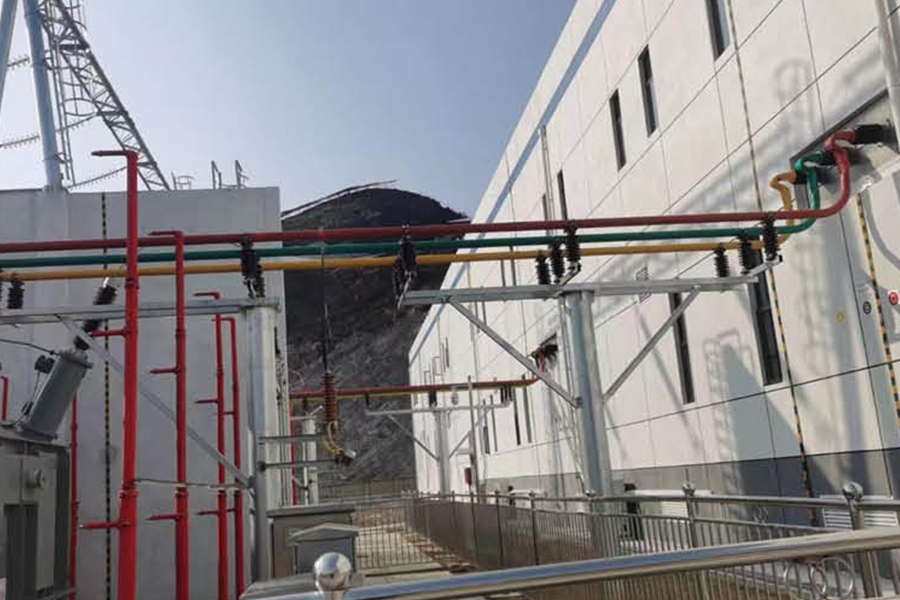

الطريقة الثانية: يتم توجيه قضيب التوصيل عبر خندق الكابل أو طابق الكابل

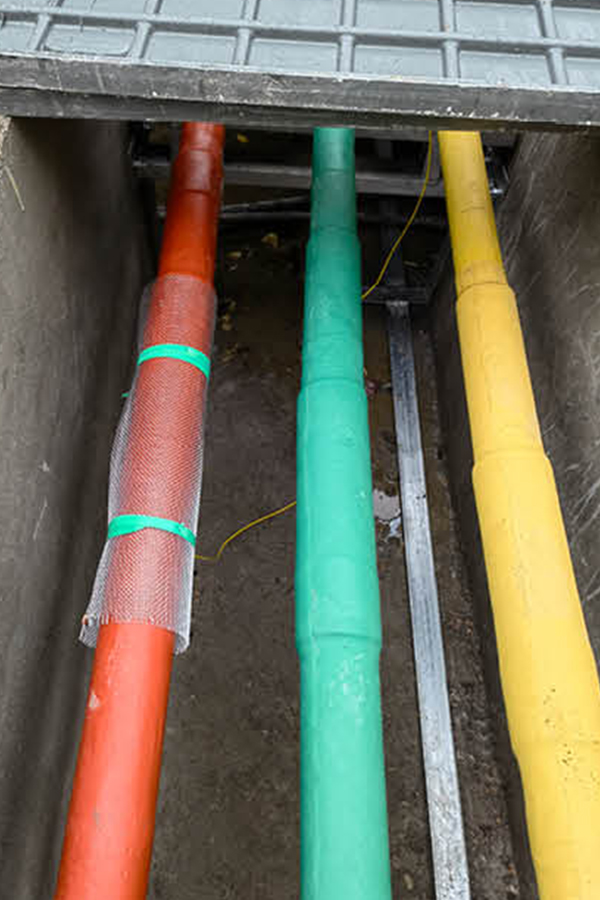

الشكل أدناه هو طريقة شائعة أخرى لتطبيق قضبان التوصيل الأنبوبية. يمكن توصيل قضبان التوصيل بخزائن التبديل من خلال خنادق الكابلات تحت الأرض
أو طوابق الكابلات، ويمكن استخدامها أيضًا للتوصيل بين خزائن المفاتيح. قضيب التوصيل هذا معزول بالكامل ومناسب بشكل خاص للمواقف
حيث يكون التوصيل صعبًا. |
 |
الطريقة 3: يتم توجيه قضبان التوصيل الأنبوبية عبر خنادق الكابلات أو الميزانين الكابلي
هذه الطريقة هي طريقة التوصيل العلوي للكابلات في لوحة التوزيع. يمكن أيضًا التوصيل عبر طابق الكابلات الوسيط أو بطريقة التوصيل السفلي للكابلات. يمكن للمستخدمين الاختيار وفقًا للوضع الفعلي. نوع قضيب التوصيل معزول بالكامل.
|
 |
الطريقة الرابعة: نظام مراقبة CNC للحافلة الأنبوبية
تقوم شركتنا بتطويره بنفسها وتنفذ مراقبة ذكية بدون طيار للبيانات الفنية المتعددة لحافلة الأنفاق. |
 |

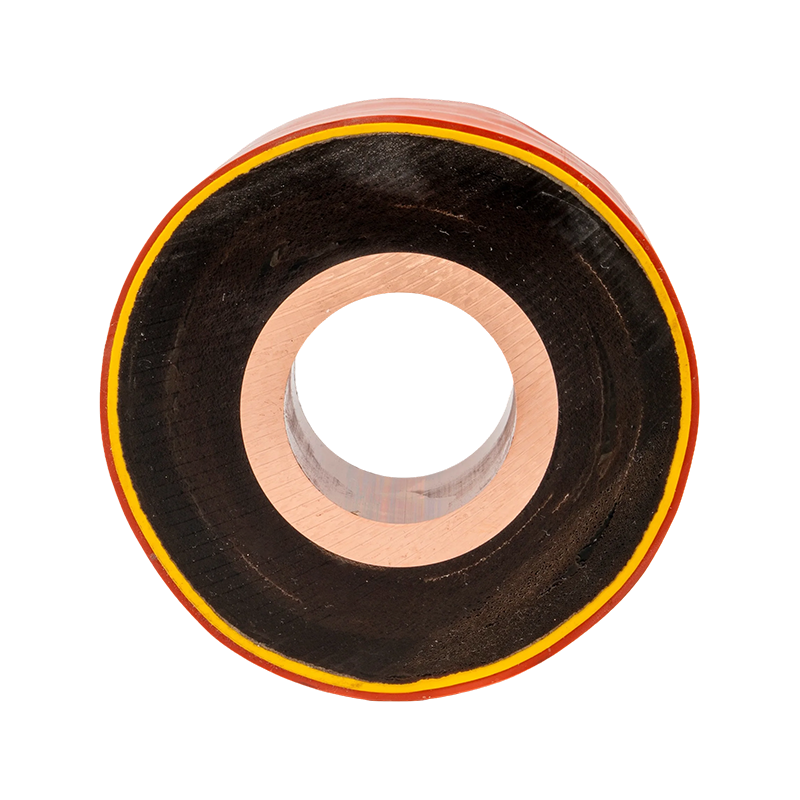

| قضيب توصيل أنبوبي معزول |
 |
الظروف البيئية التشغيلية
الارتفاع: ≤4000 متر
ظروف درجة الحرارة: الحد الأدنى لدرجة حرارة الهواء المحيط: 45° درجة مئوية؛ الحد الأقصى لدرجة حرارة الهواء المحيط: 60° درجة مئوية؛ الحد الأقصى لتغير درجة الحرارة اليومية: 35 كلفن
شدة الإشعاع الشمسي: 1000 واط/م²
ظروف سرعة الرياح: السرعة القصوى للرياح: 40 متر/ثانية
ظروف الرطوبة: متوسط الرطوبة النسبية اليومية: ≤95%؛ متوسط الرطوبة النسبية الشهرية: ≤90%
حالة الغطاء الجليدي: لا يتجاوز سمك الجليد 20 ملم
ظروف الزلازل: شدة الزلازل: 8 درجات؛ التسارع الأفقي للأرض: 0.20g ؛ التسارع العمودي للأرض: 0.015g؛ التردد: 20 هرتز؛ مدة تحمل الموجة الجيبية: 3 دورات
عامل الأمان: أكبر من 1.67
