كيفية اختيار شريط الناقل الأنبوبي المناسب من سبائك الألومنيوم؟

كيفية اختيار قضيب الناقل الأنبوبي المناسب من سبائك الألومنيوم

الجواب الأكثر مباشرة: حدد الخاص بك سبائك الألومنيوم أنبوبي شريط الحافلة استنادًا إلى أربع معلمات أساسية - درجة السبائك، والقطر الخارجي وسمك الجدار، وتقييم تيار قضيب التوصيل الأنبوبي المصنوع من الألومنيوم، والظروف البيئية لموقع التثبيت الخاص بك. إن الحصول على هذه العناصر الأربعة بشكل صحيح يزيل الأسباب الأكثر شيوعًا للفشل المبكر، والحمل الحراري الزائد، والانهيار الميكانيكي في هياكل المحطات الفرعية وناقلات الحركة الخارجية. يتناول هذا الدليل كل عامل ببيانات محددة ومقارنات صناعية وإرشادات عملية لمساعدة المهندسين وفرق المشتريات ومديري المشاريع على اتخاذ قرارات مستنيرة.

لماذا تعد قضبان الحافلات الأنبوبية المصنوعة من الألومنيوم الخيار المفضل للتركيبات ذات الجهد العالي

لقد حلت قضبان التوصيل الأنبوبية المصنوعة من سبائك الألومنيوم إلى حد كبير محل تنسيقات الموصلات الصلبة والمسطحة في ساحات المفاتيح الخارجية والمحطات الفرعية وهياكل النقل ذات الجهد المتوسط والعالي. الأسباب مدعومة جيدًا بالبيانات الهندسية.

يستخدم الشكل الأنبوبي المجوف المواد بشكل أكثر كفاءة من شريط صلب ذو مقطع عرضي مكافئ. للحصول على سعة حمل تيار معينة، يمكن للموصل الأنبوبي تحقيق نفس أداء تأثير الجلد باستخدام كتلة مادية أقل بنسبة 30-40% مقارنة بقضيب صلب. وهذا يترجم مباشرة إلى انخفاض الحمل الهيكلي على العوازل الداعمة والأعمال الفولاذية العملاقة - وهي ميزة كبيرة في ترتيبات حافلات المحطات الفرعية طويلة المدى حيث تمتد 8 إلى 15 مترا بين الدعامات نموذجية.

توفر سبائك الألومنيوم أيضًا نسبة قوة إلى وزن لا يمكن للفولاذ والنحاس مطابقتها بمستويات تكلفة مماثلة. بالنسبة للتطبيقات الخارجية المعرضة للرياح، وتحميل الجليد، والأحداث الزلزالية، فإن هذا الأداء الميكانيكي ليس مجرد وسيلة راحة - بل هو أحد متطلبات السلامة الهيكلية. يوفر المقطع العرضي الأنبوبي معامل مقطع عالي ولحظة قصور ذاتي لكل وحدة وزن، مما يتيح فترات أطول دون ترهل مفرط أو إجهاد ناتج عن الاهتزاز عند نقاط ربط المشبك.

مقاومة التآكل هي ميزة عملية أخرى. توفر طبقة الأكسيد الطبيعي الموجودة على أسطح سبائك الألومنيوم حماية كافية في معظم البيئات الجوية. في البيئات الساحلية أو الصناعية الثقيلة، يمكن تحديد الأنودة أو المعالجات السطحية الخاصة لإطالة عمر الخدمة إلى ما بعد ذلك 30 سنة مع الصيانة الروتينية.

فهم درجات سبائك الألومنيوم المستخدمة في قضبان الحافلات الأنبوبية

لا تؤدي جميع سبائك الألومنيوم أداءً متساويًا في تطبيقات قضبان التوصيل. يؤثر اختيار درجة السبائك على التوصيل الكهربائي وقوة الشد وقابلية اللحام ومقاومة التآكل الناتج عن الإجهاد. سلاسل السبائك الثلاثة الأكثر شيوعًا لتطبيقات قضبان الناقل الأنبوبية المصنوعة من سبائك الألومنيوم هي 1xxx، 6xxx، وسلسلة 5xxx الأقل شيوعًا.

1350 سبيكة (Al 99.5% - سلسلة 1xxx)

السبائك 1350-H14 أو H19 هي الدرجة القياسية للموصل الكهربائي. أنه يحتوي على الحد الأدنى من 99.5% ألومنيوم ويحقق الموصلية الكهربائية تقريبا 61% إاكس (المعيار الدولي للنحاس الملدن). قوة الشد معتدلة – عادة 95-130 ميجا باسكال اعتمادًا على الحالة المزاجية - مما يحد من استخدامه على مسافات أقصر أو تطبيقات تكون فيها الأحمال الهيكلية متواضعة. ميزتها الأساسية هي أقصى قدر من التوصيل لكل وحدة مقطع عرضي، مما يجعلها السبيكة المفضلة عندما يكون تقليل خسائر المقاومة هو هدف التصميم الأسمى.

سبائك 6061 و6063 (سلسلة Al-Mg-Si — 6xxx)

تمثل سبائك سلسلة 6xxx المجموعة الأكثر استخدامًا على نطاق واسع لتطبيقات قضبان النقل الهيكلية. سبيكة 6061-T6 يوفر قوة الشد 260-310 ميجا باسكال وقوة الخضوع تقريبا 240-276 ميجا باسكال ، مع الحفاظ على التوصيل الكهربائي حولها 43% إياكس . سبيكة 6063-T6 يوفر قوة أقل قليلاً (قوة الشد ~ 205-240 ميجا باسكال) ولكن موصلية أعلى (~ 53٪ IACS) وقابلية بثق ممتازة، مما يجعله الخيار المفضل للتشكيلات الأنبوبية المعقدة.

في معظم مشاريع شريط حافلات المحطات الفرعية، يحقق 6063-T6 التوازن الأكثر عملية بين الأداء الكهربائي وقدرة الحمل الميكانيكية. كما أنه يعرض أيضًا قابلية لحام جيدة باستخدام عمليات MIG أو TIG، وهو أمر بالغ الأهمية للمفاصل الميدانية وحلقات التمدد.

6101 سبيكة (Al-Mg-Si — هيكلية الموصلية العالية)

تم تطوير السبائك 6101-T61 أو T64 خصيصًا لتطبيقات موصلات الحافلات الكهربائية حيث تتطلب كلاً من القوة الميكانيكية والموصلية التي تزيد عن 55% من IACS. يحقق 55-57% IACS مع قوة الشد تقريبا 220-260 ميجا باسكال . يتم تحديد هذه السبيكة بشكل متكرر لأنظمة حافلات المولدات عالية التيار وهياكل حافلات المحطات الفرعية ذات السعة الكبيرة حيث لا يمكن المساس بشكل كبير بالتوصيل أو الأداء الهيكلي.

التصنيف الحالي لقضيب التوصيل الأنبوبي من الألومنيوم: كيفية تحديد الحجم بشكل صحيح

يتم تحديد تصنيف تيار قضيب التوصيل الأنبوبي المصنوع من الألومنيوم من خلال قدرة الموصل على تبديد الحرارة الناتجة عن فقد المقاومة (I²R) دون تجاوز الحد الأقصى المسموح به لدرجة حرارة الموصل - عادةً 90 درجة مئوية لقضبان الحافلات المصنوعة من الألومنيوم ذات التصنيف المستمر وفقًا لمعايير IEC 62271 وANSI/IEEE.

يعتمد التصنيف الحالي على المتغيرات التالية:

• القطر الخارجي (OD) وسمك الجدار - يحددان معًا مساحة المقطع العرضي ومساحة السطح لتبديد الحرارة
• الموصلية سبيكة في٪ IACS
• درجة الحرارة المحيطة (المرجع القياسي: 40 درجة مئوية لـ IEC، و25 درجة مئوية لـ IEEE )
• الإشعاع الشمسي (مهم لقضبان الحافلات الأفقية الخارجية)
• سرعة الرياح (تزيد من التبريد الحراري؛ يُفترض عادةً أنها عند 0.6 م/ث إلى 1.0 م/ث للتقييمات الخارجية المحافظة)
• اتجاه الموصل (الأفقي مقابل الرأسي يؤثر على الحمل الحراري الطبيعي)

كمرجع عملي، يوفر الجدول أدناه التصنيفات الحالية الإرشادية لقضبان الحافلات الأنبوبية المصنوعة من الألومنيوم 6063-T6 عند درجة حرارة محيطة تبلغ 40 درجة مئوية، في الهواء الساكن (المحافظ)، مع درجة حرارة قصوى للموصل تبلغ 90 درجة مئوية:

هذه القيم إرشادية. قم دائمًا بإجراء حساب التصنيف الحراري الخاص بالموقع باستخدام بيانات درجة الحرارة المحيطة الفعلية ومعامل امتصاص الطاقة الشمسية والانبعاثية وسرعة الرياح لموقع المشروع. في المواقع المرتفعة التي تزيد عن 2000 متر، تنخفض كثافة الهواء ويقل التبريد بالحمل الحراري، مما يتطلب تخفيضًا إضافيًا للجهد عادةً 5-10% لكل 1000 متر فوق ارتفاع 1000 متر .

إن مقاومة تيار الدائرة القصيرة لا تقل أهمية. لمحطة فرعية 110 كيلو فولت مع مستوى خطأ في النظام يبلغ 40 كيلو أمبير لمدة ثانية واحدة ، يجب حساب المقطع العرضي للموصل المطلوب بناءً على التسخين الأديباتي لضمان عدم تجاوز درجة الحرارة حد الصمود القصير للسبائك (عادةً 200 درجة مئوية لـ 6063-T6 ). باستخدام الصيغة الأديباتية: أ = أنا × √t / ك ، حيث تبلغ قيمة K للألمنيوم حوالي 87 A · s ^ 0.5 / mm²، ويتطلب خطأ 40 kA / 1 s حدًا أدنى للمقطع العرضي يبلغ تقريبًا 460 ملم² - يقع ضمن نطاق الملامح الأنبوبية القياسية ولكنه معلمة يجب التحقق منها بشكل صريح.

اختيار الأبعاد: القطر الخارجي، وسمك الجدار، وتصميم الامتداد

يتضمن اختيار القطر الخارجي الصحيح وسمك الجدار الموازنة بين ثلاثة متطلبات متنافسة: القدرة على حمل التيار، والقوة الميكانيكية تحت التحميل الممتد، وإدارة تفريغ الهالة عند الفولتية العالية.

الاعتبارات الحالية وتأثير الجلد

عند ترددات الطاقة (50 أو 60 هرتز)، يميل التيار المتردد إلى التدفق بشكل تفضيلي بالقرب من السطح الخارجي للموصل - وهو تأثير الجلد. عمق الجلد للألمنيوم عند 50 هرتز تقريبًا 11 ملم . وهذا يعني أنه بالنسبة للأنبوب الذي يزيد سمك جداره عن 11 مم تقريبًا، فإن الجزء الداخلي من الجدار يساهم بشكل أقل في توصيل التيار مقارنة بالمنطقة الخارجية. بالنسبة لمعظم أقطار قضبان الناقل العملية (OD 50–200 مم) بسماكة جدار تبلغ 5–15 مم، يكون تأثير تأثير الجلد معتدلاً ولكن يجب أن يؤخذ في الاعتبار في حسابات المقاومة، خاصة عند الترددات الأعلى أو ذات المحتوى التوافقي الكبير.

من الناحية العملية، هذا يعني أن زيادة القطر الخارجي (بدلاً من سمك الجدار) هي الطريقة الأكثر فعالية لزيادة سعة التيار عندما يتجاوز سمك الجدار حوالي 8-10 ملم. يزيد القطر الأكبر أيضًا من مساحة السطح المتاحة لتبديد الحرارة بالحمل الحراري.

تحميل النطاق الميكانيكي

يجب أن يدعم قضيب الناقل وزنه الذاتي، وحمل الرياح، وفي بعض المناطق، تحميل تراكم الجليد، عبر مدى التصميم دون تجاوز حدود الضغط أو الانحراف المسموح بها. إن فحص التصميم الحاسم هو الحد الأقصى لضغط الانحناء عند منتصف المدى أو عند نقاط ربط المشبك.

بالنسبة للامتداد الأفقي المدعوم ببساطة، فإن الحد الأقصى لعزم الانحناء M = wL²/8، حيث w هو الحمولة الموزعة لكل وحدة طول (N/m) وL هو طول الامتداد. إجهاد الانحناء الناتج σ = M × (OD/2) / I، حيث I هي العزم الثاني لمساحة المقطع العرضي للأنبوب. بالنسبة إلى 6063-T6 بقوة إنتاجية تبلغ تقريبًا 170 ميجا باسكال ، عادةً ما يتم تعيين الضغط المسموح به للتصميم على 50-65% من العائد ، مما يعطي المسموح به حوالي 85-110 ميجا باسكال .

على سبيل المثال، أنبوب جداري 6063-T6 بقطر 100 مم OD × 8 مم على مسافة 10 أمتار مع حمل رياح موزع يبلغ 300 نيوتن/م ووزن ذاتي يبلغ تقريبًا 19.2 نيوتن/م سوف تواجه حمولة موزعة مجمعة تبلغ حوالي 320 نيوتن / م. يتم حساب إجهاد الانحناء متوسط المدى الناتج تقريبًا 62 ميجا باسكال - بشكل مريح ضمن النطاق المسموح به، مما يؤكد أن الامتداد مقبول من الناحية الهيكلية.

تفريغ كورونا والحد الأدنى لقطر الموصل

عند الفولتية التي تزيد عن 66 كيلو فولت تقريبًا، يصبح تدرج المجال الكهربائي على سطح الموصل عائقًا للتصميم. يحدث تفريغ الإكليل عندما يتجاوز المجال الكهربائي السطحي تقريبًا 1500 كيلو فولت/م (الذروة) في الهواء عند مستوى سطح البحر. تؤدي زيادة القطر الخارجي للموصل إلى تقليل تدرج مجال السطح وزيادة جهد بداية الإكليل.

بالنسبة لنظام 220 كيلو فولت مع جهد طور إلى الأرض يبلغ حوالي 127 كيلو فولت (RMS)، يكون الحد الأدنى للموصل OD حوالي 80-100 ملم مطلوب عادة للحفاظ على أداء كورونا ضمن الحدود المقبولة. عند 500 كيلو فولت، قيم OD تبلغ 120-180 ملم هي نموذجية. هذا هو السبب في أن القطر الخارجي لقضبان الحافلات ذات الجهد العالي غالبًا ما يكون مدفوعًا بمتطلبات الهالة بدلاً من التصنيف الحالي وحده.

خيارات المعالجة السطحية والحماية من التآكل

تؤثر الحالة السطحية لقضيب الناقل الأنبوبي المصنوع من سبائك الألومنيوم على كل من مقاومته للتآكل على المدى الطويل والأداء الكهربائي للوصلات المثبتة بمسامير أو مثبتة. يساعد فهم خيارات العلاج المتاحة في مطابقة المواصفات لبيئة التثبيت.

تشطيب المطحنة (كما هو مقذوف)

يتم تزويد معظم قضبان التوصيل الأنبوبية المصنوعة من الألومنيوم بطبقة نهائية مطحونة - السطح الطبيعي المبثوق بطبقة رقيقة من الأكسيد الأصلي. وهذا مناسب للبيئات الداخلية وغير الصناعية ذات الرطوبة المعتدلة. يجب تنظيف السطح وتطبيق مركب وصلة التلامس على جميع الوصلات المثبتة بمسامير لمنع التآكل الجلفاني وتقليل مقاومة التلامس.

أنودة

تنتج الأنودة الصلبة طبقة أكسيد من 25-100 ميكرومتر السُمك، مما يحسن بشكل كبير مقاومة التآكل والتآكل والهجوم الجوي. إنها المعالجة السطحية المفضلة للبيئات الساحلية (فئات التآكل البحري C4-C5 وفقًا لمعيار ISO 9223) وللتركيبات في أجواء المصانع الكيميائية. لاحظ أن الأسطح المؤكسدة في مناطق التلامس يجب أن تكون متآكلة أو مقنعة قبل أنودة للحفاظ على مقاومة اتصال منخفضة عند المفاصل.

طلاء القصدير أو الفضة في مناطق الاتصال

في مناطق الاتصال المفصلية المُثبتة بمسامير، يتم طلاء القصدير (عادةً 10-25 ميكرومتر ) أو طلاء الفضة ( 5-15 ميكرومتر ) يتم تحديده بشكل متكرر لمنع تراكم أكسيد الألومنيوم وضمان الاتصال الكهربائي المستقر منخفض المقاومة طوال فترة الخدمة. يوفر الطلاء الفضي مقاومة اتصال أقل وأكثر استقرارًا ولكن بتكلفة أعلى؛ يستخدم طلاء القصدير على نطاق واسع كبديل عملي ومتوازن من حيث التكلفة.

طلاءات الطلاء

في بعض المشاريع الصناعية، يتم طلاء جسم شريط الناقل الأنبوبي (باستثناء مناطق الاتصال) بمادة إيبوكسي أولية بالإضافة إلى نظام طبقة علوية من البولي يوريثين. يعد هذا أمرًا شائعًا في التطبيقات البتروكيماوية أو البحرية حيث من المتوقع وجود بيئة من فئة التآكل C5-M. سمك الطلاء عادة 80-120 ميكرومتر DFT (سمك الفيلم الجاف) لكل طبقة لنظام ثنائي الطبقة.

التمدد الحراري وتصميم التوصيل المرن

الألومنيوم لديه معامل التمدد الحراري تقريبا 23 × 10⁻⁶ / درجة مئوية - حوالي 40% أعلى من الفولاذ. على شريط ناقل يبلغ طوله 15 مترًا، ينتج عن تغير درجة الحرارة بمقدار 60 درجة مئوية (من أدنى مستوى في الشتاء إلى ارتفاع الحمل الكامل في الصيف) تمددًا خطيًا يبلغ تقريبًا 20.7 ملم . إذا لم يتم استيعاب هذا التمدد بواسطة وصلات التمدد المرنة أو حوامل المشبك المنزلقة، فإن ضغط الضغط الناتج يمكن أن يسبب التواء أو تلف المشبك أو فشل العازل.

تتمثل الممارسة القياسية في تركيب وصلة تمدد مرنة — عادةً ما تكون عبارة عن موصل مرن من الألومنيوم المصقول أو وصلة تمدد من النوع المنفاخ — على فترات لا تتجاوز 30-40 مترا على خطوط الحافلات الطويلة والمستقيمة، وفي كل نقطة تنتقل فيها الحافلة إلى الاتجاه أو تتصل بمحطات المعدات. يتم أيضًا استخدام حلقات التمدد المكونة من أقسام الأنابيب المنحنية حيثما تسمح المساحة بذلك، مما يوفر قدرة الحركة المحورية المطلوبة مع الحفاظ على استمرارية الموصل.

عند التوصيلات الطرفية للمعدات - مثل البطانات المحولة، أو أطراف قاطع الدائرة، أو لوحات المفاتيح المنفصلة - يجب دائمًا استخدام موصل مرن لفصل الحركات الحرارية لقضيب الناقل عن القوى الطرفية للمعدات. تحدد معظم الشركات المصنعة للمحولات والمفاتيح الكهربائية الحد الأقصى المسموح به من القوة الطرفية، عادةً في نطاق 300-800 نيوتن قوة شعاعية ، والتي يمكن أن يتجاوزها بسهولة اتصال شريط الناقل الصلب أثناء التدوير الحراري.

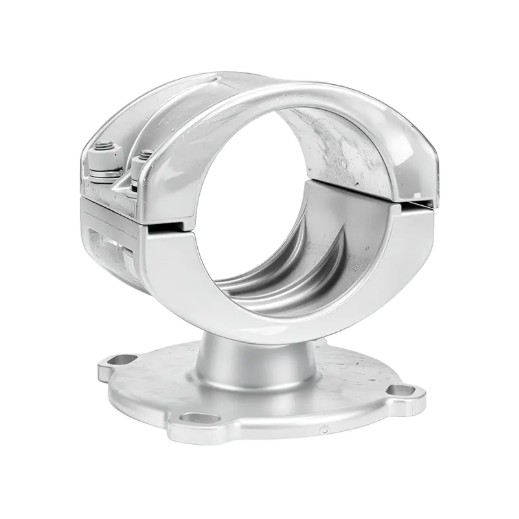

المشبك ودعم اختيار الأجهزة

يعتمد أداء نظام قضبان الناقل الأنبوبي المصنوع من سبائك الألومنيوم على الجودة والاختيار الصحيح للأجهزة الداعمة بقدر ما يعتمد على الموصل نفسه. يعد التصميم السيئ للمشبك أحد الأسباب الرئيسية لفشل إجهاد الاهتزاز عند نقاط الدعم.

المشابك الثابتة مقابل المنزلقة

تقوم المشابك الثابتة بتثبيت شريط الناقل بشكل صارم عند نقطة واحدة أو أكثر على الامتداد - عادةً عند نقطة منتصف المدى الطويل - بينما تسمح المشابك المنزلقة أو التوسعية في جميع نقاط الدعم الأخرى للموصل بالتحرك محوريًا. يستخدم الترتيب النموذجي لمسار حافلة بطول 30 مترًا مشبكًا ثابتًا واحدًا في المركز ومشابك منزلقة عند كل طرف وعند أي دعامات وسيطة. يتحكم هذا الترتيب في حركة التمدد الحراري بشكل متناظر ويمنع الالتواء.

توافق مادة المشبك

يجب أن يتم تصنيع أجسام المشبك التي تكون على اتصال مباشر بقضبان ناقلة الألومنيوم من سبائك الألومنيوم (يفضل نفس سلسلة السبائك) أو من الحديد الزهر المطلي بشكل مناسب لتجنب التآكل الجلفاني ثنائي المعدن. يوصى باستخدام مثبتات من الفولاذ المقاوم للصدأ مع غسالات عازلة أو مركب مضاد للغلفانية حيث تتصل الأجهزة الحديدية بالألمنيوم.

مخمدات الاهتزاز

الاهتزازات الإيولية - الاهتزاز الرنان الناجم عن الرياح الثابتة بسرعات منخفضة 1-7 م/ث - يمكن أن يسبب تشققات التعب عند نقاط ربط المشبك بعد ذلك دورات تحميل من 10⁷ إلى 10⁹ . لشريط الحافلة يمتد يتجاوز 8 متر في الأماكن الخارجية المكشوفة، يجب تحديد مخمدات الاهتزاز من نوع ستوكبريدج أو الأكمام المثبطة المرنة. يتم تثبيت هذه عادة داخل 0.5 إلى 1.0 متر من كل المشبك الدعم.

المعايير ومتطلبات الاختبار لقضبان الحافلات الأنبوبية المصنوعة من الألومنيوم

يضمن الامتثال للمعايير المعترف بها أن قضيب الناقل الأنبوبي المصنوع من سبائك الألومنيوم الذي تحدده قد تم إنتاجه واختباره وفقًا لحدود الجودة المحددة. المعايير التالية هي الأكثر صلة:

• إيك 60105 - الألمنيوم وسبائكه: منتجات مشغولة للأغراض الكهربائية. يغطي التركيب الكيميائي، والخواص الميكانيكية، ومتطلبات الموصلية للسبائك من سلسلة 1350 و6xxx المستخدمة في موصلات شريط الناقل.
• أستم B241 / B241M - المواصفات القياسية للأنابيب غير الملحومة المصنوعة من الألومنيوم وسبائك الألومنيوم والأنابيب المبثوقة غير الملحومة. تمت الإشارة إليه على نطاق واسع فيما يتعلق بتفاوتات الأبعاد، وخصائص الشد، وتكوين السبائك للمنتجات الأنبوبية 6061 و6063.
• إن 755-2 / إن 754-2 — المعايير الأوروبية للأنابيب الدائرية والأنابيب المسحوبة من سبائك الألومنيوم المبثوقة، والتي تحدد الخواص الميكانيكية للسبائك 6063 و6061 في درجات حرارة مختلفة.
• جيجابايت/ت 5585.2 — المعيار الوطني الصيني لقضبان الألومنيوم وسبائك الألومنيوم للأغراض الكهربائية. ذات صلة بالمشاريع في الصين وبالمنتجات التي يتم الحصول عليها من الموردين الصينيين لقضبان الحافلات الأنبوبية المصنوعة من الألومنيوم.
• إيك 62271-1 - المواصفات العامة لمجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد العالي. يحكم ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة، ومتطلبات أداء العزل الكهربائي لأنظمة قضبان الناقل داخل مجموعات المفاتيح الكهربائية.
• جمعية مهندسي الكهرباء والإلكترونيات (IEEE) رقم 605 - دليل IEEE لتصميم الحافلات في المحطات الفرعية المعزولة بالهواء. يوفر منهجية شاملة للتصنيف الحالي والتصميم الميكانيكي وحسابات قوة الدائرة القصيرة لتركيبات قضبان الحافلات الخارجية.

عند طلب عروض أسعار من أحد موردي قضبان النقل الأنبوبية المصنوعة من الألومنيوم، حدد المعيار الذي يحكم خصائص المواد، وتفاوتات الأبعاد، وشهادة الاختبار. اطلب شهادات اختبار المطاحن (MTCs) التي تؤكد التركيب الكيميائي والخصائص الميكانيكية لمجموعة الإنتاج المحددة، وليس بيانات الكتالوج العامة.

ما الذي يجب تقييمه عند اختيار مورد قضبان الحافلات الأنبوبية المصنوعة من الألومنيوم

تتضمن قرارات الشراء الخاصة بأنظمة قضبان التوصيل الأنبوبية المصنوعة من سبائك الألومنيوم أكثر من مجرد مقارنة مواصفات الكتالوج. يعمل المورد ذو الكفاءة الفنية والمضمونة الجودة على تقليل مخاطر المشروع خلال مراحل التصميم والتصنيع والتسليم والتركيب.

القدرة على البثق والتصنيع

يجب أن يعمل مورد قضيب الناقل الأنبوبي المصنوع من الألومنيوم أو أن يكون لديه إمكانية الوصول المباشر إلى مكابس البثق القادرة على إنتاج نطاق OD المطلوب - عادةً 40 ملم إلى 300 ملم OD لتطبيقات المحطات الفرعية. تأكد من أن المورد يمكنه الاحتفاظ بتفاوتات الأبعاد المحددة في التصميم الخاص بك: عادةً ±0.5% على التطوير التنظيمي و ±5% على سمك الجدار للتفاوتات القياسية EN أو ASTM، أو التفاوتات الأكثر صرامة لتطبيقات المفاتيح الكهربائية الدقيقة.

معالجة القيمة المضافة

تتطلب العديد من مشاريع المحطات الفرعية قضبان ناقلة تصل إلى الطول المقطوع مسبقًا، مع فتحات مسامير مثقوبة أو مثقوبة، ووجوه نهائية مُشكَّلة آليًا، ومناطق اتصال مطلية. تأكد مما إذا كان المورد يقدم هذه الخدمات ذات القيمة المضافة داخليًا أو يتعاقد عليها من الباطن، حيث يضيف التعاقد من الباطن مهلة زمنية وفجوات محتملة في مراقبة الجودة. تعد القدرة على التصنيع والحفر والطلاء باستخدام الحاسب الآلي داخليًا بمثابة تمييز مفيد.

إمكانية تتبع المواد

تعد إمكانية التتبع الكامل للمواد - بدءًا من رقم ذوبان البليت وحتى تشغيل البثق والمعالجة الحرارية والفحص النهائي - أحد متطلبات مشاريع المرافق وتوليد الطاقة. يجب أن يكون المورد قادرًا على توفير رقم الحرارة، وشهادة السبائك، وتعيين درجة الحرارة، ونتائج الاختبار الميكانيكي التي يمكن إرجاعها إلى المنتج المحدد الذي يتم شحنه. وهذا مهم بشكل خاص للمشاريع الخاضعة لفحص طرف ثالث أو مراجعة مهندس المالك.

إدارة الجودة وإصدار شهادات الطرف الثالث

تعد شهادة ISO 9001 بمثابة توقع أساسي لمورد قضبان الحافلات الأنبوبية المصنوعة من الألومنيوم ذي المصداقية. بالنسبة للمشاريع النووية أو البحرية أو الدفاعية المجاورة، قد يتم تطبيق متطلبات نظام جودة إضافية (على سبيل المثال، ISO 3834 لجودة اللحام، NADCAP لمعالجة الأسطح). اطلب أدلة على عمليات تدقيق الجهات الخارجية واطلب مراجع العملاء من مشاريع فرعية أو نقل مماثلة.

المهلة الزمنية والتعبئة والتغليف

تتوفر عادةً ملفات تعريف المخزون القياسية (OD 50-150 مم في 6063-T6) مع فترات زمنية تبلغ 2-6 أسابيع من الموردين المساهمين. قد تتطلب أقطار مخصصة أو درجات سبائك أو مكونات معالجة بشكل كبير 8-16 أسابيع من وضع الطلب. تأكد من متطلبات تغليف الصادرات - تتطلب قضبان الحافلات التي يزيد طولها عن 6 أمتار صناديق خشبية مخصصة أو ركائز فولاذية لمنع تلف النقل، كما أن خبرة المورد في وثائق الشحن الدولي تستحق التحقق منها بالنسبة للمشاريع عبر الحدود.

أفضل ممارسات التثبيت لضمان الموثوقية على المدى الطويل

حتى قضيب الناقل الأنبوبي المصنوع من سبائك الألومنيوم المحدد بشكل صحيح يمكن أن يكون أداؤه ضعيفًا أو يفشل قبل الأوان إذا كانت ممارسات التثبيت غير كافية. تلخص النقاط التالية متطلبات التثبيت الأكثر أهمية.

• التحضير المشترك: على جميع الأسطح الملامسة المثبتة بمسامير، قم بتنظيف الألومنيوم حتى يصبح معدنيًا لامعًا باستخدام فرشاة سلكية من الفولاذ المقاوم للصدأ قبل التجميع مباشرة. ضع مركب مفصل موصل (يحتوي على جزيئات الزنك أو ما شابه) على كلا سطحي التزاوج قبل التثبيت. لا تترك الأسطح المنظفة مكشوفة لأكثر من 30 دقيقة تقريبًا قبل إكمال المفصل.
• عزم الدوران الترباس: استخدم غسالات زنبركية Belleville (غسالات زنبركية قرصية) أسفل رؤوس البراغي والصواميل في جميع الوصلات المثبتة بمسامير من الألومنيوم إلى الألومنيوم. يزحف الألومنيوم تحت حمل الضغط المستمر، مما يؤدي إلى انخفاض قوة تثبيت المفاصل الملولبة بمرور الوقت. تعوض غسالات بيلفيل هذا الاسترخاء وتحافظ على ضغط الاتصال المناسب. اتبع جدول عزم الدوران المحدد من قبل الشركة المصنعة للمشبك أو الموصل - عادةً 30-60 نيوتن متر لمسامير M12 في وصلات الألومنيوم إلى الألومنيوم.
• المحاذاة: تأكد من محاذاة أجزاء شريط الناقل بشكل صحيح قبل ربط مشابك الدعم. اختلال جانبي لأكثر من 2-3 ملم في المواضع المشتركة، يتم تقديم تركيزات إجهاد الانحناء التي تقلل من عمر الكلال تحت تأثير الرياح والتحميل الكهرومغناطيسي ذو الدائرة القصيرة.
• المفاصل الملحومة: عند إجراء اللحام الميداني (على سبيل المثال، لحلقات التمدد أو الوصلات على شكل حرف T)، استخدم عملية MIG أو TIG مع سلك الحشو ER4043 أو ER5356 بما يتناسب مع السبيكة الأساسية. بشكل عام، لا تكون المعالجة الحرارية بعد اللحام مطلوبة لوصلات قضبان التوصيل 6063 أو 6061، ولكن المنطقة المتأثرة بالحرارة ستشهد انخفاضًا محليًا في قوة الشد بحوالي 30-40% بالنسبة لمزاج T6 - يجب أخذ ذلك في الاعتبار في التصميم الميكانيكي.
• التفتيش بعد التثبيت: قم بإجراء مسح حراري لجميع الوصلات المثبتة بمسامير تحت الحمل بالداخل 3 أشهر من التكليف لتحديد أي وصلات عالية المقاومة قبل أن تصبح مشكلة في الخدمة. كرر ذلك على فترات لا تزيد عن 3 سنوات لأنظمة شريط التوزيع الحرج.
