كيفية اختيار شريط التوصيل المناسب لأنظمة الجهد المتوسط ​​والمنخفض؟

كيفية اختيار الحق شريط الناقل لأنظمة الجهد المتوسط والمنخفض

الجواب المباشر: اختر شريط الناقل الخاص بك عن طريق التأكد أولاً من فئة الجهد، ثم تحديد الحجم لتصنيف التيار المستمر وتحمل الدائرة القصيرة، واختيار مادة الموصل، وأخيرًا مطابقة العزل والعلبة مع بيئة التثبيت. سواء كنت تقوم بوضع اللمسات النهائية على تصميم شريط توصيل منخفض الجهد للوحة مفاتيح تجارية أو تحديد نظام شريط ناقل متوسط ​​الجهد لمحطة فرعية، فإن هذه الخطوات الأربع تمنع أخطاء المواصفات الأكثر شيوعًا والمكلفة. يغطي هذا الدليل كل نقطة قرار ببيانات محددة وأمثلة عملية.

تصنيف الجهد: نقطة البداية لكل قرار بشأن شريط الناقل

قبل النظر في أي معلمة أخرى، يجب تحديد جهد التشغيل للنظام. يحدد تصنيف الجهد متطلبات العزل، ومسافات الزحف، ومسافات الخلوص، ومعايير التصميم المعمول بها. يؤدي تحديد شريط الناقل دون التأكد من فئة الجهد أولاً إلى تصميمات غير معزولة أو تجميعات ثقيلة ومفرطة في الهندسة بشكل غير ضروري.

يقسم التصنيف المقبول دوليًا بموجب المواصفة IEC 60038 أنظمة الطاقة إلى فئتين رئيسيتين ذات صلة بتصميم قضبان الحافلات:

• الجهد المنخفض (الجهد المنخفض): الأنظمة التي تعمل بجهد 1000 فولت تيار متردد أو أقل (أو 1500 فولت تيار مستمر). تخضع في المقام الأول للمواصفة IEC 61439-1/2 الخاصة بمجموعات المفاتيح الكهربائية. تشمل التطبيقات النموذجية لوحات المفاتيح ومراكز التحكم في المحركات ولوحات التوزيع ووحدات توزيع الطاقة في مراكز البيانات.
• الجهد المتوسط (MV): الأنظمة التي تعمل بين 1 كيلو فولت و36 كيلو فولت تيار متردد. تخضع للمواصفة IEC 62271-1 وIEC 62271-200 للمفاتيح الكهربائية المغلقة بالمعدن. تشمل التطبيقات النموذجية المحطات الفرعية الأولية، وأنظمة تجميع مزارع الرياح والطاقة الشمسية، والمدخلين الرئيسيين للمنشآت الصناعية، ومجموعة مفاتيح تغذية المرافق.

الآثار الهندسية لهذا التصنيف كبيرة. يجب أن يتحمل نظام شريط ناقل الجهد المتوسط بجهد 12 كيلو فولت جهد اختبار نبض البرق الذي يبلغ 75 كيلو فولت BIL (مستوى العزل الأساسي) وفقًا للمواصفة IEC 62271-1، بينما يتم اختبار شريط ناقل الجهد المنخفض 690 فولت عند دفعة 8 كيلو فولت . تبلغ مسافة الزحف المطلوبة لنظام 12 كيلو فولت في بيئة درجة التلوث 3 تقريبًا 300 ملم مرحلة إلى الأرض ، مقارنة فقط 25-32 ملم لمعدات 690 فولت LV. تؤدي هذه الاختلافات إلى تحديد حجم الحاوية واختيار المواد العازلة وتباعد قضبان الناقل - مما يعني أن قرار فئة الجهد يؤثر تقريبًا على كل معلمة تصميم نهائية.

التقييم الحالي المستمر وتحجيم المقطع العرضي

بعد التأكد من فئة الجهد، فإن تصنيف التيار المستمر هو المعلمة الحرجة التالية. يجب أن يحمل شريط الناقل الحد الأقصى لتيار الحمل المستمر دون تجاوز الحد الأقصى المسموح به لدرجة حرارة الموصل - عادةً 90 درجة مئوية لقضبان الحافلات المعزولة و 105 درجة مئوية لقضبان الحافلات النحاسية العارية عند نقاط الاتصال المثبتة بمسامير وفقًا للمواصفة IEC 61439 وIEC 62271-1.

يعتمد التصنيف الحالي على مادة الموصل، ومساحة المقطع العرضي، ومساحة السطح لتبديد الحرارة، ودرجة الحرارة المحيطة، وتهوية العلبة، واتجاه التثبيت. درجة الحرارة المحيطة المرجعية لمعظم معايير IEC هي 40 درجة مئوية . بالنسبة للمواقع التي تتجاوز فيها درجة الحرارة المحيطة بانتظام 40 درجة مئوية — مثل المواقع الصحراوية أو الاستوائية — يجب تطبيق عامل خفض الحرارة. كدليل عام، كل زيادة بمقدار 10 درجات مئوية في درجة الحرارة المحيطة فوق 40 درجة مئوية تتطلب تقريبًا 8-12% تخفيض من التصنيف الحالي المستمر.

يوفر الجدول أدناه تصنيفات إرشادية للتيار المستمر لقضبان التوصيل النحاسية في الظروف المحيطة القياسية، والتي تغطي مجموعة من المقاطع العرضية ذات الصلة بكل من تصميم قضبان التوصيل ذات الجهد المنخفض وتطبيقات نظام قضبان التوصيل ذات الجهد المتوسط:

لأنظمة قضبان الحافلات ذات الجهد المتوسط، تتراوح كثافة التيار عادةً بين 1.5 و2.0 أمبير/مم² لتبقى قضبان الحافلات النحاسية المغلقة ضمن الحدود الحرارية. يؤدي تجاوز هذا النطاق دون إجراء اختبار حراري تم التحقق منه إلى تسريع تدهور العزل وأكسدة التلامس عند الوصلات المثبتة بمسامير.

ومن المهم أن نلاحظ أن هذه التصنيفات إرشادية. يجب التحقق من التصنيف الفعلي لتجميع معين عن طريق اختبار النوع أو الحساب الذي تم التحقق منه وفقًا للمعيار IEC 61439-1 الملحق D لأنظمة الجهد المنخفض، أو النمذجة الحرارية وفقًا للمواصفة IEC 62271-1 لأنظمة الجهد المتوسط. لا تقم بتطبيق تصنيفات الكتالوج مباشرة على التركيبات المغلقة دون مراعاة التخفيض الحراري للمرفق.

ماس كهربائى يتحمل التيار: معلمة تصميم غير قابلة للتفاوض

لا يزال من الممكن أن يفشل شريط الناقل الذي تم ضبط حجمه بشكل صحيح للتيار المستمر بشكل كارثي أثناء حدوث خطأ إذا كان تصنيف مقاومة الدائرة القصيرة غير كافٍ. يولد تيار الدائرة القصيرة ضغطين متزامنين: الإجهاد الحراري الناتج عن تسخين I²t، والضغط الميكانيكي الناتج عن القوى الكهرومغناطيسية بين الموصلات المتجاورة.

تحجيم الصمود الحراري

يتم التعبير عن متطلبات الصمود الحراري كتيار تحمل قصير الأمد (Icw) لمدة محددة - عادةً 1 ثانية لمعدات الجهد المتوسط و 1 ثانية or 0.2 seconds لمجموعات الجهد المنخفض بموجب المواصفة IEC 61439. تتراوح قيم Icw النموذجية من 10 كيلو أمبير إلى 63 كيلو أمبير لمفاتيح الجهد المتوسط ومن 10 كيلو أمبير إلى 100 كيلو أمبير للجمعيات ذات الجهد المنخفض.

باستخدام صيغة التدفئة الأدياباتيكية أ = أنا × √t / ك ، حيث تبلغ قيمة K للنحاس حوالي 141 A·s^0.5/mm² وللألومنيوم حوالي 87 A·s^0.5/mm²، يتطلب النظام بمستوى خطأ 40 كيلو أمبير لمدة ثانية واحدة الحد الأدنى من المقطع العرضي للنحاس تقريبًا 284 ملم² . بالنسبة لخطأ 25 كيلو أمبير / 1 ثانية، يكون الحد الأدنى للمقطع العرضي للنحاس تقريبًا 177 ملم² . تحقق دائمًا من أن المقطع العرضي لشريط الناقل الذي حددته يلبي مستوى الخطأ من دراسة الدائرة القصيرة للنظام - وليس من جدول عام.

القوة الكهرومغناطيسية بين الموصلات المتوازية

أثناء حدوث خطأ، يصل تيار الدائرة القصيرة إلى الذروة (عادة 2.5 مرة من تيار الخطأ المتماثل RMS للذروة غير المتماثلة وفقًا للمواصفة IEC 62271-100) تولد قوى كهرومغناطيسية بين موصلات الطور المجاورة بما يتناسب مع I²/d، حيث d هو فصل الموصل. بالنسبة لخطأ 40 كيلو أمبير RMS مع ذروة 100 كيلو أمبير، فإن موصلين متوازيين متباعدين بمقدار 150 مم على مسافة 500 مم يواجهان قوة ذروة تبلغ تقريبًا 6,700 نيوتن/م . يجب التحقق من دعامات شريط الناقل، وتقييمات الكابولي العازل، والمقطع العرضي للموصل مقابل هذه القوة لمنع حدوث عطل ميكانيكي أثناء إزالة الأخطاء.

اختيار مادة الموصل: النحاس مقابل الألومنيوم

يؤثر الاختيار بين موصلات النحاس والألومنيوم على كثافة التيار والوزن وموثوقية المفاصل ومتطلبات الصيانة على المدى الطويل. يتم استخدام كلتا المادتين في أنظمة قضبان التوصيل ذات الجهد المتوسط ​​وتصميم قضبان التوصيل ذات الجهد المنخفض، ولكن قوة كل منهما تناسب سياقات التطبيقات المختلفة.

قضبان الحافلات النحاسية

يحقق النحاس ذو الدرجة الصلبة كهربائياً (التعيين C11000 أو Cu-ETP) توصيلًا كهربائيًا ~100% IACS . تتيح الموصلية العالية وجود مقاطع عرضية مدمجة، وهو أمر بالغ الأهمية في مجموعات المفاتيح الكهربائية ذات المساحة المحدودة. يُظهر النحاس أيضًا مقاومة ممتازة للأكسدة عند الأسطح الملامسة، ومقاومة تلامس أقل عند الوصلات المُثبتة بمسامير طوال فترة الخدمة، ومقاومة أفضل للزحف الميكانيكي في ظل قوة تثبيت الترباس المستمرة مقارنةً بالألمنيوم. لهذه الأسباب، يعتبر النحاس المادة الموصلة الافتراضية للكهرباء المفاتيح الكهربائية الداخلية ذات الجهد المتوسط، ولوحات المفاتيح الكهربائية ذات الجهد المنخفض، ومراكز التحكم في المحركات حيث تكون مساحة العلبة محدودة وتكون الموثوقية المشتركة على مدى عمر خدمة يبلغ 30 عامًا أمرًا بالغ الأهمية.

قضبان الحافلات الألومنيوم

تحقق موصلات سبائك الألومنيوم (عادةً 1350-H19 للصف الكهربائي أو 6063-T6 لتطبيقات قضبان الناقل الهيكلية) تقريبًا 61% توصيل IACS - وهذا يعني أن شريط ناقل الألومنيوم يتطلب تقريبًا مساحة مقطعية أكبر بنسبة 64% من شريط النحاس لنقل نفس التيار. ومع ذلك، الألومنيوم لديه كثافة تقريبا 2.7 جم/سم3 مقارنة بالنحاس 8.9 جم/سم3 ، مما يمنح الألومنيوم ميزة وزن كبيرة لأنظمة قنوات النقل طويلة المدى وهياكل المحطات الفرعية الخارجية. يزن قضيب ناقل الألمنيوم 150 مم × 10 مم تقريبًا 4.1 كجم/م ، مقارنة بحوالي 13.4 كجم/م لشريط النحاس من القدرة الحالية المكافئة. بالنسبة لهياكل الحافلات الخارجية حيث يكون تقليل تحميل العوازل والجسر هدفًا للتصميم الهيكلي، غالبًا ما يكون الألومنيوم هو الخيار الأكثر عملية.

عندما يتم ربط قضبان ناقل الألومنيوم بمحطات المعدات النحاسية - مثل البطانات المحولة أو وسادات قواطع الدائرة - تكون موصلات الانتقال ثنائية المعدن ومركب المفاصل الموصل إلزامية لمنع التآكل الجلفاني والحفاظ على مقاومة اتصال منخفضة بمرور الوقت.

اختيار العزل لتطبيقات الجهد المنخفض والجهد المتوسط

يعد اختيار العزل أحد القرارات الأكثر أهمية في مواصفات شريط الناقل. تمثل حالات فشل العزل نسبة كبيرة من حالات انقطاع خدمة المفاتيح الكهربائية وحوادث السلامة. يجب أن يتطابق نظام العزل الصحيح مع جهد التشغيل والبيئة المحيطة والفئة الحرارية والشكل المادي لمجموعة شريط الناقل.

أنظمة عزل الجهد المنخفض

لتصميم قضبان التوصيل ذات الجهد المنخفض عند الفولتية التي تصل إلى 1000 فولت تيار متردد، يتم تحديد أنظمة العزل التالية بشكل شائع:

• التغطيه البلاستيكية: معيار لأنظمة التيار المتردد 690 فولت؛ مصنفة إلى 70 درجة مئوية أو 105 درجة مئوية حسب الدرجة. منخفضة التكلفة وسهلة التطبيق. مناسب للبيئات الداخلية النظيفة ذات الرطوبة المعتدلة.
• أنابيب البولي أوليفين المنكمشة بالحرارة: يوفر طبقة عازلة مطابقة ومقاومة للرطوبة. مصنف لـ 600 فولت إلى 1 كيلو فولت؛ متوفر في إصدارات مزدوجة الجدار مع مادة لاصقة داخلية مانعة للتسرب لتحسين حماية البيئة عند IP54 أو العبوات الأعلى.
• طلاء مسحوق الايبوكسي: يتم تطبيقه كهروستاتيكيًا ومعالجته لإنتاج طلاء صلب وموحد بقوة عازلة تبلغ تقريبًا 20-25 كيلو فولت/مم . يوفر كلاً من العزل الكهربائي وحماية السطح الميكانيكية. تستخدم على نطاق واسع لقضبان الحافلات المسطحة في مجموعات المفاتيح الكهربائية المدمجة.
• عزل الهواء بحواجز الطور: بالنسبة لقضبان الناقلات داخل التجميعات المعدنية المغلقة، توفر الحواجز العازلة من طور إلى طور ومن طور إلى الأرض (عادةً ما تكون مصنوعة من البوليستر المقوى بالزجاج أو ألواح البولي كربونات) الخلوصات المطلوبة دون تطبيق العزل مباشرة على الموصل. يعد هذا الأسلوب شائعًا في لوحات المفاتيح ذات الجهد المنخفض الكبيرة حيث قد يلزم فحص قضبان الناقل أو إعادة تدويرها أثناء الخدمة.

أنظمة عزل الجهد المتوسط

يتطلب نظام قضبان الناقل ذات الجهد المتوسط عزلًا أكثر قوة إلى حد كبير. عند 12 كيلو فولت، يكون جهد التشغيل من الطور إلى الأرض تقريبًا 6.9 كيلو فولت جذر متوسط المربع ، ويجب أن يتحمل النظام نبضة صاعقة بقوة 75 كيلو فولت و جهد اختبار تردد الطاقة 28 كيلو فولت وفقًا للمواصفة IEC 62271-1.

• عزل راتنجات الايبوكسي: تستخدم في أنظمة قنوات الحافلات المعزولة والمحجبة بالكامل (FIS) لجهد 12-36 كيلو فولت. يتم تغليف شريط الناقل بالكامل بالإيبوكسي المصبوب، مما يزيل فجوات الهواء ويوفر أداءً موثوقًا به في البيئات ذات الرطوبة العالية أو الملوثة أو المكثفة. مناسبة بشكل خاص للمواقع الصناعية الساحلية وتطبيقات المحطات الفرعية تحت الأرض.
• عزل البولي إيثيلين المتقاطع (XLPE): يتم تطبيقه على قناة الحافلات ذات الجهد المتوسط الجاهزة. مُصنف لدرجات حرارة التشغيل المستمرة حتى 90 درجة مئوية و short-circuit temperatures up to 250 درجة مئوية . يوفر مقاومة جيدة للرطوبة ومرونة ميكانيكية للتركيبات ذات مساحة التوجيه المحدودة.
• عزل الهواء بالفواصل الصلبة: النهج التقليدي في المفاتيح الكهربائية المكسوة بالمعدن والمغلفة بالمعدن. يتم الحفاظ على الخلوصات من الطور إلى الأرض ومن الطور إلى الطور بواسطة عوازل دعم راتنجات الإيبوكسي أو البورسلين. يجب أن تتوافق مسافات الزحف مع متطلبات المواصفة IEC 60071 لمستوى تلوث الموقع - عند درجة التلوث 3، على الأقل 25 ملم لكل كيلو فولت مطلوب مرحلة إلى الأرض.
• عزل غاز SF6: يستخدم في المفاتيح الكهربائية المعزولة بالغاز (GIS) حيث يتم وضع نظام شريط الناقل بالكامل في حاوية معدنية مؤرضة مملوءة بغاز SF6 عند ضغط مطلق يبلغ حوالي 3-5 بار. SF6 لديه قوة عازلة تقريبًا 2.5 مرة من الهواء عند الضغط الجوي، مما يسمح بتقليل أبعاد العلبة بشكل كبير. يُستخدم هذا النهج عندما تكون المساحة محدودة للغاية، مثل المحطات الفرعية الحضرية تحت الأرض وغرف تبديل المنصات البحرية.

نوع العلبة، تصنيف IP، والتخفيض الحراري

إن العلبة التي تحتوي على نظام شريط الناقل لها تأثير مباشر على التصنيف الحالي الذي يمكن تحقيقه. تعمل تقييمات IP الأعلى على تقييد تدفق الهواء عبر العلبة، مما يقلل من تبديد الحرارة بالحمل الحراري من سطح شريط الناقل ويتطلب خفض شريط الناقل عن تصنيف الهواء المفتوح.

كدليل عملي لتخفيض تصنيف تيار شريط الناقل المغلق بناءً على فئة IP:

• IP31 / IP42 (المفاتيح الكهربائية الداخلية القياسية): الحد الأدنى من القيود على التهوية الطبيعية. عامل التخفيض حوالي 0.90-1.00 بالنسبة لتصنيف الهواء الطلق.
• IP54 (مقاوم للغبار والرذاذ): انخفاض فتحات التهوية. عامل التدهور النموذجي 0.85-0.90 ، وهو ما يمثل انخفاضًا بنسبة 10-15٪ في السعة الحالية.
• IP65 / IP66 (مختوم بالكامل): لا توجد فتحات تهوية يقتصر تبديد الحرارة على التوصيل من خلال جدران العلبة. عامل ديرتينج عادة 0.75-0.85 . بالنسبة لقضبان الناقل ذات التيار العالي في حاويات IP65، قد تكون هناك حاجة إلى تبريد الهواء القسري أو قناة النقل المبردة بالسائل للحفاظ على شريط الناقل ضمن الحدود الحرارية.
• NEMA 4X (مختوم مقاوم للتآكل): تقييد حراري مماثل لـ IP66. محدد بشكل شائع لتجهيز الأغذية والتطبيقات الصيدلانية والبحرية التي تتطلب مقاومة الغسيل والمقاومة الكيميائية.

عند التعاقد مع مورد قضبان التوصيل ذات الجهد المتوسط ​​والمنخفض لمشروع يتضمن IP54 أو حاويات أعلى، قم بتوفير تصنيف IP للحاوية والحجم الداخلي في مرحلة الاستفسار حتى يتمكن المورد من دمج عامل تخفيض التصنيف الصحيح في حسابات التصنيف الحالية الخاصة به. يؤدي تطبيق التخفيض بأثر رجعي بعد تحديد شريط الناقل بشكل متكرر إلى تجميعات أقل من قيمتها التي تفشل في اختبار النوع.

تكوين شريط الناقل: التنسيقات المسطحة والأنبوبية والقناة الناقلة

تتوفر قضبان الناقل في العديد من التنسيقات المادية، كل منها يناسب فئات الجهد المختلفة، والنطاقات الحالية، وطرق التثبيت. يتيح فهم الاختلافات تحديد التنسيق الصحيح منذ البداية بدلاً من تعديله بعد إصلاح تخطيط مجموعة المفاتيح الكهربائية.

شريط مستطيل مسطح

التنسيق الأكثر استخدامًا لتصميم قضبان التوصيل ذات الجهد المنخفض. متوفر بعرض من 12 مم إلى 200 مم وسمك من 3 مم إلى 20 مم من النحاس أو الألومنيوم. يمكن تكديس قضبان مسطحة متعددة بالتوازي لزيادة التصنيف الحالي - وهو أسلوب شائع في المفاتيح الكهربائية ذات الجهد المنخفض ذات التيار العالي حيث تكون المساحة في بُعد واحد محدودة. على سبيل المثال، يمكن لقضيبين نحاسيين مقاس 100 مم × 10 مم أن يحملا على التوازي تقريبًا 3,600-4,400 أ ، مما يؤدي إلى مضاعفة تصنيف الشريط الفردي بشكل فعال مع زيادة متواضعة في ارتفاع التجميع.

شريط دائري أنبوبي

الموصلات الأنبوبية المستديرة (عادةً سبائك الألومنيوم 6063-T6 أو 6101-T61، أو النحاس C11000) هي التنسيق القياسي لأنظمة قضبان الناقل ذات الجهد المتوسط الخارجية في المحطات الفرعية المعزولة بالهواء. يعمل المظهر الأنبوبي على زيادة نسبة مساحة السطح إلى الكتلة لتبديد الحرارة، ويوفر معامل قسم عالي لكل وحدة وزن للامتداد بين العوازل الداعمة، وعند الفولتية التي تزيد عن 66 كيلو فولت، يقلل السطح الدائري الأملس من ظهور الهالة من خلال توزيع المجال الكهربائي الموحد. تتراوح عادةً قضبان الحافلات الأنبوبية لتطبيقات المحطات الفرعية 110-500 كيلو فولت من 80 ملم إلى 200 ملم OD بسماكة الجدار 6-15 ملم.

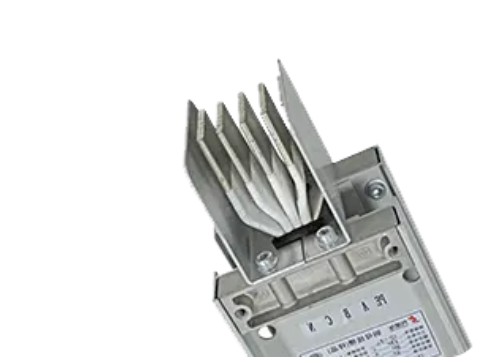

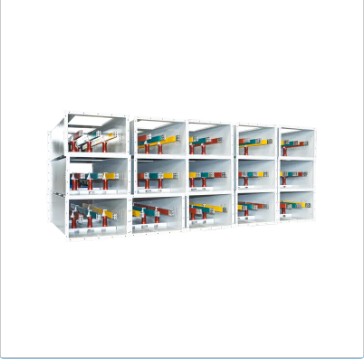

قناة حافلات (طريق حافلات)

تتكون أنظمة قنوات الحافلات الجاهزة من قضبان ناقلة مسطحة أو أنبوبية محاطة بغلاف معدني يتم تجميعه في المصنع، وهي متاحة بتقديرات تبدأ من حوالي 400 ألف إلى 6,300 ألف لتطبيقات الجهد المنخفض وما يصل إلى 40 كيلو أمبير لتوصيلات المولدات والمحولات. توفر Busduct مزايا التصنيفات الحالية المتسقة التي تم التحقق منها من قبل المصنع، والعزل المطبق في المصنع وحواجز الطور، والتركيب السريع في الموقع مقارنة بمسارات شريط الحافلات المصنعة ميدانيًا. بالنسبة لتطبيقات الجهد المتوسط، يتم استخدام قناة ناقلة معزولة بالراتنج المصبوب بجهد 12-36 كيلو فولت في المواقف التي يتطلب فيها بديل الكابل عددًا غير عملي من الكابلات المتوازية وحيث يلزم وجود مسار مدمج وقابل للفحص.

المعايير المطبقة ومتطلبات الامتثال

يعد الالتزام بالمعيار المناسب شرطًا للموافقة على المشروع، وليس تحسينًا اختياريًا للجودة. يحدد المعيار الذي يحكم مجموعة شريط الناقل اختبارات النوع التي يجب مشاهدتها، والاختبارات الروتينية المطلوبة في كل وحدة، والوثائق التي سيطلبها المستخدم النهائي أو السلطة ذات الاختصاص (AHJ) للحصول على موافقة التشغيل.

• IEC 61439-1 وIEC 61439-2: تغطية مجموعات المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المنخفض. IEC 61439-1 هو معيار القواعد العامة؛ تتناول المواصفة القياسية IEC 61439-2 مجموعات المفاتيح الكهربائية وأجهزة التحكم (تجميعات PSC). تتضمن اختبارات النوع التحقق من ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة، وتحمل العزل الكهربائي، واختبار درجة الحماية (IP).
• IEC 62271-1 وIEC 62271-200: تغطية المفاتيح الكهربائية وأجهزة التحكم ذات الجهد المتوسط. تتناول المواصفة القياسية IEC 62271-200 على وجه التحديد مجموعة المفاتيح الكهربائية المغلقة بالمعدن ذات التيار المتردد من 1 كيلو فولت إلى 52 كيلو فولت، بما في ذلك اختبارات النوع لتصنيف القوس الداخلي (IAC) - وهي مواصفات مطلوبة بشكل متزايد لحماية الأفراد في غرف المفاتيح المشغولة. تصنيفات IAC AFLR 16 كيلو أمبير لمدة ثانية واحدة أو 25 كيلو أمبير لمدة ثانية واحدة يتم تحديدها بشكل شائع للمفاتيح الكهربائية ذات الجهد المتوسط الداخلي في المشاريع التجارية والصناعية.
• يو إل 857 (الحافلات): معيار أمريكا الشمالية لأنظمة طرق النقل حتى 600 فولت تيار متردد، 6000 أمبير. مطلوب للمشاريع في الولايات المتحدة وكندا حيث يتم استخدام قناة الحافلات لتوزيع الطاقة في المباني أو المنشآت الصناعية.
• جيجابايت/ت 5585.1/5585.2: المعايير الوطنية الصينية لقضبان النحاس والألمنيوم للأغراض الكهربائية. مطلوب للمشاريع في الصين وذات صلة عند التوريد من مورد قضبان التوصيل ذات الجهد المتوسط ​​والمنخفض وفقًا للمعايير الوطنية الصينية.
• معهد مهندسي الكهرباء والإلكترونيات (IEEE) رقم 605: دليل IEEE لتصميم الحافلات في المحطات الفرعية المعزولة بالهواء. يوفر منهجية الحساب للتصنيف الحالي، وقوة الدائرة القصيرة، وتصميم الامتداد الميكانيكي لأنظمة قضبان الناقل الأنبوبية والمسطحة في هياكل المحطات الفرعية الخارجية. يستخدم على نطاق واسع في مشاريع المرافق في أمريكا الشمالية وللمشاريع في المناطق التي تكون فيها معايير IEEE بدلاً من معايير IEC هي الأساس التعاقدي.

عند إصدار الاستفسارات إلى مورد قضبان التوصيل ذات الجهد المتوسط ​​والمنخفض، اذكر المعيار الحاكم، وأدلة اختبار النوع المطلوب، وما إذا كانت تقارير الاختبار المعتمدة من طرف ثالث أو تقارير الاختبار المعتمدة من طرف ثالث مقبولة. بالنسبة لمشاريع البنية التحتية الحيوية، فإن تحديد شهادات اختبار النوع الأصلية من مختبرات الاختبار المعتمدة (KEMA أو CESI أو CPRI أو ما يعادلها) بدلاً من إعلانات الاختبار الخاصة بالشركة المصنعة فقط يقلل من مخاطر المشروع بشكل كبير.

الاعتبارات البيئية والخاصة بالموقع

تؤثر الظروف البيئية في موقع التركيب على اختيار مادة قضيب الناقل، ونوع العزل، ومعالجة السطح، وفترات الصيانة. يؤدي الفشل في مراعاة ظروف الموقع في مرحلة المواصفات إلى تدهور العزل المبكر، وتسارع التآكل في الوصلات المثبتة بمسامير، وتقصير عمر الخدمة.

درجة الحرارة المحيطة والارتفاع

للمواقع أعلاه ارتفاع 1000 متر ، تنخفض كثافة الهواء وتقل معها قوة العزل الكهربائي للهواء وفعالية التبريد بالحمل الحراري. تتطلب المواصفة القياسية IEC 62271-1 تصحيح كل من جهود اختبار العزل الكهربائي والتصنيف الحالي للارتفاع فوق 1000 متر. يتطلب الموقع على ارتفاع 2000 متر عامل تصحيح الارتفاع تقريبًا 0.94 مطبق على جهد تحمل العزل الكهربائي المقدر مما يعني أنه يجب إعادة التحقق من المعدات التي تم تصنيفها بتردد طاقة 28 كيلو فولت عند مستوى سطح البحر عند انخفاض كثافة الهواء في الارتفاع. تخفيض التيار بحوالي 5% لكل 1000م فوق 1000م هو تقدير نقطة البداية المطبق على نطاق واسع في انتظار الحساب الحراري التفصيلي.

بيئة التآكل

تحكم فئة التآكل ISO 9223 لموقع التثبيت الحماية المطلوبة لسطح موصلات شريط الناقل وأجهزة الدعم والمرفقات. بالنسبة للمواقع في فئة التآكل C3 (معتدل - صناعي حضري داخلي) أو أقل، عادةً ما تكون قضبان التوصيل القياسية المصنوعة من النحاس أو الألومنيوم المؤكسد مع مركب مشترك موصل في وصلات مثبتة بمسامير كافية. بالنسبة إلى C4 (الصناعة الساحلية العالية) أو C5-M (الصناعة البحرية العالية جدًا)، يلزم طلاء القصدير أو الفضة في جميع مناطق التلامس، والأكسدة الصلبة لأسطح الألومنيوم، وأجهزة دعم من الفولاذ المقاوم للصدأ أو المجلفن بالغمس الساخن. في بيئات مصانع البتروكيماويات والكيماويات، يجب إيلاء اعتبار إضافي لمقاومة مواد كيميائية محددة للعمليات، الأمر الذي قد يتطلب تحديد مواد التغليف ومركبات الحشيات المقاومة لكبريتيد الهيدروجين أو الكلور أو الأمونيا حسب الاقتضاء.

متطلبات المنطقة الزلزالية

بالنسبة لأنظمة قضبان الناقل ذات الجهد المتوسط المثبتة في المنطقة الزلزالية 2 أو أعلى (لكل IBC أو رمز وطني مكافئ)، يجب التحقق من هيكل دعم قضيب الناقل، وتقييمات الكابولي العازل، ومرسى العلبة مقابل التسارع الأرضي للزلزال التصميمي. قد تكون مواصفات المشروع مطلوبة للتأهيل الزلزالي وفقًا لمعيار IEEE 693 (لمحطات المرافق الفرعية) أو IEC 62271-300 (لمجموعة المفاتيح الكهربائية الداخلية). في المناطق الزلزالية العالية، تعتبر التوصيلات المرنة بين أقسام قضبان الحافلات وبين قضبان الحافلات ومحطات المعدات ذات أهمية خاصة لمنع الضرر الناتج عن الحركة التفاضلية أثناء أحداث اهتزاز الأرض.

تقييم مورد بسبار متوسط الجهد المنخفض

تعتبر المواصفات الفنية لنظام شريط الناقل موثوقة فقط مثل عمليات التصنيع ومراقبة الجودة للمورد الذي ينتجها. يعد اختيار مورد قضبان التوصيل ذات الجهد المتوسط ​​والشفاف القادر والشفاف جزءًا لا يتجزأ من عملية الشراء، وليس اعتبارًا ثانويًا.

• نوع وثائق الاختبار: اطلب شهادات اختبار النوع الأصلي - وليس فقط مراجع لتقارير الاختبار - التي تغطي ارتفاع درجة الحرارة، وتحمل الدائرة القصيرة، وأداء العزل الكهربائي، ودرجة الحماية لتصنيف التيار المحدد وفئة الجهد لنظام شريط الناقل الذي يتم توفيره. يجب أن تحدد الشهادات معمل الاختبار وتاريخ الاختبار والتكوين الدقيق للمنتج الذي تم اختباره.
• شهادة المواد وتتبعها: يجب على المورد تقديم شهادات اختبار المطحنة التي تؤكد درجة سبيكة الموصل، ودرجة الحرارة، والتركيب الكيميائي، والتوصيل الكهربائي لكل دفعة إنتاج. بالنسبة للنحاس، تأكد من C11000 (Cu-ETP) أو ما يعادله؛ بالنسبة للألمنيوم، تأكد من 1350-H19 أو 6063-T6 أو 6101-T61 حسب الاقتضاء.
• اتساق الأبعاد: اطلب سجلات فحص الأبعاد أو تقارير فحص المادة الأولى (FAI) التي تؤكد أن المقطع العرضي لقضيب الناقل، والاستقامة، وموضع الثقب (للقضبان مسبقة الحفر) ضمن التسامح المحدد. تفاوت العرض والسماكة ±0.5 ملم أو أفضل تعتبر نموذجية لقضبان حافلات المفاتيح الكهربائية الدقيقة.
• القدرة على المعالجة السطحية: تأكد مما إذا كان يتم تنفيذ طلاء القصدير، أو طلاء الفضة، أو الأكسدة الصلبة داخل الشركة أو التعاقد من الباطن. تمنح المعالجة السطحية الداخلية للمورد تحكمًا مباشرًا في سمك الطلاء والالتصاق والتغطية - وهي ميزة جودة ذات مغزى مقارنة بالمعالجة المتعاقد عليها من الباطن.
• نظام إدارة الجودة: شهادة ISO 9001 هي الأساس. بالنسبة لمشاريع المرافق والبنية التحتية الحيوية، اطلب أدلة على عمليات تدقيق العملاء الأخيرة ومعدلات تقارير عدم المطابقة (NCR) وسجلات الإجراءات التصحيحية. يوفر المورد الراغب في مشاركة بيانات أداء الجودة ضمانًا أكبر من المورد الذي يمكنه تقديم رقم الشهادة فقط.
• المهلة الزمنية وموثوقية التسليم: تأكد من مهلة الإنتاج المطلوبة للسبائك المحددة والمقطع العرضي والقيمة المضافة (القطع والحفر والطلاء). بالنسبة لمكونات شريط النقل المهمة للمشروع، اطلب دليلاً على أداء التسليم في الوقت المحدد ووضح نهج المورد في إدارة توفر المواد الخام خلال فترات قيود سلسلة التوريد.

ممارسات التثبيت والصيانة التي تحمي الأداء على المدى الطويل

قد يظل أداء نظام شريط الناقل المحدد بشكل صحيح ضعيفًا إذا كانت ممارسات التثبيت والصيانة غير كافية. الأسباب الأكثر شيوعًا المرتبطة بالتركيب والتي تؤدي إلى تدهور شريط الناقل هي الوصلات الملولبة سيئة الإعداد، وعزم الدوران غير الصحيح، والتمدد الحراري غير الملائم.

إعداد المفاصل المسدودة وعزم الدوران

عند كل توصيلة لقضيب الناقل المثبت بمسامير، قم بتنظيف كلا سطحي التلامس بالمعدن اللامع باستخدام فرشاة سلكية من الفولاذ المقاوم للصدأ قبل التجميع مباشرة. ضع مركب موصل موصل (يعتمد على الزنك للألمنيوم، ومركب بترولي للنحاس) على كلا السطحين. قم بربط البراغي وفقًا لعزم الدوران المحدد من قبل الشركة المصنعة - عادةً 20-30 نيوتن متر لمسامير M10 و 40-60 نيوتن متر لمسامير M12 في اتصالات النحاس إلى النحاس. استخدم غسالات النوابض من Belleville أسفل رؤوس البراغي والصواميل في جميع وصلات قضبان النقل المصنوعة من الألومنيوم للتعويض عن ارتخاء زحف الألومنيوم الذي يحدث تحت حمل ضغط مستمر في درجات حرارة مرتفعة.

إدارة التمدد الحراري

النحاس لديه معامل التمدد الحراري تقريبا 17 × 10⁻⁶ / درجة مئوية ; الألومنيوم تقريبا 23 × 10⁻⁶ / درجة مئوية . في حافلة مصنوعة من الألومنيوم بطول 20 مترًا، يؤدي تغير درجة الحرارة بمقدار 70 درجة مئوية — من الجو البارد أثناء التشغيل إلى درجة حرارة التشغيل الصيفية كاملة الحمولة — إلى إنتاج ما يقرب من 32 ملم من التوسع الخطي . إذا لم يتم استيعاب هذه الحركة عن طريق مشابك الدعم المنزلقة ووصلات التمدد المرنة على فترات مناسبة، فإن إجهاد الضغط الناتج يسبب انبعاج الموصل، وتلف العوازل الداعمة، والارتخاء التدريجي للتوصيلات المسدودة. يجب تركيب وصلات التمدد المرنة على فترات لا تزيد عن ذلك 30-40 مترا على مسارات الحافلات المستقيمة وعند كل اتصال بمحطات المعدات الثابتة.

الفحص الحراري

تعد المسوحات الحرارية بالأشعة تحت الحمراء للمفاصل المثبتة بمسامير تحت حمل التشغيل أداة الصيانة الأكثر فعالية من حيث التكلفة لتحديد الاتصالات عالية المقاومة قبل أن تتسبب في تلف حراري أو انقطاع الخدمة. بالنسبة لأنظمة قضبان النقل ذات الجهد المتوسط وتجميعات الجهد المنخفض ذات التيار العالي، يجب إجراء الفحص الحراري عند التشغيل وتكراره على فترات لا يزيد عن 12 شهرا للدوائر الحرجة. مشترك يعمل أكثر من 10 درجة مئوية فوق الوصلات المجاورة عند الحمل المكافئ يشير إلى ارتفاع مقاومة التلامس التي تتطلب التحقيق والمعالجة.
