ما هو شريط التوصيل الأنبوبي PTFE？

بسبار أنبوبي PTFE هو جهاز نقل طاقة عالي الجهد يستخدم أنبوبًا معدنيًا (عادةً من النحاس أو الألومنيوم) كموصل، وفيلم موجه من PTFE كوسيط عازل أساسي، وعملية لف ميكانيكية دقيقة لبناء هيكل حماية متعدد الطبقات. وتشمل ميزاته الأساسية ما يلي: أغشية PTFE المطلية بزيت السيليكون بين الطبقات لتشكيل عازل مستمر كثيف وخالي من الفراغ؛ تكوين لا يقل عن 5 طبقات التدريع بالسعة (بما في ذلك طبقات التدريع ذات الإمكانات الصفرية والمتدرجة والمؤرضة)؛ ومكونات تمديد الزحف من مطاط السيليكون لتحقيق توزيع المجال الكهربائي الأمثل وتحسين أداء الزحف.

يعمل هذا النوع من قضبان التوصيل ضمن نطاق درجة حرارة يبلغ -60 درجة مئوية إلى 250 درجة مئوية ، يحقق تصنيف الحماية IP68 ، ويوفر مقاومة ممتازة للتآكل وتحمل درجات الحرارة العالية/المنخفضة، مما يجعله مصممًا خصيصًا لبيئات التشغيل القاسية.

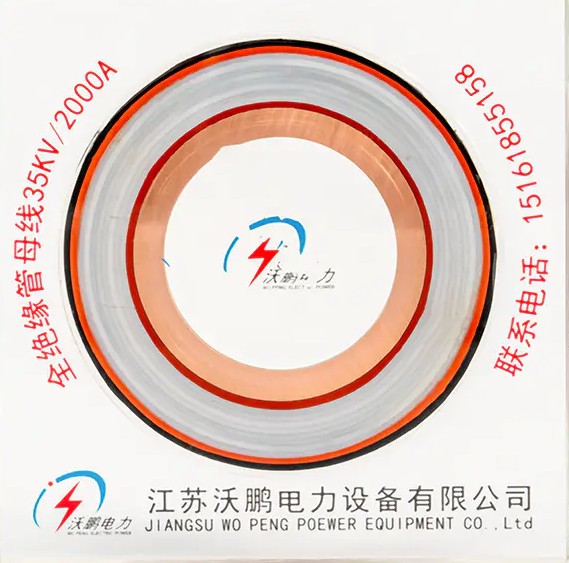

التحليل الهيكلي: التصميم الدقيق لنظام الحماية المكون من خمس طبقات

يعتمد الهيكل العازل لقضيب التوصيل الأنبوبي PTFE مفهوم الحماية متعدد الطبقات من الداخل إلى الخارج، حيث تؤدي كل طبقة وظائف كهربائية وميكانيكية محددة:

طبقة الموصل وهيكل تبديد الحرارة

يستخدم الموصل عادةً أنابيب نحاسية عالية النقاء T2Y بمحتوى نحاسي يبلغ ≥99.90%. بالمقارنة مع الموصلات المستطيلة ذات المقطع العرضي نفسه، فإن الهيكل الأنبوبي يزيد من مساحة السطح بمقدار 40% ويحسن توحيد توزيع الكثافة الحالية عن طريق 60% . في الاختبارات الهندسية، أظهر قضيب التوصيل الأنبوبي النحاسي Φ200×10mm الذي يحمل 4000A ارتفاعًا في درجة الحرارة 15 درجة مئوية أقل من الكابلات التقليدية. يحافظ الهيكل المجوف على معامل تأثير الجلد Kf≥1، مما يقلل من مقاومة التيار المتردد بنسبة 35% بالمقارنة مع الموصلات المستطيلة. يمكن أن تحمل مواصفات Φ300 × 15 مم بشكل مستمر 12000 أ .

طبقة العزل الأولية: فيلم موجه إلى PTFE

تستخدم طبقة العزل الأولية فيلم رقائق موجه PTFE مشرب بزيت السيليكون. تعتمد السلسلة الجزيئية PTFE ترتيبًا حلزونيًا مع طاقة رابطة كربون-فلور تبلغ 485 كيلو جول/مول، مما يمنح المادة ثباتًا كيميائيًا عاليًا للغاية. تظل هذه الطبقة العازلة مستقرة عبر نطاق درجات الحرارة -250 درجة مئوية إلى 340 درجة مئوية ; بعد 10 سنوات من التشغيل في بيئات ذات درجة حرارة يومية متأرجحة تصل إلى 80 درجة مئوية، يزداد فقدان العزل الكهربائي بنسبة فقط 0.003% .

نظام حماية سعوي متعدد الطبقات

يتضمن هيكل طبقة التدريع عادة ما يلي:

• طبقة التدريع المحتملة صفر : يلتصق بشكل وثيق بسطح الموصل لموازنة المجال الكهربائي على سطح الموصل
• طبقة التدريع متدرج : يشكل الحزام الشبكي النحاسي المضفر 0.2 مم تأثير قفص فاراداي، مما يقلل من قوة المجال الكهربائي لسطح قضيب التوصيل من 2.3 كيلو فولت/مم إلى 0.7 كيلو فولت/مم والقضاء تمامًا على مخاطر تفريغ كورونا
• طبقة التدريع الارضية : يوفر حماية التأريض النهائية للسلامة

تكوين مكونات تمديد الزحف من مطاط السيليكون يعمل على تحسين توزيع المجال الكهربائي النهائي، مما يمنع تفريغ السطح.

طبقة خارجية واقية

تستخدم الطبقة الخارجية أغلفة بوليمر بولي أوليفين أو مواد مطاط السيليكون مع IP68 تصنيف الحماية، يمنع دخول الغبار تمامًا ويتيح التشغيل تحت الماء على المدى الطويل. في اختبارات رش الملح، يكون معدل التآكل لمدة 10 سنوات ≥ 0.01 ملم/سنة .

خصائص المواد: PTFE القدرة على التكيف مع البيئات القاسية

باعتبارها المادة العازلة الأساسية لقضبان التوصيل، فإن مزايا أداء PTFE تنبع من بنيتها الجزيئية الفريدة:

لاحظ أن PTFE يبدأ تحللًا حراريًا كبيرًا عند 380 درجة مئوية، لذا يجب أن تحافظ التطبيقات الهندسية على هامش أمان لدرجة الحرارة بنسبة 10-15%، مع الحفاظ على درجات حرارة التشغيل أقل من 240 درجة مئوية. أقل من 0.1% من الشوائب يمكن أن تقلل من درجة حرارة التشوه الحراري بمقدار 12 درجة مئوية، مما يجعل التحكم في نقاء المواد أمرًا بالغ الأهمية.

مزايا الأداء: لماذا تختار الهيكل الأنبوبي

تحسين القدرة على حمل التيار بشكل ثوري

يغير الهيكل الأنبوبي المجوف بشكل أساسي أنماط التوزيع الحالية. تُظهر بيانات اختبار مشروع State Grid UHV أن حلول قضبان التوصيل الأنبوبية تعمل على تحسين قدرة حمل التيار من خلال 200% مقارنة بقضبان التوصيل التقليدية المستطيلة. يكمن المبدأ في القمع الفعال لتأثير الجلد في الموصلات الأنبوبية، مما يؤدي إلى توزيع تيار أكثر اتساقًا وتقليل مقاومة التيار المتردد بشكل كبير.

المزايا الهيكلية في القوة الميكانيكية

يصل معامل المقطع العرضي الأنبوبي 4 مرات تلك من قضبان التوصيل المستطيلة. في الهياكل الداعمة ذات الامتداد الواحد التي يبلغ طولها 13 مترًا، يمكنها الصمود 50 كيلو أمبير تأثير تيار الدائرة القصيرة دون تشوه، مما يقلل من استخدام الدعامة 60% مقارنة بالحلول التقليدية. تمنحها هذه الخاصية مزايا لا يمكن الاستغناء عنها في المصانع الكبيرة والمحطات الفرعية ومشاريع أنفاق المرافق.

التطور الشامل للتكيف البيئي

نظام الحماية الخارجي يحصل على شهادة مقاومة التآكل على مستوى C5. تُظهِر الأغماد ثلاثية الألوان المضادة للأشعة فوق البنفسجية تغيرات في اختلاف اللون ΔE≥3 (معيار CIE Lab*) تحت ضوء الشمس الشديد. يمكن للطبقة الخارجية الواقية أن تتحمل ضغط عمق الماء حتى 30 مترًا وتآكل مياه البحر، مع عمر خدمة تصميمي يتجاوز 30 سنة .

سيناريوهات التطبيق: التغطية من الأرض إلى أعماق البحار

توليد الطاقة الجديدة

في تطبيقات مزرعة الرياح البحرية، قضبان التوصيل الأنبوبية PTFE استبدال معدات نظم المعلومات الجغرافية التقليدية، مما يقلل من أثر المحطات الفرعية 40% . يمكن لتصميمه المضاد للاهتزاز أن يتحمل أعاصير الفئة 12 مع قدرة تحمل تسارع الاهتزاز 5 جرام . في محطات الطاقة الكهروضوئية، طبقات العزل PTFE تتحمل تقلبات درجة الحرارة اليومية بـ 80 درجة مئوية، مما يضمن نقل موثوق للجهد العالي للتيار المستمر.

البيئات الكيميائية والتآكل

يمكن لـ PTFE مقاومة جميع الأحماض والقواعد والمذيبات العضوية والمؤكسدات المعروفة تقريبًا. في بيئات إنتاج المواد الكيميائية، لا تتراكم الملوثات بسهولة على أسطح قضبان التوصيل، ولا يتدهور أداء العزل بسبب التآكل الكيميائي. إن استخدام مواد PTFE المملوءة في المعدات الميكانيكية يحل أيضًا مشكلة المنتجات الملوثة بزيت التشحيم.

البنية التحتية البلدية والمشاريع الخاصة

في الأنفاق عبر البحر، وممرات المرافق المتكاملة، والبيئات الرطبة أو المغمورة الأخرى، يضمن تصنيف الحماية IP68 تشغيلًا موثوقًا لقضيب التوصيل على المدى الطويل. يمكن أن تتوافق تصميمات قضبان التوصيل المقوسة مع أسطح المباني مع التحكم في تفاوتات التثبيت بداخلها ± 1 مم ، تلبية المتطلبات المزدوجة للجماليات والوظائف المعمارية الحديثة.

بيئات درجة الحرارة القصوى

في المناطق شديدة البرودة، يحافظ PTFE على درجة معينة من المرونة عند درجات حرارة منخفضة للغاية -260 درجة مئوية؛ في البيئات الصناعية ذات درجات الحرارة العالية، تبقى قوة الشد عند 260 درجة مئوية تقريبًا 5 ميجا باسكال (حوالي 1/5 قيمة درجة حرارة الغرفة)، مع قوة انثناء تبلغ 1.4 ميجا باسكال وضمان السلامة الهيكلية في حالات الطوارئ.

تطور التكنولوجيا والاتجاهات المستقبلية

تكامل المراقبة الذكية

الجيل القادم قضبان التوصيل الأنبوبية PTFE يمكن دمج أنظمة مراقبة درجة حرارة الألياف الضوئية المدمجة لمراقبة درجة حرارة الموصل في الوقت الفعلي. تظهر الممارسة الهندسية أن هذه التكنولوجيا يمكن أن توفر إنذارًا مبكرًا للنقاط الساخنة المحتملة 48 ساعة مقدمًا، مما يقلل معدلات الفشل من 0.3 سنويًا إلى 0.02/سنة . ستعمل التكرارات المستقبلية على دمج وحدات اتصالات 5G لتمكين التحميل في الوقت الفعلي لـ 128 معلمة تشغيل والصيانة التنبؤية.

ترقية المواد الخضراء

تعمل منتجات الجيل الجديد التي تستخدم مواد النحاس المعاد تدويرها (محتوى النحاس ≥95% من المواد المعاد تدويرها) على تقليل البصمة الكربونية بنسبة 38% مقارنة بالمنتجات التقليدية في السيناريوهات الحساسة للكربون مثل مراكز البيانات، بما يتماشى مع الاتجاه العالمي نحو معدات الطاقة منخفضة الكربون.

استكشاف تكنولوجيا الموصلية الفائقة

لقد تم بالفعل تحقيق قضبان التوصيل الأنبوبية النحاسية فائقة التوصيل ذات درجة الحرارة العالية في المرحلة المختبرية 20000A القدرة على حمل التيار عند -196 درجة مئوية، مع توقع التطبيق التجاري في عام 2030 تقريبًا، مما سيعيد تحديد الحدود التقنية لنقل التيار العالي.

أساسيات الاختيار والتشغيل والصيانة

في التطبيقات الهندسية العملية، تستحق النقاط الفنية التالية الاهتمام:

1. اختيار سمك الجدار : بالنسبة لتطبيقات إغلاق خطوط الأنابيب الكيميائية، يوصى باستخدام جلبات PTFE غير المملوءة بسمك جدار ≥1 مم؛ بالنسبة لتطبيقات العزل الكهربائي المعرضة لصدمة حرارية دورية، يوصى باستخدام نماذج معززة بألياف الكربون، مع عمر كلال حراري يصل إلى 3 مرات أن النماذج القياسية
2. هامش درجة الحرارة : يجب أن تحافظ جميع التطبيقات ذات درجات الحرارة المرتفعة على هامش أمان لدرجة الحرارة يتراوح بين 10-15%
3. التحكم في التفريغ الجزئي : يجب أن تتحكم المنتجات عالية الجودة في التفريغ الجزئي أدناه 5pC (عند جهد الاختبار 1.5Ur)، متفوقًا على الحد القياسي للجنة الكهروتقنية الدولية (IEC) وهو 10pC
4. حماية طبقة النزاهة : استمرارية طبقات التدريع المتدرجة تؤثر بشكل مباشر على توزيع المجال الكهربائي؛ يجب أن يتجنب التثبيت كسر أو تجعد الأحزمة الشبكية النحاسية
