ما الذي يجعل قضبان الناقل الأنبوبية المصنوعة من سبائك المغنيسيوم والألمنيوم ضرورية لأنظمة نقل الطاقة ذات الجهد العالي للغاية？

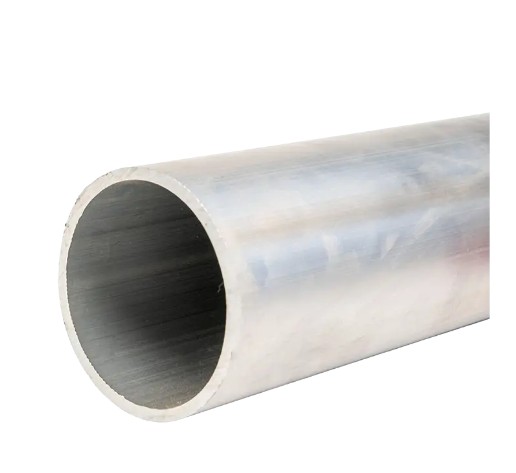

قضبان الحافلات الأنبوبية ذات الجهد العالي للغاية (UHV) المصنوعة من سبائك المغنيسيوم والألومنيوم بمثابة المكونات الموصلة الأساسية ل أنظمة نقل وتحويل الطاقة ذات الجهد العالي جدًا والجهد العالي جدًا 500 كيلو فولت وما فوق . يتم تصنيع هذه المنتجات باستخدام أنظمة مواد سبائك المغنيسيوم والألمنيوم من خلال عمليات التشكيل بالبثق الدقيقة هيكل خفيف الوزن، موصلية كهربائية عالية، وقوة ميكانيكية ممتازة . تشتمل سلسلة المنتجات على مواصفات مواد متعددة بما في ذلك سبائك الألومنيوم والمغنيسيوم 6063G، وسبائك الألومنيوم والمنغنيز LF21Y، وسبائك الألومنيوم الأرضية النادرة 6R05، وسبائك الألومنيوم المقاومة للحرارة 2A14، والتي تغطي بشكل شامل سيناريوهات تطبيق UHV من 220 كيلو فولت، و500 كيلو فولت، و750 كيلو فولت، و±800 كيلو فولت، إلى 1000 كيلو فولت. في ظل ظروف التشغيل المقدرة، تصل الموصلية الكهربائية ≥60% IACS ، مع القدرة الحالية المقدرة تصل إلى 12,000 ألف ، الحفاظ على قوة الشد في 180-250 ميجا باسكال النطاق، تغطية درجة حرارة التشغيل من -40 درجة مئوية إلى 150 درجة مئوية ، وعمر الخدمة المصمم لـ 30-40 سنة .

نظام المواد وتصميم تكوين السبائك

درجات وخصائص السبائك الأولية

اختيار المواد ل قضبان الحافلات الأنبوبية المصنوعة من سبائك المغنيسيوم والألومنيوم UHV يحدد بشكل مباشر أدائها الكهربائي وموثوقيتها الميكانيكية. تستخدم التطبيقات الهندسية الحالية في المقام الأول فئات السبائك الأربع التالية:

• 6063G سبائك الألومنيوم والمغنيسيوم : ينتمي إلى نظام سبائك آل-ملغ-سي المقوى القابل للمعالجة بالحرارة، والذي يتميز بأداء ممتاز في معالجة البثق ومقاومة التآكل. تبلغ الموصلية الكهربائية حوالي 53-55% IACS، مع قوة شد تبلغ 120-150MPa، وهي مناسبة لأنظمة قضبان التوصيل التقليدية لمحطات فرعية UHV.
• LF21Y سبائك الألومنيوم والمنغنيز : سبيكة ألومنيوم مقاومة للصدأ من سلسلة Al-من تتميز بمقاومة رائعة للتآكل الجوي وقابلية لحام جيدة، مع قوة متوسطة. يتم استخدامه بشكل أساسي في المحطات الفرعية الخارجية في البيئات الساحلية وعالية الرطوبة.
• 6R05 سبائك الألومنيوم الأرضية النادرة : يدمج العناصر الأرضية النادرة (مثل Ce، وLa، وما إلى ذلك) في مصفوفة الألومنيوم، مما يؤدي إلى تحسين بنية الحبوب بشكل كبير، وتعزيز قوة درجات الحرارة العالية ومقاومة الزحف. تصل الموصلية الكهربائية إلى ≥60% IACS، مع قوة شد تبلغ 180-220MPa، وهي مناسبة للمحطات المحورية UHV ذات التيار العالي والحمل الثقيل.
• 2A14 سبائك الألومنيوم المقاومة للحرارة : سبيكة مقاومة للحرارة عالية القوة من سلسلة Al-النحاس-Mg-Si قادرة على التشغيل على المدى الطويل فوق 150 درجة مئوية، مع قوة شد تتجاوز 250 ميجا باسكال. يتم استخدامه بشكل رئيسي لمنافذ المولدات، ومحولات الأفران الكهربائية، وغيرها من التطبيقات ذات التيار العالي وارتفاع درجة الحرارة العالية.

مراقبة التركيب الكيميائي الحرج

يعد التحكم الدقيق في تكوين السبائك شرطًا أساسيًا لضمان أداء ثابت لقضيب الناقل. بأخذ سبيكة 6063G كمثال، يجب التحكم بدقة في الأجزاء الكتلية لعناصرها الأساسية ضمن النطاقات التالية:

يتحد المغنيسيوم (Mg)، باعتباره العنصر الأساسي في صناعة السبائك، مع السيليكون (Si) لتكوين مراحل تقوية Mg₂Si. من خلال المعالجة الحرارية T6 (المعالجة بالشيخوخة الاصطناعية)، يمكن تعزيز قوة المواد بشكل كبير. وفي الوقت نفسه، فإن إضافة المغنيسيوم له تأثير سلبي طفيف نسبيًا على التوصيل الكهربائي، مما يتيح لسبيكة 6063G تحقيق توازن ممتاز بين القوة والموصلية.

الأداء الكهربائي والقدرة الاستيعابية الحالية

الموصلية الكهربائية وخصائص المقاومة

مؤشرات الأداء الكهربائي الأساسية لقضبان الناقل الأنبوبي UHV هي التوصيل الكهربائي ومقاومة التيار المستمر. وفقا لبيانات القياس الهندسي، تظهر درجات مختلفة من السبائك خصائص موصلة مختلفة:

• 6063G-T6 الحالة : التوصيل الكهربائي ≥53% IACS، المقاومة عند 20 درجة مئوية تقريبًا 0.0325 Ω·mm²/m
• 6101-T7 الحالة : التوصيل الكهربائي ≥56% IACS، المقاومة عند 20 درجة مئوية تقريبًا 0.0308 Ω·mm²/m
• 6R05 سبائك الأرض النادرة : الموصلية الكهربائية ≥60% IACS، المقاومة عند 20 درجة مئوية تقريبًا 0.0287 Ω·mm²/m
• 1060 ألومنيوم نقي : الموصلية الكهربائية ≥61% IACS، ولكن بقوة ميكانيكية أقل، تستخدم فقط في التطبيقات التي لا تكون فيها متطلبات القوة حرجة

بأخذ محطة فرعية بقدرة 500 كيلو فولت كمثال، عند استخدام قضبان الناقل الأنبوبية 6063G بقطر خارجي يبلغ 160 ملم وسمك الجدار 8 ملم ، مساحة المقطع العرضي تقريبًا 3,848 ملم² . تحت درجة الحرارة المحيطة البالغة 35 درجة مئوية ودرجة حرارة الموصل المسموح بها البالغة 80 درجة مئوية، تصل قدرة حمل التيار المستمر إلى 4,500-5,000 أمبير . إذا تم استخدام سبيكة أرضية نادرة 6R05 بنفس المواصفات، فيمكن زيادة القدرة الاستيعابية الحالية إلى 4,800-5,300 أمبير وهو ما يمثل تحسنًا بنسبة 6-8٪ تقريبًا.

مرجع تصميم القدرة الاستيعابية الحالية

يجب أن يأخذ تصميم القدرة الاستيعابية الحالية لقضبان الحافلات الأنبوبية في الاعتبار بشكل شامل المقطع العرضي للموصل وظروف تبديد الحرارة ودرجة الحرارة المحيطة وعوامل الإشعاع الشمسي. يوفر الجدول التالي قيمًا مرجعية لقدرة الحمل الحالية للمواصفات النموذجية في ظل الظروف الخارجية (درجة الحرارة المحيطة 35 درجة مئوية، درجة حرارة الموصل 80 درجة مئوية، كثافة الإشعاع الشمسي 1000 وات/م²):

من الجدير بالذكر أنه عند استخدام قضبان الحافلات الأنبوبية التوصيلات بين GIS (المفاتيح الكهربائية المعزولة بالغاز) والمحولات أو قواطع الدائرة ، يجب ضرب القدرة الاستيعابية الحالية الفعلية بعامل تصحيح قدره 0.85-0.90 بسبب المساحة المدمجة وظروف تبديد الحرارة المحدودة.

القوة الميكانيكية والتصميم الهيكلي

قوة الشد والخضوع

قضبان الحافلات الأنبوبية UHV يجب أن يتحمل الأحمال الميكانيكية المتعددة أثناء التشغيل بما في ذلك الوزن الذاتي، وضغط الرياح، وتراكم الجليد، والقوى الكهروديناميكية ذات الدائرة القصيرة. يجب أن تستوفي مؤشرات أدائها الميكانيكية المتطلبات التالية:

• قوة الشد (RM) : ≥180MPa (سبيكة 6R05 يمكن أن تصل إلى أكثر من 220MPa)
• قوة الخضوع (Rp0.2) : ≥120MPa (6063G في حالة T6 حوالي 150MPa)
• استطالة (A50) : ≥8% (ضمان عدم وجود كسر هش أثناء ثني التثبيت)
• معامل مرن : حوالي 70 جيجا باسكال، أي ما يعادل الألومنيوم النقي

في ظل تأثير تيار الدائرة القصيرة، يجب أن تتحمل قضبان الحافلات قوى كهروديناميكية هائلة. أخذ أ 50 كيلو أمبير/3 ثانية كمثال على تيار الدائرة القصيرة، يمكن أن تصل القوة الكهروديناميكية بين الموصلات المتوازية المتجاورة إلى عدة آلاف نيوتن لكل متر، مما يتطلب أن تمتلك قضبان الناقل ليس فقط قوة ثابتة كافية ولكن أيضًا مقاومة جيدة للتعب. حد التعب لسبائك المغنيسيوم والألومنيوم تقريبًا 35-40% من قوة الشد، وتوفير متانة جيدة في الاهتزاز الناجم عن الرياح وبيئات الاهتزاز ماس كهربائى.

انحراف ودعم تصميم النطاق

يؤثر مدى دعم قضبان الحافلات الأنبوبية بشكل مباشر على تكلفة المشروع والسلامة التشغيلية. وفقًا لمعايير IEEE Std 605 وDL/T 5222، يقتصر الانحراف الأقصى لقضبان الحافلات الأنبوبية الخارجية بشكل عام على الداخل 1/200 إلى 1/150 من المدى. أخذ الشائع الاستخدام φ160×8 مم على سبيل المثال، شريط الناقل الأنبوبي، في ظل العمل المشترك للوزن الذاتي وضغط الرياح الأساسي (0.5 كيلو نيوتن / متر مربع)، يمكن أن يصل الحد الأقصى لنطاق الدعم 8-10 متر . إذا تم استخدام دعامات معززة أو تم تقليل الامتداد إلى 6-7 أمتار، فيمكن تقليل الانحراف بشكل كبير وتحسين مقاومة الاهتزاز الناجم عن الرياح.

للتطبيقات واسعة النطاق في المحطات الفرعية ذات الجهد العالي (مثل عبور الطرق أو مناطق المعدات)، سلك التخميد لشريط الحافلة الأنبوبي غالبًا ما يتم استخدام الهياكل المركبة، أو تتم إضافة دعامات مساعدة في منتصف المدى لقمع الاهتزاز الناجم عن النسيم واهتزاز الدائرة القصيرة. أظهرت القياسات أنه بعد تركيب خطوط تخميد أسلاك الألمنيوم داخل قضبان الناقل الأنبوبية، يمكن تقليل سعة الاهتزاز الناجم عن النسيم عن طريق أكثر من 60% ، يمنع بشكل فعال مخاطر كسر التعب.

مقاومة الطقس والحماية من التآكل

سلوك التآكل في الغلاف الجوي

يشكل سطح قضبان التوصيل الأنبوبية المصنوعة من سبائك المغنيسيوم والألمنيوم كثافة طبيعية فيلم أكسيد Al₂O₃ بسمك حوالي 2-10 نانومتر. يُظهر فيلم الأكسيد هذا ثباتًا جيدًا في البيئات ذات قيم الأس الهيدروجيني بين 4-9، مما يمنع بشكل فعال المزيد من تآكل الركيزة. ومع ذلك، في الأجواء الصناعية (التي تحتوي على SO₂)، والأجواء البحرية (التي تحتوي على Cl⁻)، وبيئات الأمطار الحمضية، قد تتلف طبقة الأكسيد، مما يؤدي إلى التنقر أو التآكل بين الحبيبات.

تشير بيانات اختبار التآكل المتسارع إلى أن معدل التآكل السنوي لسبائك 6063G في البيئات الجوية الصناعية يبلغ تقريبًا 0.5-1.5 ميكرومتر ، وفي البيئات الجوية البحرية تقريبًا 1.0-3.0 ميكرومتر . استنادًا إلى عمر التصميم الذي يبلغ 30 عامًا وسمك الجدار 8 مم، حتى بدون حماية إضافية، يكون فقدان التآكل فقط 1-2% سمك الجدار، ولها تأثير محدود على القوة الهيكلية. ومع ذلك، في البيئات شديدة التآكل (مثل المناطق الساحلية ذات الضباب الملحي العالي)، يوصى بأكسدة السطح أو معالجة الطلاء المضاد للتآكل.

عمليات حماية السطح

لإطالة عمر خدمة قضبان التوصيل الأنبوبية في البيئات القاسية، يتم استخدام إجراءات الحماية التالية بشكل شائع:

1. معالجة أنودة : توليد طبقة Al₂O₃ بسمك 10-25μm على السطح من خلال الطرق الكهروكيميائية، تتميز بالصلابة العالية وخصائص العزل الجيدة، مع تحسين مقاومة التآكل بمقدار 3-5 مرات.
2. طلاء الفلوروكربون : رش طلاءات PVDF أو FEVE الفلوروكربونية بسماكة تتراوح من 30 إلى 50 ميكرومتر، مما يُظهر احتفاظًا ممتازًا بالألوان واللمعان في البيئات فوق البنفسجية والضباب الملحي، مع عمر حماية من التآكل يتجاوز 20 عامًا.
3. طلاء بالغمس الساخن : تطبيق الجلفنة بالغمس الساخن أو طلاء القصدير لتوصيل الأجهزة وغيرها من مناطق التلامس المعدنية المختلفة لمنع التآكل الجلفاني.
4. حماية الشحوم موصلة : تطبيق الشحوم الموصلة المحتوية على الزنك أو الفضة على الأسطح الملامسة للمفاصل لتقليل مقاومة التلامس وعزل الهواء والرطوبة.

اتجاهات تطوير التكنولوجيا

مواد وعمليات جديدة

مع تقدم مشاريع UHV نحو درجات جهد أعلى وقدرة نقل أكبر، تستمر تكنولوجيا قضبان الناقل الأنبوبية المصنوعة من سبائك المغنيسيوم والألومنيوم في التطور:

• تقوية النانو المركب : يمكن أن يؤدي إدخال جزيئات TiB₂ أو Al₂O₃ بمقياس النانو إلى مصفوفة الألومنيوم إلى زيادة قوة الشد إلى فوق 300MPa دون تقليل التوصيل الكهربائي بشكل كبير، مع تحسين مقاومة الزحف.
• تكنولوجيا البثق المستمر : يؤدي استخدام عمليات البثق المستمر Conform إلى تمكين إنتاج قضبان ناقلة أنبوبية بطول غير محدود، مما يزيل نقاط الضعف في الواجهة من البثق التقليدي ويحسن بشكل كبير اتساق المنتج.
• التبريد والشيخوخة على الإنترنت : يؤدي دمج عمليات البثق والتبريد والتعمير في خط إنتاج واحد إلى تقصير دورات التصنيع، بينما يؤدي التحكم الدقيق في درجة الحرارة إلى تقليل تباين الأداء في حالة T6 إلى حدود ±5%.

تكنولوجيا المراقبة الذكية

تعمل المحطات الفرعية الحديثة ذات الجهد العالي العالي (UHV) على إدخال إنترنت الأشياء وتقنيات الذكاء الاصطناعي تدريجيًا للمراقبة في الوقت الفعلي لظروف تشغيل شريط الحافلات الأنبوبي:

1. قياس درجة حرارة الألياف الضوئية الموزعة : وضع الألياف الضوئية على سطح قضبان التوصيل الأنبوبية أو عند المفاصل، باستخدام مبادئ تشتت رامان أو تشتت بريلوين لتحقيق قياس مجال درجة الحرارة الموزع بدقة ±1 درجة مئوية واستبانة مكانية تبلغ 0.5 متر.
2. مراقبة الضغط اللاسلكي : تركيب أجهزة استشعار ضغط لاسلكية مصغرة في نقاط الدعم ومتوسطة المدى لجمع تردد الاهتزاز وسعةه في الوقت الفعلي، وتحديد مخاطر الاهتزاز الناجم عن النسيم وركض الجليد من خلال التحليل الطيفي.
3. التنبؤ بالخطأ بالذكاء الاصطناعي : تدريب نماذج التعلم الآلي بناءً على البيانات التشغيلية التاريخية، وإجراء تحليل الدمج على البيانات متعددة الأبعاد بما في ذلك درجة الحرارة والاهتزاز وظروف الأرصاد الجوية، للتنبؤ بالأخطاء المحتملة 72 ساعة مقدما بدقة تتجاوز 90%.

نتطلع إلى الأمام، قضبان الحافلات الأنبوبية المصنوعة من سبائك المغنيسيوم والألومنيوم UHV سوف تتطور نحو قوة أعلى، توصيل كهربائي أعلى، عمر خدمة أطول، وذكاء أكبر ، وتوفير دعم قوي للمعدات لبناء نظام طاقة جديد باستخدام الطاقة المتجددة باعتبارها الدعامة الأساسية.
