ما الذي يجعل عوازل ما بعد العمود الفقري للبنية التحتية الحديثة ذات الجهد العالي

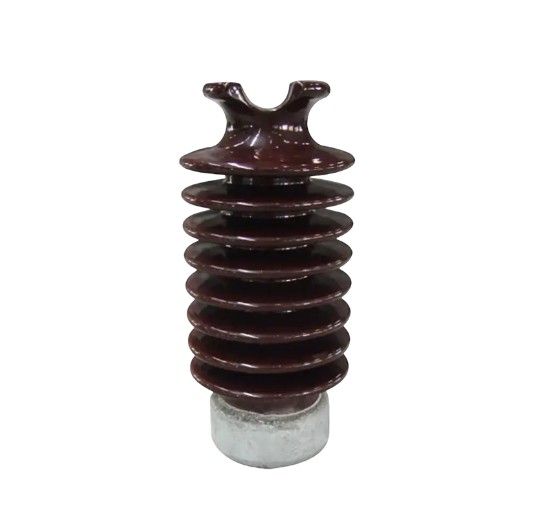

أ آخر عازل هو مكون عازل جامد يستخدم في المحطات الفرعية وخطوط النقل والمفاتيح الكهربائية لدعم الموصلات الحية وتوفير العزل الكهربائي. على الرغم من الظهور المستمر لتقنيات العزل الجديدة، تظل العوازل اللاحقة هي الحل المفضل لضمان التشغيل الآمن والمستقر للشبكة أنظمة الطاقة حتى 550 كيلو فولت بفضل قوتها الميكانيكية المثبتة وأدائها الكهربائي. عادة ما يتم الحفاظ على مقاومة العزل الخاصة بهم أعلاه 1.0×10¹³Ω ، مع الوصول إلى عمر الخدمة 20 إلى 40 سنة مما يجعلها واحدة من أكثر الاستثمارات طويلة الأجل فعالية من حيث التكلفة في البنية التحتية للطاقة.

مجالات التطبيق الأساسية وتغطية الجهد

يمتد تطبيق العوازل اللاحقة إلى مراحل حرجة متعددة لأنظمة الطاقة، بدءًا من توزيع الجهد المتوسط وحتى نقل الجهد العالي جدًا.

المحطات الفرعية والمفاتيح الكهربائية

في المحطات الفرعية، تُستخدم العوازل البريدية بشكل أساسي لدعم قضبان التوصيل، وقواطع التوصيل، وقواطع الدائرة. توفر النماذج القياسية قدرات تحميل الانحناء تتراوح من 2 كيلو نيوتن إلى 20 كيلو نيوتن تلبية متطلبات الخط الصادر للمحولات ذات السعات المختلفة. ل محطات فرعية جهد 550 ك.ف تظل العوازل الخزفية هي الخيار السائد نظرًا لمقاومتها الممتازة للطقس واستقرارها الميكانيكي.

محطات الطاقة المتجددة

ومع النمو السريع لقدرات الرياح والطاقة الشمسية المركبة، ارتفع الطلب على العوازل البريدية في محطات تعزيز الطاقة المتجددة بشكل ملحوظ. وتقع هذه المحطات عادة في المناطق الساحلية أو الصحراوية أو المرتفعة، مما يضع متطلبات أعلى على مقاومة التلوث ومقاومة فرق درجة الحرارة للعوازل. تُظهِر عوازل ما بعد المواد المركبة قدرة أكبر على التكيف في مثل هذه السيناريوهات.

أنظمة توزيع الطاقة الصناعية

في خزائن التوزيع والمفاتيح الكهربائية للمؤسسات الصناعية الثقيلة مثل الصناعات المعدنية والصناعات الكيماوية، يتم استخدام العوازل البريدية لإصلاح وعزل الموصلات الحاملة للتيار. يشكل الغبار ورذاذ الملح والتآكل الكيميائي في البيئات الصناعية تهديدات مستمرة للأسطح العازلة، وبالتالي فإن معدل تغلغل المنتجات المضادة للتلوث يتزايد عامًا بعد عام.

مقارنة تكنولوجيا المواد وتوصيات الاختيار

ويهيمن على السوق الحالي للعوازل ما بعد طريقين تقنيين رئيسيين: البورسلين والبوليمر المركب، ولكل منهما تركيز أداء متميز مناسب لبيئات التشغيل المختلفة.

من منظور الاختيار، سيناريوهات الجهد العالي للغاية 550 كيلو فولت لا تزال تهيمن عليها العوازل الخزفية. بينما في 220 كيلو فولت وما دون المشاريع الواقعة في البيئات الساحلية أو الصناعية أو ذات الرطوبة العالية، فإن الحصة السوقية لعوازل البوليمر المركبة تتوسع بسرعة. بالنسبة للمحطات التي تتطلب صيانة متكررة أو الموجودة في مناطق يصعب الوصول إليها، فإن ميزة الوزن الخفيف للمواد المركبة يمكن أن تقلل بشكل كبير من تكاليف التشغيل والصيانة.

مؤشرات الأداء الرئيسية والتحقق من الموثوقية على المدى الطويل

موثوقية آخر عازلs يرتبط ارتباطًا مباشرًا بالتشغيل الآمن لشبكة الطاقة، ويجب التحقق من أدائها الأساسي من خلال اختبارات النوع الصارمة والبيانات التشغيلية طويلة المدى.

أداء العزل الكهربائي

يجب أن تحافظ العوازل عالية الجودة على مقاومة العزل بشكل ثابت أعلاه 1.0×10¹³Ω لضمان عدم حدوث تجاوز للتسرب الحالي أو حدوث وميض سطحي عند الجهد المقنن. في ظل الظروف الرطبة والملوثة، تُظهر مواد البوليمر المركبة، بسبب كارهتها للماء، انخفاضًا ملحوظًا في جهد الوميض مقارنة بالمواد الخزفية - وهي خاصية مهمة بشكل خاص خلال مواسم الأمطار أو في بيئات رش الملح الساحلية.

سعة الحمل الميكانيكية

عادةً ما يكون نطاق تصميم حمل الانحناء القياسي لعوازل ما بعد 2 كيلو نيوتن إلى 20 كيلو نيوتن . يجب أن يأخذ الاختيار في الاعتبار بشكل شامل التأثيرات المجمعة لتوتر الموصل، وحمل الرياح، وحمل الجليد، والقوة الكهروديناميكية للدائرة القصيرة. بالنسبة للخطوط ذات الامتداد الكبير أو منطقة الجليد الثقيل، يوصى باختيار المنتجات المقواة بأحمال الانحناء أعلاه 16 كيلو نيوتن وحجز هوامش الأمان الكافية.

خدمة الحياة وآليات الشيخوخة

في ظل ظروف التشغيل العادية، تكون مدة الخدمة التصميمية للعوازل اللاحقة هي 20 إلى 40 سنة . يتجلى تقادم العوازل الخزفية بشكل رئيسي في اضمحلال القوة الميكانيكية وتدهور التزجيج؛ تتطلب عوازل البوليمر المركبة الاهتمام بمسحوق مطاط السيليكون وتصلبه وتقصف القضبان الأساسية. يعد قياس درجة الحرارة بالأشعة تحت الحمراء بانتظام، واختبار الموجات فوق الصوتية، والكشف عن الكارهة للماء وسائل فعالة لإطالة عمر الخدمة.

تطور تكنولوجيا الصناعة والاتجاهات المستقبلية

تتطور صناعة ما بعد العوازل نحو الأداء العالي والذكاء والتخضير، مع دمج المواد الجديدة وتقنيات الكشف التي تعيد تشكيل أشكال المنتجات.

التحسين المستمر للمواد المركبة

يتم تحسين تركيبات مطاط السيليكون المفلكن ذو درجة الحرارة العالية (HTV) وطلاءات مطاط السيليكون المفلكن بدرجة حرارة الغرفة (RTV) بشكل مستمر. أدى تطبيق مواد الحشو وعوامل التوصيل الجديدة إلى تحسين تتبع ومقاومة التآكل للعوازل المركبة بأكثر من 30% . لقد أطلقت بعض الشركات المصنعة بالفعل عوازل ما بعد المركبة التي تنطبق على 363 كيلو فولت وما فوق ، يخترق تدريجيا مجال الجهد العالي للغاية.

تكامل تكنولوجيا المراقبة الذكية

دخلت العوازل الذكية المزودة بمقاييس الضغط المدمجة وأجهزة استشعار درجة الحرارة وأجهزة استشعار تيار التسرب مرحلة التطبيق التجريبي. يمكن لهذه الأجهزة مراقبة الحمل الميكانيكي ودرجة حرارة السطح وحالة تدهور العزل في الوقت الفعلي، مما يتيح الانتقال من الصيانة الدورية إلى الصيانة القائمة على الحالة. تشير تقديرات الصناعة إلى أن تكنولوجيا المراقبة الذكية يمكن أن تقلل من انقطاعات التيار غير المخطط لها الناجمة عن فشل العازل عن طريق 40% إلى 60% .

المتطلبات البيئية وقابلية إعادة التدوير

مع تقدم أهداف الحياد الكربوني للشبكة العالمية، يحظى التحكم في استهلاك الطاقة أثناء إنتاج العازل وإعادة التدوير في نهاية العمر باهتمام متزايد. المواد الخام للعوازل الخزفية (البوكسايت عالي الألومينا، والكوارتز، وما إلى ذلك) متاحة على نطاق واسع وقابلة لإعادة التدوير؛ تواجه العوازل المركبة تحديات تقنية في فصل وإعادة تدوير راتنجات القضبان الأساسية ومطاط السيليكون، حيث تعد طرق الانحلال الحراري والتحلل الكيميائي من النقاط الساخنة للبحث الحالي.

أفضل الممارسات في مجال المشتريات والتشغيل والصيانة

بالنسبة لمرافق الطاقة والمقاولين الهندسيين، تعد قرارات الشراء العلمية واستراتيجيات الصيانة أمرًا أساسيًا لضمان التشغيل الموثوق به على المدى الطويل آخر عازلs .

قائمة التحقق من مؤهلات الموردين

• ما إذا كانت تقارير اختبار النوع الكاملة متاحة، بما في ذلك بيانات الاختبار الكهربائية والميكانيكية والحرارية الميكانيكية
• ما إذا كان هناك سجل حافل في تطبيقات الجهد العالي، وخاصة السجلات التشغيلية في ظل مستويات الجهد المستهدفة والظروف المناخية
• ما إذا كانت سلسلة توريد المواد الخام مستقرة، وما إذا كانت عمليات تلبيد البورسلين أو فلكنة البوليمر ناضجة ويمكن التحكم فيها
• ما إذا كان نظام إدارة الجودة قد اجتاز ISO 9001 والشهادات الخاصة بصناعة الطاقة

التثبيت في الموقع والصيانة الروتينية

1. قبل التثبيت، قم بفحص مظهر العازل بحثًا عن الشقوق أو عيوب التزجيج أو تلف السقيفة، وتحقق من أن مسافة الزحف تلبي متطلبات درجة التلوث
2. استخدم مفاتيح عزم الدوران عند ربط البراغي لتجنب تركيز الضغط في أجزاء البورسلين أو فشل الختم في أطراف العازل المركب بسبب الإفراط في الشد
3. أfter commissioning, conduct outage cleaning and hydrophobicity testing every 1 to 3 years; shorten the cycle to annually in heavy pollution areas
4. إنشاء سجلات عازل فردية، وتوثيق معلمات المصنع، وبيانات الاختبار، وتاريخ الصيانة لدعم تقييم الحالة
